Woher nehmen in Zeiten der Dürre?

Wassermanagement für Sportrasenflächen: Sammlung und Bevorratung

Zum Wassermanagement gehört ein Konzept, bei dem der Ressourceneinsatz von Trinkwasser und Betriebswasser nach den ökologischen und ökonomischen Möglichkeiten der Region erfolgt. Das gilt vor allem in Trockenperioden.

Wenn in der Wurzelschicht der Vegetation überdurchschnittlich lange Wassermangel herrscht, sprechen wir von Dürre. Diese für uns in Deutschland außergewöhnliche Situation hatten wir im Frühjahr und Sommer 2018. Folgen waren Niedrigwasser in den Flüssen, Ernteausfälle und Waldbrände. Ähnlich das Jahr 2019: Einige Wasserversorger schlugen Alarm. Sie hatten weniger Trinkwasser verfügbar als für eine weiter anhaltende Dürre erforderlich. So gab es in deren Versorgungsgebieten das Verbot, Wasser aus Flüssen und Seen zu entnehmen oder mit Trinkwasser Außenanlagen und Sportflächen zu bewässern.

Bereits 2009 hatte die Europäische Umweltagentur gewarnt: „Die Wasserknappheit ist ein immer häufiger auftretendes und beunruhigendes Phänomen, das mindestens elf Prozent der europäischen Bevölkerung und 17 Prozent des EU-Gebiets betrifft.“ Ballungsräume, auch in Deutschland, könnten ohne Fernwasserleitungen aus dem Umland selbst in normalen Jahren nicht mehr existieren. Doch wie geht es weiter, wenn die Ressourcen in deren Umland nach einigen trockenen Jahren erschöpft sind?

Sportstätten mit Betriebswasser, international

Australien ist bekannt für chronischen Wassermangel und Restriktionen. Dort kommt es regelmäßig zum Verbot, Rasenflächen aus dem öffentlichen Netz zu bewässern. Sydney präsentierte nach massivem Druck von Greenpeace im Jahr 2000 die erste Sommerolympiade mit konsequentem Einsatz von Betriebswasser. Das ist gefiltertes Regenwasser sowie aufbereitetes Grau- und Abwasser, dessen Qualität zur Bewässerung und Toilettenspülung ausreicht. 50 Prozent des erforderlichen Trinkwassers konnte so auf den Sport- und Erholungsflächen des Olympiaparks Jahr für Jahr, auch nach der Veranstaltung, eingespart werden.

Diese Entwicklung setzte sich bei der Fußball-Weltmeisterschaft 2002 fort: Südkorea hatte ein Gesetz erlassen, das die Betreiber von Stadien mit mehr als 2.400 Quadratmetern Dachfläche zur Sammlung des anfallenden Regenwassers verpflichtet. Daher wird es an den ehemaligen Austragungsstätten in bis zu 900 Kubikmetern großen unterirdischen Speichern gesammelt, was circa sechs Wochen zur Bewässerung des Stadionrasens reicht. In Seoul, wo umliegende Spielfelder und Außenanlagen sowie Toilettenspülungen in der Arena versorgt werden, wird Grundwasser eingesetzt. Allerdings handelt es sich dabei um ökologisch unbedenkliches Drainagewasser, das das ganze Jahr über von U-Bahn-Schächten abgepumpt werden muss. Und dazu kommt Grauwasser, welches als Beckenüberlauf in einer benachbarten Schwimmhalle ebenfalls ganzjährig anfällt.

Regenwassernutzung in deutschen WM-Stadien

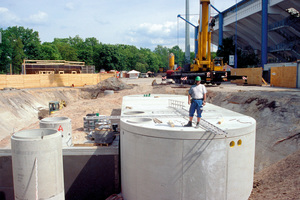

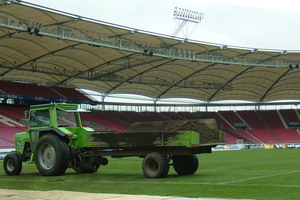

Zur Fußball-WM 2006 in Deutschland mussten sämtliche Spielstätten nach FIFA-Reglement die Sitzflächen überdachen und gemäß neuen kommunalen Richtlinien das anfallende Regenwasser komplett auf den Stadion-Grundstücken bewirtschaften. Das Ableiten in den öffentlichen Kanal war laut Baugenehmigung bzw. Abwassersatzung der jeweiligen Kommune nicht mehr gestattet. In Berlin, Nürnberg und Stuttgart wird der Niederschlag seither vorwiegend genutzt, in Frankfurt komplett versickert. In Hamburg, Hannover, Köln und München wurden ähnliche Konzepte realisiert. Berlin hat 1.400 Kubikmeter nutzbares Speichervolumen, Nürnberg 900 Kubikmeter und Stuttgart 350 Kubikmeter. War anfänglich noch großer Wasserbedarf für Toilettenspülung vorhanden, haben die meisten dieser Stadien heute wasserlose Urinale – und damit mehr Vorrat als zuvor für die Bewässerung. Falls in trockenen Zeiten die Regenmengen aufgebraucht sind, wird in der Regel aus eigenen Brunnen nachgespeist.

Interessant ist noch folgender Vergleich: Während Berlin mit 21.000 Quadratmeter nur die Hälfte des Daches in den Speicher entwässert und die andere Hälfte direkt in Rigolen versickert, lässt Nürnberg den Niederschlag der kompletten Dachfläche von 37.000 Quadratmeter über den Speicher laufen, und kommt so mit einem kleineren Volumen aus – weil sich dieses durch die wesentlich größere Sammelfläche bei einem vergleichbaren Niederschlagsereignis deutlich schneller füllt. Allerdings sind dafür längere Sammel- und Überlauf-Leitungen notwendig.

Kleiner Verein, wenig Dachfläche

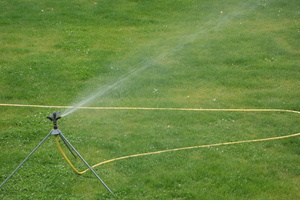

Im Breitensport, bei kleinen Vereinen ohne Tribünendach oder bei Freizeiteinrichtungen ohne Gebäude fehlen die typischen Regensammelflächen. Doch die Sportrasenflächen sind genauso groß wie z. B. im Olympiastadion von Berlin. Die Standardgröße eines Fußballfeldes beträgt hier wie dort 7.140 Quadratmeter. Und ein kleiner Verein muss wie ein Bundesligaclub je Bewässerung 100 - 150 Kubikmeter kalkulieren, um im Interesse der Rasenfestigkeit ein möglichst weit nach unten reichendes Wurzelwachstum zu erzielen. Wenn aber die Dachfläche nicht 42.000 Quadratmeter, sondern nur 420 Quadratmeter beträgt, was tun? Regenwasser von anderen Flächen sammeln und/oder andere Wasserquellen erschließen, so könnte das Motto lauten, falls Trinkwasser gespart werden soll und man in Trockenzeiten von Bewässerungsverboten der öffentlichen Wasserversorgung unabhängig sein möchte.
Regenwasser von Dachflächen der Nachbarn ist eine Option, wenn es z. B. große Gebäude in unmittelbarer Nachbarschaft gibt und deren Regenwasser nicht genutzt wird. Mussten sie für die Regenableitung Niederschlagsgebühr bezahlen, weil eine Bewirtschaftung nicht möglich war, dürfte das Interesse der Nachbarn groß sein, dieses Wasser abzugeben. Eventuell wird die Leitung zum Speicher des Sportgeländes von ihnen finanziert, oder sie überweisen die gesparte Gebühr Jahr für Jahr an die Abnehmer des Wassers. Eine andere Wasserquelle ist möglicherweise die Oberflächenentwässerung des eigenen Geländes sowie das Zurückführen des Wassers aus den Spielfelddrainagen. Das „Zuviel“ bei kräftigen Niederschlägen landet so im Regenspeicher. Beides geschieht seit dem Jahr 2000 in den „Sportanlagen im Hubland“ der Universität Würzburg, reicht aber nicht aus. Mit zusätzlichem Brunnenwasser wird eine optimale Bewässerung gewährleistet.

Besonderheiten alternativer Wasserquellen

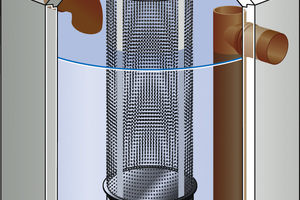

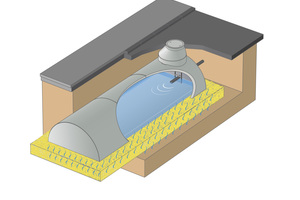

Wird Regenwasser genutzt und dafür ein Speicher geplant, kann die wirtschaftlich sinnvolle Größe durch Computersimulation ermittelt werden. Die Berechnung bieten einige Speicherhersteller kostenfrei an. Wird mit Trinkwasser nachgespeist, ist zur Absicherung des Trinkwassernetzes der so genannte Freie Auslauf erforderlich. In anderen Fällen, z. B. wenn bei leerem Regentank Brunnenwasser zum Einsatz kommt, genügt unter Umständen ein Rohrtrenner. Maßgeblich ist DIN EN 1717, Bewässerungsspezialisten geben dazu Auskunft. Weitere Besonderheiten:

Regenwasserabfluss aus Dachbegrünung: Die Verdunstung (bei intensiv begrünten Dächern besonders hoch) steht im Interessenkonflikt zur Nutzung, da sich der Regenertrag um den verdunsteten Anteil reduziert. Die Technische Regel DIN 1989-1 ist zu beachten; als Ersatz ist die europaweit gültige DIN EN 16941-1 in Vorbereitung.

Oberflächenwasser aus Bach, Fluss oder See: Normalerweise ist eine wasserrechtliche Erlaubnis erforderlich. In Trockenzeiten drohen wie bei Trinkwasser Entnahmeverbote.

Brunnenwasser: Das Fördern von Grundwasser, selbst auf dem eigenen Grundstück, bedarf in den meisten Fällen ebenfalls einer wasserrechtlichen Erlaubnis. Die gelösten Bestandteile des Grundwassers sollten im Labor festgestellt und mit den Grenzwerten für Rasenbewässerung gemäß DIN 18035-2 verglichen werden.

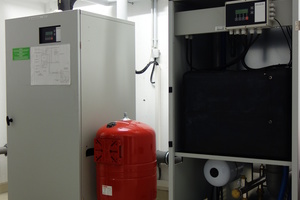

Grauwasser: Herkunft in Sportstätten und Freizeiteinrichtungen überwiegend von Duschen oder von Schwimmbecken-Überläufen. Im Gegensatz zur Verwendung von Regenwasser ist eine Aufbereitungstechnik erforderlich, die jedoch in vorgefertigten Modulen verfügbar ist. Die Technische Regel fbr-H 202 gibt Hinweise; als Ersatz ist die europaweit gültige DIN EN 16941-2 in Vorbereitung.

Abwasser: Eine Aufbereitung zu Betriebswasser ist grundsätzlich möglich. Die nötigen Verfahren, z. B. Umkehrosmose, sind aufwändig und teuer.

Ökonomische Betrachtung

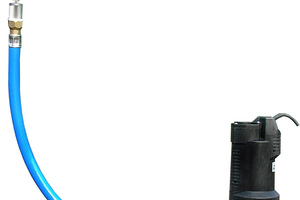

Ein Speicher mit 120 Kubikmeter nutzbarem Wasservolumen inklusive Filter und Pumpen, Lieferung und Montage, jedoch ohne Erdarbeiten, muss mit mindestens 60.000 Euro zusätzlich MwSt. kalkuliert werden. In den Bundesländern Hamburg und Bremen gibt es eventuell Zuschüsse, ebenso in einigen Kommunen der anderen Länder. Und bundesweit bieten die Landessportbünde ihre Unterstützung an mit einem bundesweiten Förderprogramm für Vereine. Betriebskosten: Für Inspektion sollte ein Prozent, für Wartung drei Prozent der Investition pro Jahr veranschlagt werden. Dazu kommt der Pumpenstrom. Die Einsparungen sind abhängig von der Situation vor Ort: Wassergebühren, Niederschlagsgebühren, Vorschriften gemäß Abwassersatzung, Baugenehmigung etc.

Im Jahr 2004 kalkulierten die Planer beim Nürnberger Stadion Mehrkosten für die Regenwassernutzung gegenüber der reinen Versickerung von 220.000 Euro, Einsparungen für Wassergebühren von 11.900 €/a, abzüglich Wartungs- und Stromkosten von 1.500 €/a. Damit ergab sich rechnerisch eine Amortisation von etwa 20 Jahren. Ein Jahr später war in Publikationen von zehn Jahren zu lesen. Kleine Vereine sollten sich vor einer Umstellung der Sportflächenbewässerung von Trinkwasser auf Betriebswasser vom Wasserversorgungsunternehmen bestätigen lassen, dass bei deutlicher Reduzierung der bezogenen Trinkwassermenge keine unzulässige Stagnation in der Zuleitung droht und keine Bereitstellungsgebühr oder andere Zuschläge erhoben werden.

Mall GmbH

www.mall.info

Begriffs-Definitionen

Regenwassernutzung: Verwenden des atmosphärischen Niederschlags. Mindestanforderung ist eine Wasserqualität gemäß der europäischen Badegewässerrichtlinie. Bei Stichproben werden regelmäßig deutlich bessere Werte, als dort gefordert, gefunden. Eine Nachweispflicht besteht nicht.

Grauwassernutzung: Verwenden des häuslichen Schmutzwassers ohne Abwasser aus Toiletten und Urinalen. Mindestanforderung ist eine Wasserqualität gemäß Anhang D der DIN EN 16941-2, sobald diese veröffentlicht ist. Die Nachweispflicht (die es in Deutschland zuvor nicht gab) ist dort erstmals formuliert, abhängig von der Risikobewertung und Nutzungsart.

Regen- und Grauwassernutzungsanlagen: Sie bestehen aus den vier wesentlichen Elementen Sammlung, Behandlung, Speicherung und Verteilung. Eine Genehmigung ist in Deutschland nicht erforderlich. Allerdings besteht Anzeigepflicht vor dem Bau einer Anlage beim Wasserversorger und beim Gesundheitsamt.

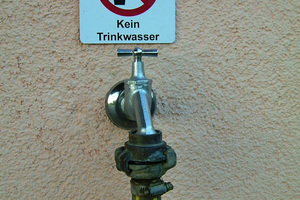

Betriebswasser: Nicht-Trinkwasser, z. B. Brunnenwasser, gefiltertes Regenwasser und aufbereitetes Grau- oder Abwasser. Damit dürfen Sportflächen bewässert und Toiletten gespült werden.

x

Thematisch passende Artikel:

Ausgabe 10/2021

Kontinuierlich Regenwasser nutzen

Grundwasserentnahme reduzieren, Betriebswasser verwenden
Lieferung von Betonbeh?ltern, die miteinander verbunden den unterirdischen Wasservorrat von ca. 200 m? Volumen bilden.

Das Unternehmen Göppert wurde 1986 gegründet. Es hat sich vom einfachen Blumenladen zum Gartencenter mit Feinkostabteilung und Gastronomie entwickelt, das mit Freilandpflanzen überwiegend aus der...

mehr
Ausgabe 8/2024

Regenwasser im Betrieb sicher nutzen

Regenwassernutzung im Gewerbe und Regenwasser-Behandlung und -Versickerung

Im Gewerbegebiet Niederwiesen der Stadt Bräunlingen/Schwarzwald wird versucht, mit dem Niederschlagsabfluss der Dachflächen die Wasserhaushaltsgrößen Verdunstung, Grundwasserneubildung und...

mehr
Ausgabe 05/2023

Regenwassernutzung im Garten

Tipps bei der Kundenberatung für GaLaBau-Betriebe
Wenn Regen lange ausbleibt, leidet die Vegetation. Mit gesammeltem Niederschlag l?sst sich jedoch einiges ausgleichen, ohne wertvolles Trink- und Grundwasser zu nutzen.

Regenwasser kann durch Filter im Zulauf einfach gereinigt und problemlos gelagert werden. Der kalkfreie Rohstoff hilft, für Toilettenspülung, Waschmaschine und Bewässerung Trinkwasser zu sparen –...

mehr
Ausgabe 02/2013 BETONWERK NUTZT REGENWASSER

Alles fließt

Genau genommen profitiert Mall bei der Gebühreneinsparung dreifach: Statt Trinkwasser kann das kostenlos anfallende Regenwasser von den Dachflächen genutzt werden. So lange der in der unterirdischen...

mehr
Ausgabe 11-12/2023

Pilotprojekt mit optimierter Verdunstungsrate

Starkregenvorsorge und Stadtklima, Regenwasser und lokale Wasserbilanz

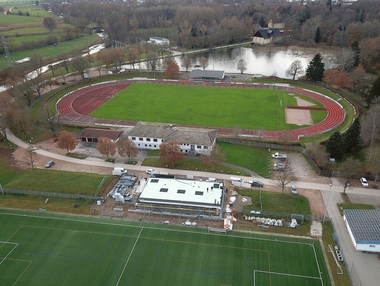

Sportanlage Im Haberfeld, Donaueschingen. Neubau des Vereinsheims SSC unten im Bild, mit wei?er Dachabdichtung, vor dem Aufbau des Retentions-Gr?ndachs Sponge City Roof.
