Mikroplastik – nicht nur im Meer immer mehr

Straßenabflüsse behandeln: Sedimentation, Flotation und Filtration

Aus unserer unmittelbaren Umgebung gelangen winzige Plastikpartikel ins Meer – und über die Nahrungskette zu uns zurück. Der Regenabfluss von Straßen bietet die Möglichkeit, einiges davon, etwa Partikel vom Reifenabrieb, zurückzuhalten.

Ohne es zu merken, nimmt jeder von uns pro Woche bis zu 5 Gramm Mikroplastik mit der Nahrung zu sich. Das entspricht dem Gewicht einer Kreditkarte. Diese Aussage der weltweit tätigen Umweltstiftung World Wide Fund For Nature (WWF) schockiert, auch wenn die ermittelten Werte von Person zu Person variieren, abhängig von Regionen und konsumierten Produkten. Ob und welche Wirkung Kleinstpartikel aus Plastik, sogenanntes Nanoplastik, entfalten, wenn wir diese aufnehmen, ist bislang nicht bekannt. Klar ist jedoch, dass Mikroplastikpartikel Chemikalien enthalten.

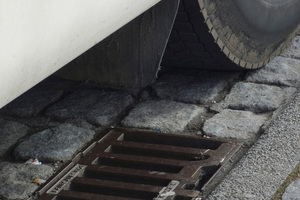

Herkunft: Auch von Autoreifen

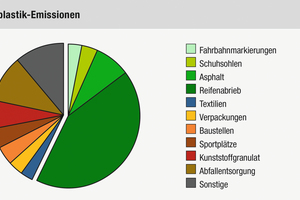

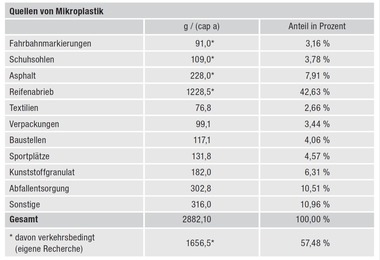

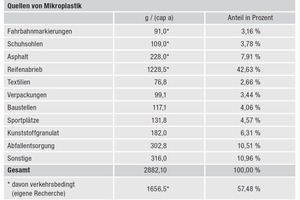

Eine Untersuchung des Fraunhofer-Instituts für Umwelt-, Sicherheits- und Energietechnik in Oberhausen (Umsicht) vom Juni 2018 hat den Abrieb von Autoreifen als den größten Verursacher von freigesetztem primärem Mikroplastik identifiziert. Allein der Abrieb von Lkw-, Pkw-, Motorrad- und Fahrradreifen macht demnach mehr als 42 % der gesamten Mikroplastik-Emissionen in Deutschland aus2. Den Abrieb von Schuhsohlen, Fahrbahnmarkierungen und Asphalt hinzugerechnet, ergeben sich ca. 57 %, die überwiegend auf Verkehrsflächen entstehen.

Die Autoren der Studie gehen davon aus, dass sie mit den von ihnen ausgewerteten 51 Emissionsquellen nur drei Viertel der freigesetzten Menge erfasst haben. Hochgerechnet bedeutet das, dass bisher in Deutschland pro Einwohner jedes Jahr 4 Kilogramm (0,004 t/a) Mikroplastik dazukommen. Das entspricht insgesamt 330.000 t/a, Tendenz steigend – Anlass für das Bundesministerium für Verkehr und digitale Infrastruktur (BMVI), das Verbundprojekt TyreWearMapping zu fördern, bei dem so genannte „Hotspot-Karten“ als Grundlage für künftige Maßnahmen entwickelt werden.

Dr.-Ing. Ilka Gehrke, Abteilungsleiterin Photonik und Umwelt bei Fraunhofer Umsicht in Oberhausen, möchte mit ihren Forschungspartnern ein digitales Planungs- und Entscheidungsinstrument entwickeln, das die Verteilung, Ausbreitung und Quantifizierung von Reifenabrieb ermöglicht. Dadurch könnten auf einer sachlichen Grundlage regulatorische Maßnahmen wie Tempolimit oder bauliche Maßnahmen, z. B. Filteranlagen an Straßenabläufen, gezielt und schnell ergriffen werden.

M.Eng. Thorsten Schmitz und Kollegen (3) haben im Rahmen des vom Land Nordrhein-Westfalen geförderten Forschungsprojekts ReWaFil am Institut für Infrastruktur, Wasser, Ressourcen, Umwelt (IWARU) der FH Münster die Sedimentierbarkeit von Straßenkehricht untersucht (3). Das ist von besonderem Interesse, da in Siedlungsgebieten das Mikroplastik aus dem Straßenverkehr überwiegend mit Regenabflüssen abgespült wird.

Rückhalt: Wenig durch Sedimentation?

Bei kombiniertem Reifen- und Straßenabrieb (engl.: tyre and road wear particle TRWP) gilt eine Dichte von 2 g/cm³ als wahrscheinlich. Um diese zu eliminieren, ist die Sedimentation gut geeignet. In ihren weiteren Überlegungen gehen die Verfasser der IWARU-Studie allerdings von reinem Reifenabrieb (engl.: tyre wear particle TWP) aus. Während bei Mischkanalisation 95 % oder mehr Rückhalt der Partikel in der Kläranlage wissenschaftlich belegt sind, halten sie bei Trennkanalisation die vorgeschriebene Behandlung durch Sedimentation in Regenklärbecken für unzureichend. Das liege vor allem an der geringen Dichte, die Standardreifengummi mit 1,1 g/cm³ besitze, falls er ohne Verbindung zu mineralischen Partikeln vorkommt. Entgegen den Empfehlungen in den aktuellen Regeln der Technik müsse die Oberflächenbeschickung auf 2 m/h reduziert werden, was immens große unterirdische Anlagen erfordern würde. Damit könnte aber gerade einmal die Fraktion der Partikel größer 80 µm (0,08 mm), das entspricht nur etwa 10 % des mitgeführten Reifenabriebs, eliminiert werden. Der Aufwand stünde in keinem vertretbaren Verhältnis zum Nutzen. Für den Anteil kleiner 80 µm, also 90 % der Menge an reinem Reifenabrieb, sei ein Rückhalt durch Sedimentation in Regenklärbecken nicht zu erwarten. Und für eine wirkungsvolle Flotation, das Aufschwimmen innerhalb der unterirdischen Becken, müssten die TWP-Abriebteilchen statt 1,1 g/cm³ weniger als 1 g/cm³ haben, also eine geringere Dichte als Wasser haben. Hinzu kommt, dass die TWP im Durchschnitt nur eine Größe von rund 20 µm (0,02 mm) haben. Und die kleinsten unter ihnen nähern sich der Molekularbewegung.

Bei ihrer Entstehung spielt u. a. die Fahrzeuggeschwindigkeit eine Rolle4. Schon 1974 wurde in den USA festgestellt: Je höher das gefahrene Tempo, desto kleiner die Partikel. Für die Fraktion 0-20 µm haben die Forscher am IWARU allerdings durch Filter Erfolge erzielt: So gelang es, mit einer durchströmten Granulat-Schüttung von 15 cm immerhin 42 % des sehr feinen Mikroplastik-Materials zurückzuhalten. Ihre Empfehlung für Filter verbinden die Autoren mit einer Warnung: Je höher der Rückhalt von Reifenabrieb in einem Filter, desto mehr Betriebsaufwand für Wartung sei erforderlich. Und sie empfehlen nebenbei noch eine
intensivere Straßenreinigung, um vorsorglich den Eintrag in die Straßenabflüsse zu minimieren.

Behandlung: Mehr in Kombination

Ungeachtet der erhofften Weiterentwicklung von Kunststoffen hin zu naturverträglichem Material werden in den kommenden Jahrzehnten große Anstrengungen notwendig sein, um die Haupt-
emissionspfade von Mikroplastik besser wahrzunehmen und die Schadstoffe möglichst nahe an ihrer Entstehung zu fassen. Das Ziel muss sein, die weitere Verbreitung in Richtung Luft, Boden und aquatische Ökosysteme zu reduzieren. Vorsorgliche Straßenreinigung in verkehrsarmen Zeiten an den Hotspot-Stellen würde einen Teil der Partikel entfernen, bevor sie verwirbelt und abgeschwemmt werden. Aus Gründen der Verkehrssicherheit geschieht das auf den Start- und Landebahnen der großen Flughäfen jede Nacht. Regulatorisch vorsorgend wären unter anderem Geschwindigkeitsbeschränkungen für Fahrzeuge, um weniger der ganz kleinen, schwer zu fassenden, Partikel entstehen zu lassen.

Zur Reinigung von Straßenabflüssen wird zu prüfen sein, ob
bestehende und neu zu bauende Sedimentationsanlagen um
geeignete Filter5 ergänzt werden sollten, bevor deren Abläufe in Oberflächengewässern münden. Das gilt entsprechend für Versickerungsanlagen, zum Schutz des Bodens und des Grundwassers.

Selbst wenn Kläranlagen, wie oben beschrieben, 95 % des Reifenabriebs im Klärschlamm zurückhalten, ist ihr gesamter Wirkungsgrad zum Schutz nachfolgender Gewässer nicht optimal. Außerdem, sofern der Klärschlamm auf Böden, insbesondere der Landwirtschaft, ausgebracht wird, gelangt das Mikroplastik auf ganz kurzem Weg in unsere Nahrungskette. Dann ist vielleicht die eingangs erwähnte WWF-Studie in Deutschland schon überholt und wir konsumieren wöchentlich bald die Plastikmenge von 2 Kreditkarten? Bleibt zu überlegen, ob zusätzlich zur Straßenentwässerung im Trennsystem die Abflüsse Richtung Mischkanal (im Zulauf solcher Kläranlagen, die noch Klärschlamm an Landwirte abgeben dürfen) mit geeigneten Filtern ausgestattet werden müssen.

Filtertyp: Je nach Gewässer

„Schwimmende Partikel mit geringerem Durchmesser als 100 µm (0,1 mm) oder mit einer Dichte nahe an 1 g/cm³ kann man nicht mehr mit wirtschaftlich vertretbarem Aufwand durch mechanische Verfahren aus dem Regenwasser entfernen“, sagt Stephan Klemens, Entwicklungsleiter bei Mall GmbH. „Hier ist die Filtration das wirtschaftlichere und sicherere Mittel“.

Er empfiehlt die Verfahren ViaPlus für die Behandlung vor Versickerung und ViaGard für die Behandlung vor Ableitung in Oberflächengewässer:

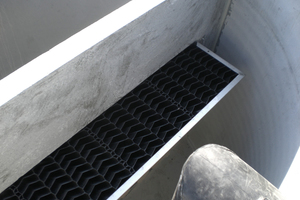

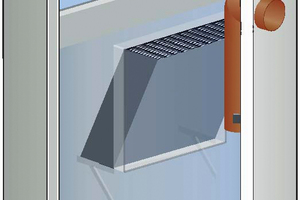

ViaPlus-Anlagen werden horizontal durchflossen und haben einen eigenen Sedimentationsraum vor dem Filter- und Adsorptionselement. Sie sind speziell auf den Rückhalt von Schwermetallen, abfiltrierbaren Stoffen und Mineralölkohlenwasserstoffen ausgelegt, sind vom Deutschen Institut für Bautechnik auf Leistung und Umweltverträglichkeit geprüft und haben eine allgemeine bauaufsichtliche Zulassung für die direkte Versickerung von Regenwasserablauf aus stark verschmutzten Verkehrsflächen.

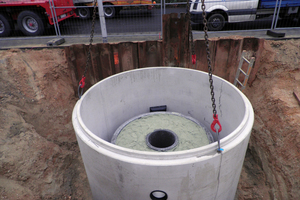

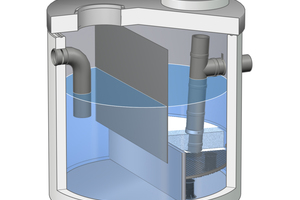

ViaGard-Anlagen werden von oben nach unten durchflossen. Oberhalb des Filters befindet sich ein Wasserpolster. Dieses Polster kann sehr gut schwimmende Partikel speichern, ohne den Filter direkt zu belasten. Er ist in drei Schichten aufgebaut. In Fließrichtung sind ein Textilvlies, danach eine mineralische Schüttung aus ViaSorp und zum Abschluss nochmals ein Textilvlies angeordnet. Die Reinigungsleistung wurde durch das österreichische Normeninstitut geprüft und bestätigt. Unterhalb des Filters wird das Wasser aufgefangen und nach dem Prinzip kommunizierender Gefäße zum Ablauf hoch geleitet. Durch den Filterwiderstand entsteht zwischen Zu- und Ablauf eine Höhendifferenz von nur ca. 30 cm – ein Vorteil beim Abfluss in Richtung Oberflächengewässer.

Wartungsintervall: Je nach Flächenbelastung

Vorgaben durch Gesetze oder Verwaltungsvorschriften der Bundesländer für Reinigungsleistung und Wartungsintervall in Bezug auf Reifenabrieb gibt es noch nicht. Je nach spezifischer Flächenbelastung muss das richtige Intervall im Einzelfall gefunden werden. Mall bieten neben den Behandlungsanlagen auch Inspektion und Wartung als Dienstleistung an. Die Bereiche, in denen besonders viel Reifenabrieb entsteht, sind leicht zu identifizieren:

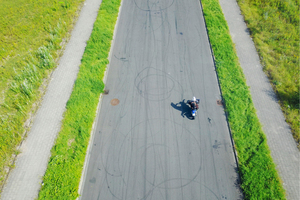

Kreisverkehre, Ampelbereiche und Beschleunigungsstreifen: Wo gebremst, angefahren und beschleunigt wird oder wo enge Radien gefahren werden, ist der Abrieb von Reifen besonders intensiv. Bei der hier zu erwartenden hohen Mikroplastik-Belastung im Abwasser empfiehlt sich eine Kombination aus den Verfahren Sedimentation, Flotation und Filtration mit den Mall-Komponenten ViaTub und ViaPlus oder ViaGard.

Parkplätze von Einkaufszentren, Speditionen, Industrieareale: Wo nicht schnell gefahren, aber rangiert wird, entstehen weniger ganz feine Partikel. Doch fallen auf diesen Flächen in verstärktem Maß Kupfer und Zink durch abtropfendes Wasser von Karosserien an. Die aktuellen technischen Regeln empfehlen in solchen Situationen eine Filtrationsstufe mit speziell dafür
geeignetem Adsorptionsmaterial, z. B. die Mall-Anlage ViaPlus.

Zusammenfassung

Mikroplastik auf Verkehrsflächen entsteht in der Hauptsache durch Abrieb von Fahrbahnen sowie Reifen und gelangt fein verteilt in Luft, Boden und Oberflächengewässer. Das Behandeln von Straßenabflüssen, bevor das Wasser diese Schadstoffe diffus verteilt, verringert den Eintrag in die Natur.

Die nötigen Verfahren sind bekannt, gesetzliche Vorgaben speziell zur wirksamen Elimination von Mikroplastik fehlen noch. Sedimentationsanlagen sind für die kanalisierte Straßenentwässerung Standard, je nach Bundesland in unterschiedlicher Ausführung. Sie können jedoch wenig des reinen Reifenabriebs TWP, falls dieser unabhängig vom Straßenabrieb in der Umwelt vorkommt, aus dem Wasser entfernen und sind deshalb als alleinige Maßnahme aus heutiger Sicht nicht zielführend.

Für Partikel kleiner als 100 μm (dabei ist fast der gesamte Reifenabrieb TWP), sind technische Filter erforderlich. Solche Filter mit adsorbierendem Material sind besonders wirkungsvoll, sofern zuvor eine Sedimentation mineralischer und gemischter Partikel (TRWP) stattgefunden hat. Hilfreich bei extrem kleinen Stoffen geringer Dichte ist zusätzlich, wenn Filter von oben nach unten durchströmt werden, so dass ein Raum für aufschwimmendes Material vorhanden ist und wenn die Wartungsintervalle so rechtzeitig erfolgen.

Welcher Typ von Sedimentationsanlage mit welchem Typ von Filter kombiniert wird, hängt ab sowohl von der spezifischen Flächenbelastung am Entstehungsort der Schadstoffe als auch von der Zumutbarkeit für Boden bzw. Gewässer, in die nach Behandlung eingeleitet wird.

Mall GmbH

www.mall.info

Begriffsdefinitionen

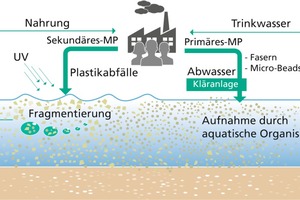

Mikroplastik und Makroplastik bezeichnen unter Standard-Bedingungen feste Objekte aus thermoplastischen, elastomeren oder duroplastischen Kunststoffen, die direkt oder indirekt durch menschliches Handeln in die Umwelt gelangen. In manchen Studien wird Mikroplastik der Größe nach als „kleiner-5-mm“ definiert.

Primäres Mikroplastik Typ A: Partikel und Fasern, die gezielt hergestellt werden, z. B. Reibkörper für Kosmetikprodukte

Primäres Mikroplastik Typ B: Partikel und Fasern, die erst während der Nutzungsphase eines Produktes freigesetzt werden, z. B. der Abrieb von Reifen, beim Waschen freigesetzte synthetische Fasern oder die Verwitterung von Farben

Sekundäres Mikroplastik: Partikel, die aus größeren Kunststoffteilen durch langsame Verwitterung und Fragmentierung in der Umwelt entstehen, z. B. aus Plastiktüten im Müll

Makroplastik: größere feste Objekte in der Umwelt, bestehend aus thermoplastischen, elastomeren oder duroplastischen Kunststoffen

Quelle: Korrespondenz Abwasser, Gehrke et al6

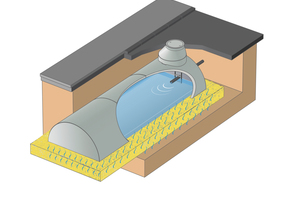

CaviLine: Versickerung im Tunnel

In Kombination mit einer Behandlungsanlage eignet sich der Versickerungstunnel aus Stahlbeton-Fertigteilen ideal für die Entwässerung von Dach- und Verkehrsflächen und kann auch unter Fahrbahnen und Parkplätzen eingesetzt werden. Statisch bestimmt, standsicher und bis SLW 60 belastbar kommt er trotz großer Hohlräume ohne innere Aussteifungen aus. Mehrere CaviLine-Sickertunnel lassen sich in linienförmiger oder paralleler Formation anordnen und sind als Gesamtanlage beliebig erweiterbar.

Durch die Innenhöhe von 1,25 m gilt CaviLine nach der Definition der Deutschen Gesetzlichen Unfallversicherung (DGUV) als „zugänglich“. Wartung und Reinigung können so mit einfachen Werkzeugen erfolgen. Ein Geotextilmantel ist nur auf den Stößen erforderlich, so dass Einbau und Montage mit geringem Aufwand gelingen. Auf https://www.mall.info/unternehmen/mall-tv/regenwasser.html sind in kurzen Sequenzen Filme zu sehen, die den Einbau verschiedener Komponenten, unter anderem des CaviLine Versickerungstunnels, zeigen.

www.mall.info

Mikroplastik in Luft und Schnee

Die winzigen Kunststoffteilchen, die etwa die Größe von Blütenpollen haben, werden nicht nur mit dem Wasser, sondern auch über die Atmosphäre transportiert und insbesondere mit dem Schnee aus der Luft ausgewaschen – selbst in so entlegenen Regionen wie der Arktis und den Alpen. Das zeigt eine aktuelle Studie des Alfred-Wegener-Instituts, Helmholtz-Zentrum für Polar- und Meeresforschung (AWI) und des schweizerischen Instituts für Schnee- und Lawinenforschung SLF in der Fachzeitschrift Science Advances7. Die AWI-Experten um Dr. Melanie Bergmann und Dr. Gunnar Gerdts konnten durch eine Analyse von Schneeproben aus Helgoland, Bayern, Bremen, den Schweizer Alpen und der Arktis feststellen, dass Schnee an allen Orten hohe Konzentrationen an Mikroplastik aufweist.

Die höchsten Werte im Schnee fanden die AWI-Experten in Proben an einer Landstraße in Bayern – hier lag die Konzentration bei 154.000 Partikeln pro Liter. Der Schnee in der Arktis enthielt immerhin noch bis zu 14.400 Partikel pro Liter. Je nach Standort konnten die Forschenden ganz verschiedene Kunststoffe nachweisen. Laut Gunnar Gerdts wird der Schnee geschmolzen und das Schmelzwasser durch einen Filter gegossen. Der Rückstand wird dann im Infrarotmikroskop mit Infrarotlicht bestrahlt. Je nach Plastiksorte werden unterschiedliche Wellenlängen absorbiert und reflektiert, sodass sich am optischen Fingerabdruck nachweisen lässt, um welchen Kunststoff es sich handelt. Die Proben von der Bayerischen Landstraße enthielten vor allem verschiedene Arten von Kautschuk. Dieses wird in einer Vielzahl von Anwendungen eingesetzt, unter anderem bei Reifen von Autos, Lkw uns landwirtschaftlichen Fahrzeugen.

Quelle: Alfred-Wegener-Institut7

Mall Umweltsysteme

In über sechs Jahrzehnten hat sich die Mall GmbH mit ihrem umfangreichen Programm für den Hoch-, Tief- und Straßenbau zu einem der bedeutendsten Spezialanbieter mit verfahrenstechnischem Know-how für Kleinkläranlagen, Abscheider und die Regenwassernutzung bzw. Regenwasserbewirtschaftung entwickelt. Der 2009 neu gegründete Geschäftsbereich „Neue Energien“ bündelt alle Produkte für die Lagerung von Holzpellets und Hackschnitzel sowie die Entwässerung von Silage-Flächen.

Zu Mall zählen sieben Produktionsstätten. Diese befinden sich in Donaueschingen-Pfohren, Ettlingen-Oberweier, Coswig (Anhalt), Haslach im Schwarzwald, Nottuln, Asten in der Nähe von Linz und Szentendre in der Nähe von Budapest. Rund 490 Mitarbeiter erwirtschafteten 2019 einen Umsatz von 84 Mio. Euro.

Auf https://www.mall.info/unternehmen/mall-tv/regenwasser.html sind in kurzen Sequenzen Filme zu sehen, die den Einbau der Sedimentationsanlage ViaSed, der Lammellenklärer ViaTub und ViaKan, des Substratfilters ViaPlus, des Gewässerschutzfilters ViaGard und weiterer Komponenten zeigen.

www.mall.info
