Schnell und wirtschaftlich schalen

Mit dem hochwertigen Schalungssystem Maximo von Peri

Wer im Betonbau schnell, effektiv und wirtschaftlich schalen will, braucht ein System, das konsequent dafür ausgelegt ist. Und da kommt es auf die Details an. Denn schnell geschalt ist nur dann kostengünstig, wenn das Schalungssystem sinnvolle Systemergänzungen, eine hohe Arbeitssicherheit und eine saubere Betonoptik umfasst. Mit einer Wandschalung, die all diese Punkte vereint, sind Bauunternehmen auf der erfolgreichen Seite.

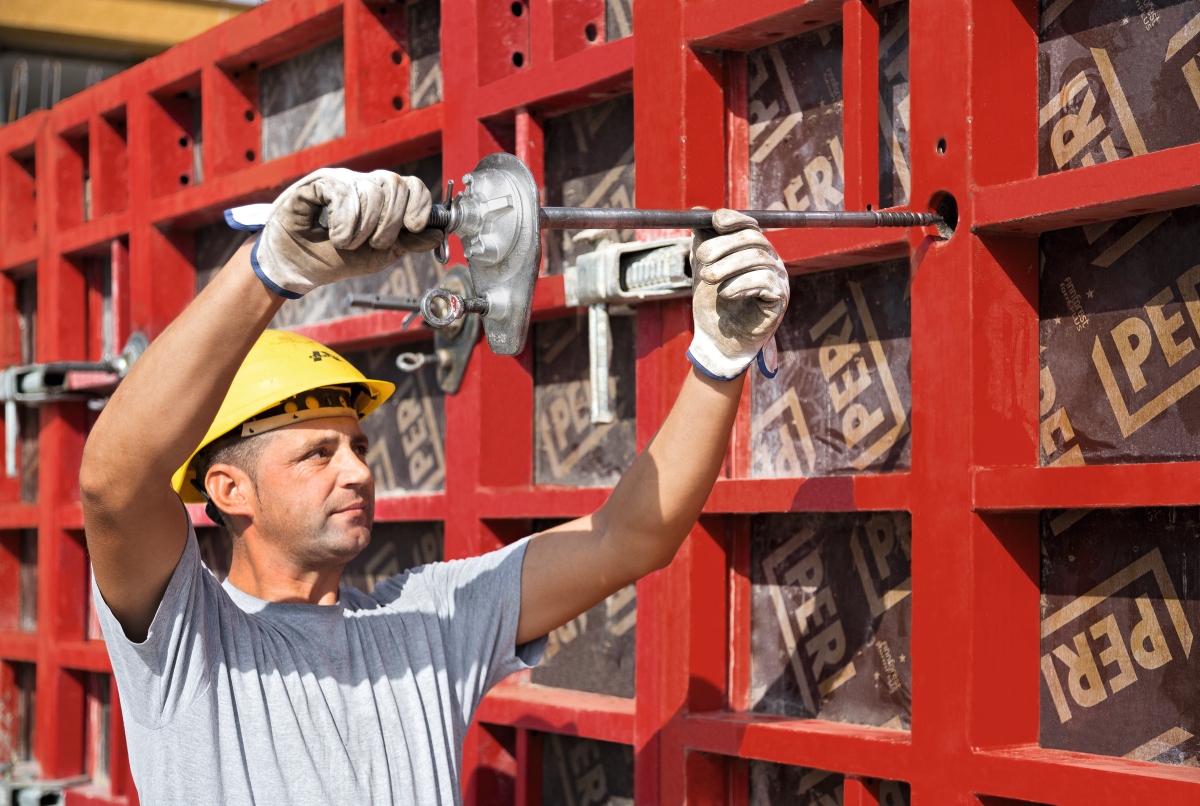

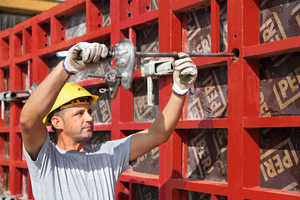

Durch die einseitige Ankertechnik lässt sich mit der Wandschalung Maximo besonders schnell und sicher schalen.
© Peri Deutschland

Durch die einseitige Ankertechnik lässt sich mit der Wandschalung Maximo besonders schnell und sicher schalen.
© Peri Deutschland
Vor der Entscheidung für ein Schalungssystem sind viele Fragen zu beantworten, um eine langfristig wirtschaftliche Lösung zu finden. Schließlich hängt von der Funktionalität und Qualität der Schalung einiges ab, sowohl im Bauprozess selbst als auch danach, beim fertig betonierten Objekt. Die Kostenkalkulation sollte also nicht nur das System selbst, sondern auch den Arbeitsaufwand und die Gewährleistung miteinbeziehen. Vier Aspekte sind hier entscheidend:

Schnelles und flexibles Schalen

Hohe Arbeitssicherheit auf der Baustelle

Saubere Optik, insbesondere bei Sichtbeton

Robustes und damit langlebiges Schalungssystem

Diese Punkte hat der Schalungs- und Gerüsthersteller Peri schon vor einigen Jahren bei der Entwicklung seiner Wandschalung Maximo in den Mittelpunkt gestellt – und tut dies weiterhin, bei allen Verbesserungen, die für das System regelmäßig auf den Markt gebracht werden. Die Elemente der bewährten Rahmenschalung werden stehend oder liegend für das Schalen von Wänden bei kleinen und einfachen bis hin zu anspruchsvollsten Großobjekten eingesetzt. Warum sie für jedes Projekt ein schnelles und gleichzeitig wirtschaftliches System sein kann, zeigt sich bei genauerem Hinsehen.

Wie alle Systementwicklungen aus dem Hause Peri folgt auch die Maximo dem Grundprinzip: Je weniger Bauteile ein System hat und je weniger Fehler bei der Bedienung entstehen können, desto schneller geht die Arbeit voran. Die Fachkräfte haben das passende Arbeitsmaterial auf der Baustelle schneller parat und falsche Anwendungen werden von vorneherein ausgeschlossen. Diesen Ansatz führt Peri bis ins Detail konsequent fort, zum Beispiel bei der Wandstärkeneinstellung, beim Auf- und Abstocken oder beim Ausbilden von Ecken. Dazu kommen ein einfach und sicher montierbares Konsolensystem sowie ausgeklügelte Systemergänzungen. Zudem wird generell so viel wie möglich am Boden vormontiert, um unnötige Absturzrisiken in der Höhe zu vermeiden.

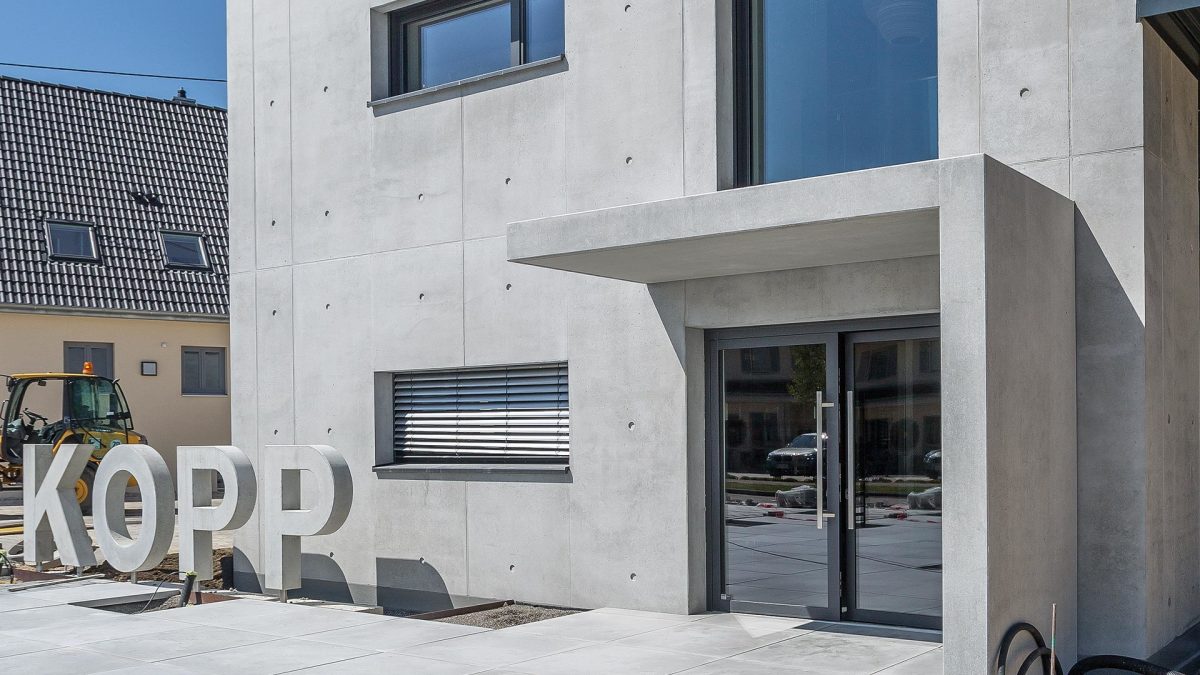

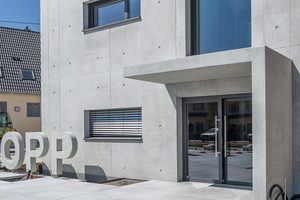

Entscheidend für das harmonische Betonbild bei Sichtbetonprojekten sind die mittig zentrierten Ankerstellen, denn so ergeben die Abstände zwischen Fugen und Ankern ein geordnetes Raster.
© Peri Deutschland

Entscheidend für das harmonische Betonbild bei Sichtbetonprojekten sind die mittig zentrierten Ankerstellen, denn so ergeben die Abstände zwischen Fugen und Ankern ein geordnetes Raster.
© Peri Deutschland

Voraussetzung für die hohe Montagegeschwindigkeit ist die spezielle Konstruktion der Rahmenelemente und der beiden zentralen Verbindungsteile – dem MX-Anker zum Aufnehmen des Frischbetondrucks und dem BFD-Richtschloss für die bündige, fluchtende und dichte Elementverbindung.

Schnelles Schalen mit einseitiger Ankertechnik

Die von Peri entwickelte einseitige Ankertechnik mit dem MX-Ankerstab und der MX-Gelenkmutter macht den Einsatz von Konen und Hüllrohren überflüssig und vereinfacht die Einstellung der Wandstärke. Durch die mittige Positionierung der Ankerstellen im Element reduziert sich außerdem automatisch die Zahl der Ankerstellen. Sämtliche Ankerstellen werden belegt, was die Gefahr offener Ankerstellen quasi ausschließt. Zudem haben die Anker ausreichend Abstand vom Boden und sind auch bei Ecken und Wandabgängen leichter zugänglich. So lässt sich mit Maximo praktisch alles schalen, erklärt Klaus Polling, Polier und Produktmanager Wandschalungen bei Peri, im Interview.

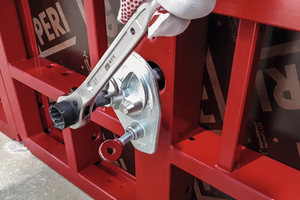

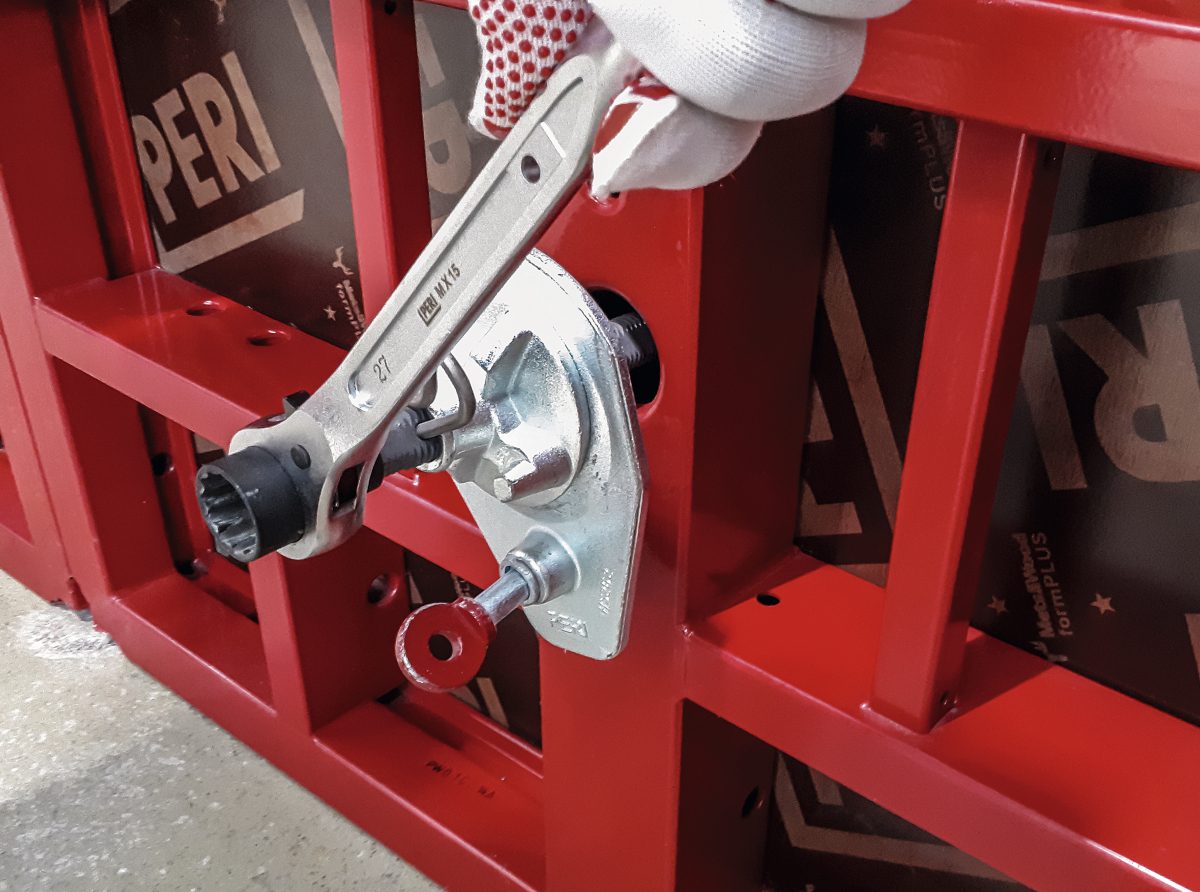

Die von PERI entwickelte einseitige Ankertechnik mit dem MX-Ankerstab und der MX-Gelenkmutter macht den Einsatz von Konen und Hüllrohren überflüssig und vereinfacht die Einstellung der Wandstärke.
© Peri Deutschland

Die von PERI entwickelte einseitige Ankertechnik mit dem MX-Ankerstab und der MX-Gelenkmutter macht den Einsatz von Konen und Hüllrohren überflüssig und vereinfacht die Einstellung der Wandstärke.
© Peri Deutschland

Multifunktionales Richtschloss für eine schnelle und flexible Verbindung der Elemente

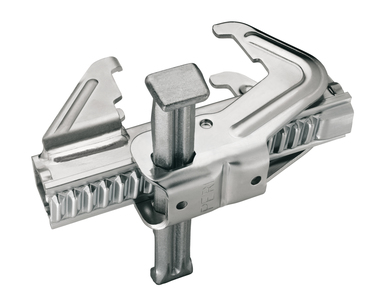

Mit dem multifunktionalen-BFD Richtschloss hat Peri das System noch einmal deutlich vorangebracht, denn seither ist eine bündige, fluchtende und dichte (BFD-)Verbindung der Schalungselemente einhändig mit nur einem einzigen Bauteil in Sekunden zu erreichen, was den Aufbau von Stell- und Schließwänden beschleunigt. Das Richtschloss lässt sich nicht nur für die Standardverbindungen von Schalungselementen einsetzen, sondern auch bei Aufstockungen bis 5,40 m, Wanddickenausgleichen bis 10 cm, Wandversprüngen oder Stirn- und Deckenrandabschalungen. Dabei umfasst das mit zwei doppelschenkligen Klemmbacken ausgerüstete Richtschloss sowohl die beiden Rahmenprofile als auch die Querstreben der Schalungselemente. Weitere Informationen zum BFD-Richtschloss finden Sie hier.

Zusätzlich vereinfachen speziell entwickelte Systemergänzungen den Aufbau der Wandschalung auch bei beengten Verhältnissen und komplexen Geometrien. So hat Peri mit dem schalhautseitigen Richtstützenanschluss eine komplett vormontierbare und von der sicheren Innenseite bedienbare Lösung für das Abstützen der außenstehenden Schalung im Programm. Ebenfalls zu Maximo gehören ein Elementverbindungsschloss für beengte Platzverhältnisse sowie eine Wandschalungskonsole, über die sich aufwendige Provisorien zur Befestigung der Schalung am Deckenrand erübrigen.

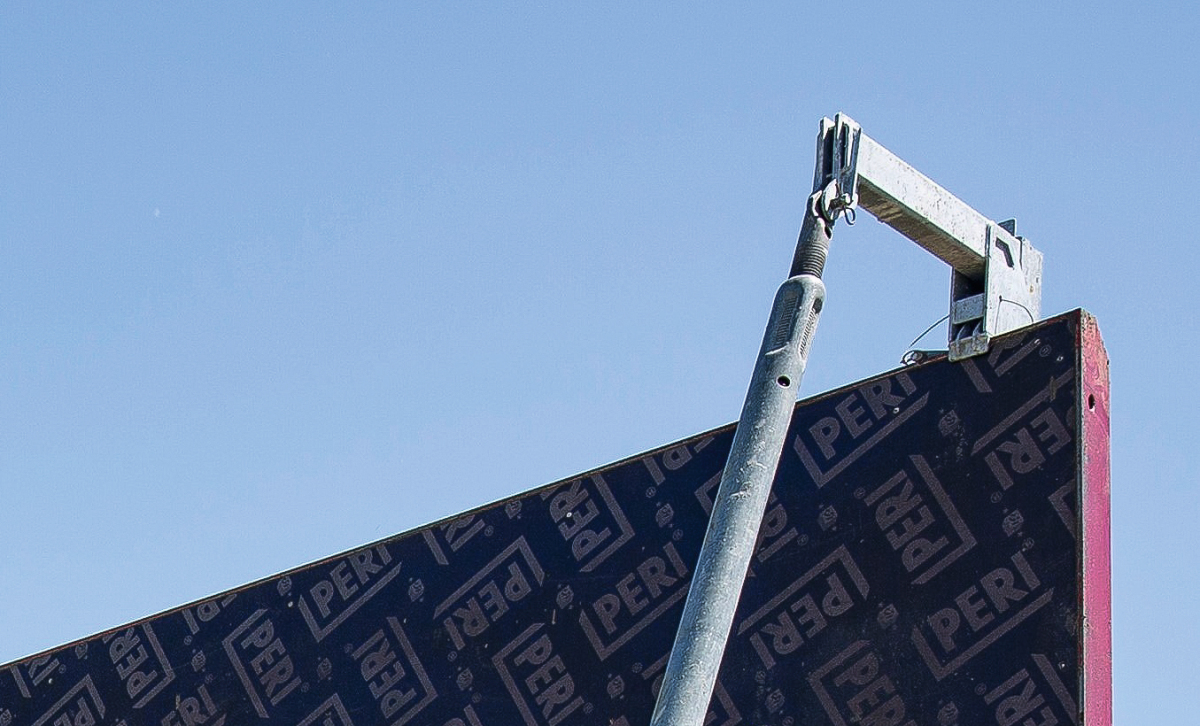

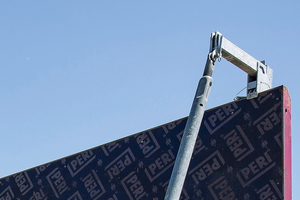

Mit dem Richtstützenanschluss hat Peri eine komplett vormontierbare und von der sicheren Innenseite bedienbare Lösung für das Abstützen der außenstehenden Schalung im Programm
© Peri Deutschland

Mit dem Richtstützenanschluss hat Peri eine komplett vormontierbare und von der sicheren Innenseite bedienbare Lösung für das Abstützen der außenstehenden Schalung im Programm
© Peri Deutschland

Harmonische Optik, integrierte Sicherheit und robuste Komponenten

Die schnelle Montage der Wandschalung war unter anderem beim Bau des Testzentrums von Mercedes-Benz in Sindelfingen ein wesentlicher Faktor. Doch das ist nicht der einzige Vorteil, den Peri seinen Kunden bietet und der auch dort zum Erfolg führte. Denn optisch einwandfreie Sichtbetonergebnisse, eine ausgereifte Sicherheitstechnik und robuste, langlebige Systemkomponenten gehören ebenfalls zu den herausragenden Eigenschaften von Maximo.

Entscheidend für das harmonische Betonbild bei Sichtbetonprojekten sind die mittig zentrierten Ankerstellen, denn so ergeben die Abstände zwischen Fugen und Ankern ein geordnetes Raster. Unterschiedliche Verschlusstechniken lassen dabei die Wahl zwischen speziellen Sichtbetonausführungen oder ermöglichen die zertifizierte Realisierung besonderer technischer Anforderungen. Mit Maximo Struktur sind außerdem speziell gestaltete Sichtbetonoberflächen umsetzbar.

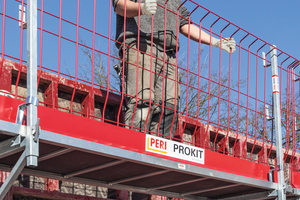

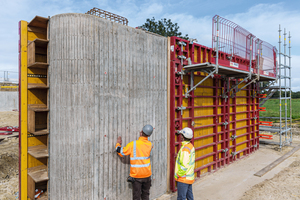

Für ein ergonomisches und sicheres Schalen sorgt dabei das Konsolensystem MXK, das sich mit wenigen Standardbauteilen ohne Kran einfach am Boden montieren lässt. Diverse Ergänzungsbauteile ermöglichen die Realisierung von Innen- und Außenecken, Ausgleichsbereichen oder Durchstiegen. Insgesamt zeichnet sich das Schalungssystem durch eine hohe Torsionssteifigkeit und biegesteife Anschlüsse aus, was einen hohen Frischbetondruck von 80 kN/m² ermöglicht. Darüber hinaus erleichtern der pulverbeschichtete Rahmen und die geschlossenen Profile eine saubere Arbeitsweise.

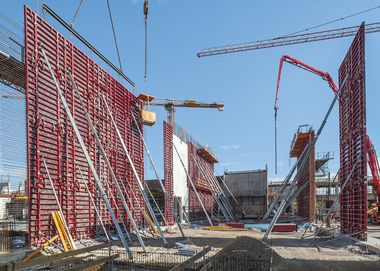

Wie schnell sich mit Maximo schalen lässt, zeigt das Crashtestzentrum von Mercedes-Benz in Sindelfingen.

Rund um Maximo bietet Peri als Partner für Planung und Realisierung außerdem verschiedenste Software-Lösungen, nützliche Tools und tatkräftige Projektunterstützung. Für Bauunternehmen ist die Investition in Maximo also ein attraktives Rundum-Paket mit einer flexiblen und wirtschaftlichen Schalung der Extraklasse.

Peri Vertrieb Deutschland GmbH & Co. KG

www.peri.de

Technische Daten der Wandschalung Maximo

– Elemente in vier Systemhöhen, drei Aufstockhöhen und sechs Elementbreiten sowie Strukturelemente für spezielle Oberflächenanforderungen

– Zulässiger Frischbetondruck von max. 80 kN/m² gemäß DIN 18218, Tabelle 3, Zeile 7, Ebenheit nach DIN 18202, Tabelle 3, Zeile 7

– MX Anker und BFD Richtschloss: einseitig bedienbares, konisches Ankersystem und nur ein notwendiges Verbindungsteil für normale Elementstöße

– Integrierte Sicherheitstechnik durch das Konsolensystem MXK

Peri ist auf der Weltleitmesse BAU 2023 in München:

Vom 17. bis 22. April 2023 präsentiert der Schalungs- und Gerüsthersteller dem Publikum seine innovativen Lösungen in Halle A2 an Stand 115.

Informieren Sie sich direkt vor Ort über die Vorteile der Wandschalung Maximo und die cleveren Systemergänzungen, mit denen das Schalen zukünftig noch einfacher wird.

x

Thematisch passende Artikel:

Easy zu handhaben – das BFD Richtschloss

Das mit einer Hand leicht und sicher platzierbare Richtschloss setzt mit nur einem Montagevorgang drei zentrale Verbindungsfunktionen um: der Elementstoß der beiden Rahmenprofile steht...

mehr
Ausgabe 09/2022

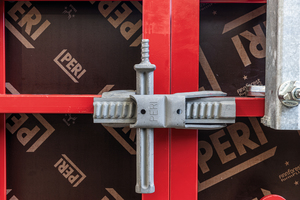

Gemischtes Doppel in der Verbindungstechnik

Die Tempomacher für die Wandschalung Peri Maximo

Hierfür gibt es eine eindeutige Wirtschaftlichkeitsformel: Je kleiner die Zahl der Bauteile und Verbindungsmittel ist, die zu planen, transportieren, aufzubauen und einsetzen ist, um so schneller...

mehr

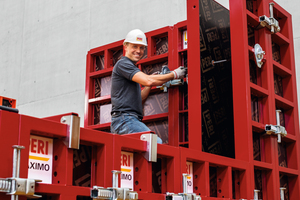

"Mit Maximo kann man alles schalen"

Was unterscheidet Maximo heute von anderen Schalungen mit einseitiger Ankertechnik? Klaus Polling: Maximo war die erste Schalung mit einseitiger Ankertechnik am Markt. Eine wirkliche Pionierleistung...

mehr
Ausgabe 05/2021

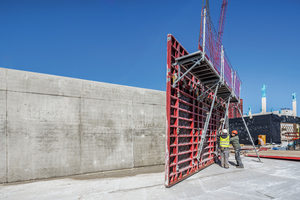

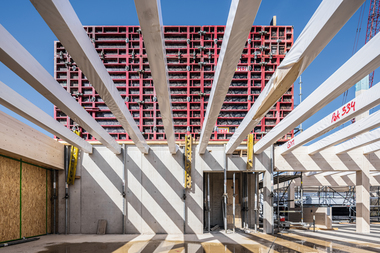

Schulgebäude als Anschauungsobjekt
