Easy zu handhaben – das BFD Richtschloss
Das mit einer Hand leicht und sicher platzierbare Richtschloss setzt mit nur einem Montagevorgang drei zentrale Verbindungsfunktionen um:
- der Elementstoß der beiden Rahmenprofile steht flächenbündig nebeneinander
- durch die Montage über die Elementstreben stehen die verbundenen Schalungselemente in der gleichen vertikalen und horizontalen Flucht
- der kraftschlüssige Elementstoß schließt beide Rahmenprofile zuverlässig dicht

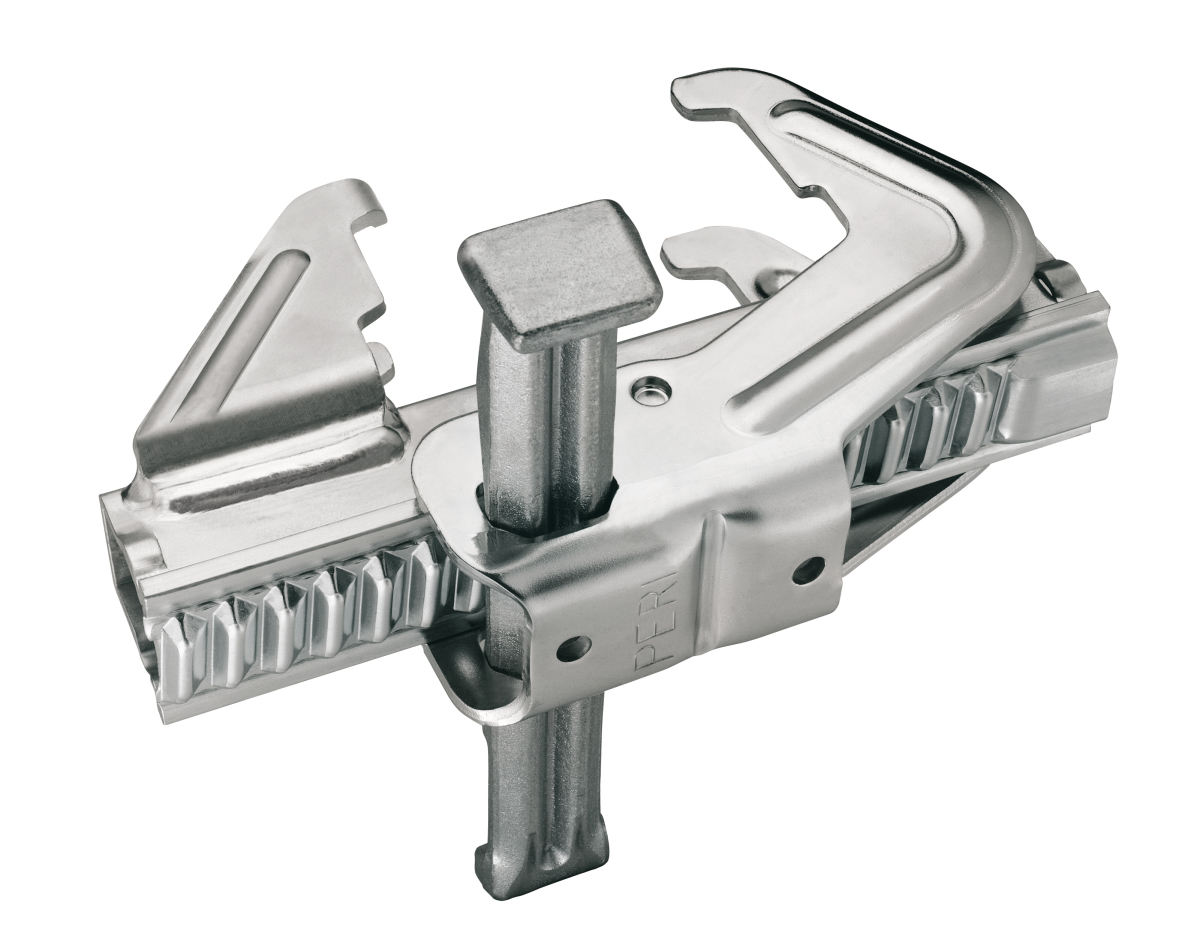

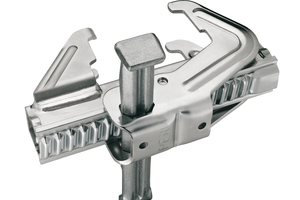

Das mit einer Hand leicht und sicher platzierbare Richtschloss setzt mit nur einem Montagevorgang drei zentrale Verbindungsfunktionen um.
© Peri Deutschland
Bemerkenswert ist die Anwendungsvielfalt des Richtschlosses BFD bei gleichzeitig hoch biegefesten Bauteilverbindungen. Das Einsatzgebiet reicht von:
- horizontalen Standardverbindungen der Maximo-Schalungselemente
- über Aufstockungen bis 540 cm, Höhenversätze im Erdniveau oder Wandversprünge
- bis hin zu Detaillösungen für Außen-, Innen- und Gelenkecken oder kurze Pass- und Ausgleichsflächen inklusive Stirn- und Deckenrandabschalungen.

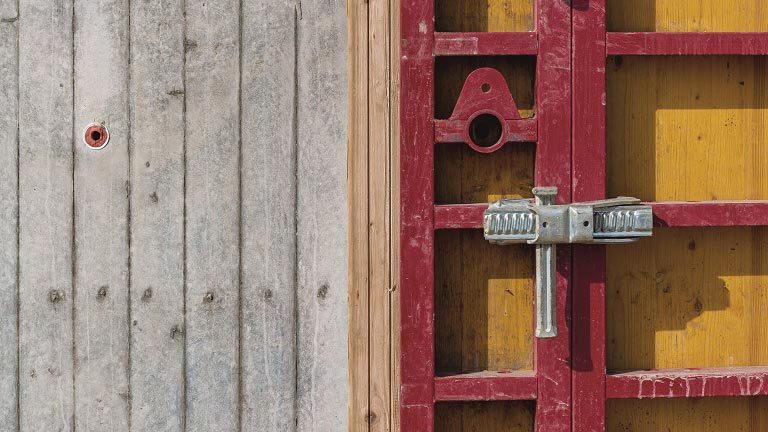

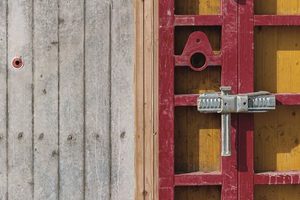

Durch die Montage über die Elementstreben stehen die mit dem BFD-Richtschloss verbundenen Schalungselemente in der gleichen vertikalen und horizontalen Flucht.
© Peri Deutschland
Für alle diese Schalungslösungen müssen Beton- und Stahlbetonbauer bei Maximo (statt bis zu sechs Verbindungsbauteilen) immer nur ein einziges Bauteil handhaben und montieren: das Richtschloss BFD.

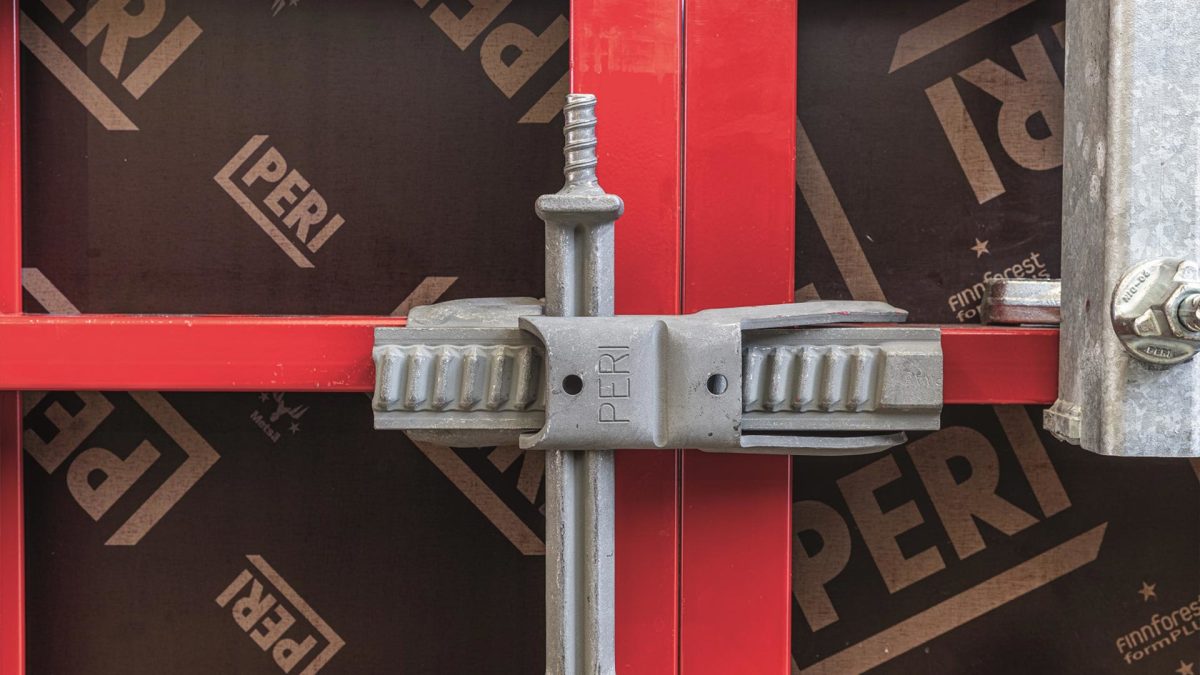

Speziell entwickelte Systemergänzungen wie dieses Elementverbindungsschloss vereinfachen den Aufbau der Wandschalung auch bei beengten Verhältnissen und komplexen Geometrien.
© Peri Deutschland
Das Richtschloss BFD ist aus verzinktem Stahl gefertigt und kann große Zugkräfte und Momente aufnehmen. Obwohl die mittig im Maximo-Rahmen liegenden M-Anker Frischbetondrücke bis 80 kN/m2 aufnehmen und ableiten, kann in fast allen Fällen das Richtschloss BFD die miteinander verbundenen Schalungseinheiten vollständig aussteifen. Mit seiner wirksamen Klemmbreite kann das Richtschloss zusätzliche Längenausgleiche bis zu 10 cm überbrücken. Der Einsatz von Ausgleichsriegeln ist somit auf ein Minimum reduziert. Das gleiche gilt für aufwendig zu befestigende Richtschienen oder für Konstruktionen mit zusätzlichen Flanschschrauben.
