Erschütterungsarmes Lösen von Gestein
Beim Rück- und Neubau einer Mehrzweckhalle war ein Teil der Ausschreibung das erschütterungsarme Lösen von rund 3000 Kubikmetern Dolomitgestein im Untergrund – umgesetzt mit einem ungewöhnlichen Maschinenpaar von Kemroc.
Die verschiedenen Anforderungen des Schul- und Vereinssports einerseits sowie kultureller Veranstaltungen andererseits sollen in der neuen Ludwig-Uhland-Halle in der Gemeinde Gärtringen (Landkreis Böblingen, Baden-Württemberg) in Einklang kommen. Anstelle des inzwischen abgerissenen früheren Gebäudes soll die moderne, barrierefreie Mehrzweckhalle zusammen mit neuen Außenanlagen, Parkplätzen und einem neuen Sportfeld den Ortskern erheblich aufwerten. Den Auftrag für die innere Erschließung des künftigen Gebäudes sowie des Anschlusses an die örtlichen Versorgungs- und Entsorgungsnetze sicherte sich das Unternehmen Peter Gross Bau aus dem benachbarten Standort Villingen-Schwenningen. Dabei soll ein vorhandener Mischwasserkanal aus den 1950er-Jahren durch jeweils einen Regen- und Schmutzwasserkanal (Gesamtlänge rund 1200 Meter) ersetzt werden.
Beim Baubeginn am 15. Juli 2024 wurden neue Kanäle eingerichtet, für die man bis zu 6 Meter tief in den Untergrund vordringen musste. Schon aus dem Bodengutachten waren die schwierigen Bodenverhältnisse bekannt: Unter einer Lage aus halbfestem bis festem Mergel sowie einer tieferen Schicht aus felsartigem Mergel liegt festes Dolomitgestein der Felsklasse 7, teilweise bereits in 2 bis 2,5 Metern Tiefe. Ein Teil der Ausschreibung bestand also im Lösen von geschätzten 3000-3500 Kubikmetern Fels. Eine Auflage bestand darin, die Arbeiten in unmittelbarer Nähe von Wohn- und Zweckgebäuden geräusch- und erschütterungsarm auszuführen.
Hohe Fräsleistung im Doppelpack

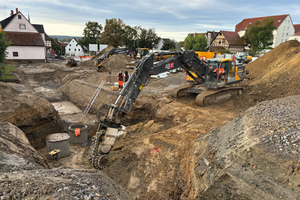

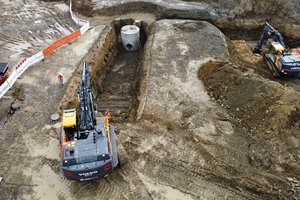

Die Einsatzkräfte von Peter Gross Bau sind mit der Verwendung von Bagger-Anbaufräsen vertraut und haben auch einige Modelle des Herstellers Kemroc im Maschinenbestand. Bei der Entscheidung für die Baustellenorganisation in Gärtringen bestand ein Hauptaugenmerk des Projektleiters darin, dass – neben dem Verlegen der Regen- und Schmutzwasserkanäle zwischen Schule und Ortsdurchfahrt – im Hauptfeld des Bauvorhabens auch zwei Zisternen (2 x 24 Meter lang) sowie ein Rückhaltebecken (36 Meter lang) aus Stahlbetonrohren mit 2000 Millimeter Innendurchmesser eingebaut werden sollten. Wie die notwendige Löse-leistung im Felsvortrieb zu erreichen war, beriet der Projektleiter eingehend mit seinem zweiten Bauleiter sowie den beiden Polieren. In Teamarbeit beschlossen sie, eine ungewöhnliche Maschinenpaarung anzuwenden – nämlich einen 75-t-Kettenbagger sowie einen 35-Tonner. In Absprache mit dem Kemroc-Verkaufsberater Otmar Riester wurden die Anbaugeräte bestimmt: eine Kemroc-Kettenfräse EK 150 (150 kW) für den 35-t-Bagger sowie eine Kemroc-Querschneidkopffräse EKT 220 (220 kW) für den Großbagger. Beide Maschinen erhielten zudem vollhydraulische Schnellwechsler, um schnell zwischen dem Losfräsen des Gesteins und dem Aushub des Fräsgutes durchwechseln zu können.

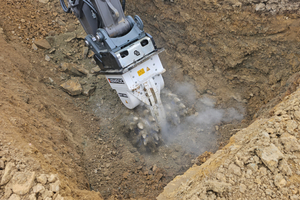

Die Kettenfräsen von Kemroc besitzen zwischen ihren beiden seitlichen Fräsköpfen eine umlaufende, mit Hartmetallmeißeln besetzte Fräskette. Sie entfernt beim Arbeiten den Mittelsteg aus Gestein, der zwischen den rotierenden Fräsköpfen stehen bleibt. In festen Gesteinsformationen können damit Gräben von genau definierter Breite erstellt werden, ohne dass man einen verbliebenen Mittelsteg durch seitliches Schwenken beseitigen muss. Dieser vermiedene Überschnitt spart Arbeitszeit, Kraftstoff und Verschleißkosten – ein patentrechtlich geschütztes, geradezu ideales Konzept im Grabenbau. Dominik Schmitz und seine Kollegen wählten den 35-Tonner mit der Kemroc-Kettenfräse EK 150 zum Anlegen der Regen- und Schmutzwasserkanäle, weil hier die Fräsbreite exakt der geforderten Kanalbreite entsprach.
Die Querschneidkopffräsen der Baureihe EKT von Kemroc finden ihre Einsätze im Kanal- und Rohrleitungsbau sowie beim Abbau von weichen und mittelharten Gesteinen. Diese Modelle haben keine umlaufende Fräskette zwischen ihren beiden Schneidköpfen und sind damit vergleichsweise kostengünstig, lassen sich jedoch bei Bedarf nachträglich zu Kettenfräsen aufrüsten. Die Experten von Peter Gross Bau auf der Baustelle in Gärtringen wählten das Modell EKT 220, die größte Maschine dieser Baureihe von Kemroc, für den 75-t-Bagger, um damit im Hauptfeld die großen Felsmassen im Bereich der Zisternen loszubrechen. Hier war keine exakte Fräsbreite notwendig, sondern schiere Fräsleistung.
