Gegen Starkregen und Dürre gewappnet

Neues Regenwasserkonzept für die Klinik für Manuelle Therapie Hamm

Eine Investition in die Zukunft für die KMT ist das Regenwasserkonzept, bei dem der Auftraggeber mit dem Einbau von zwei D-Raintank 3000-Rigolen und einer KS-Bluebox auf das Knowhow und die Qualität der Funke Kunststoffe GmbH setzt.

Zum neuen Regenwasserkonzept der Klinik für Manuelle Therapie (KMT) in Hamm gehört der Einbau der D-Raintank 3000-Rigolen von Funke, die für eine zuverlässige Versickerung von Niederschlägen sorgen und die Kanalisation vor Überlastung schützen. Zum neuen Regenwasserkonzept der Klinik für Manuelle Therapie (KMT) in Hamm gehört der Einbau der D-Raintank 3000-Rigolen von Funke, die für eine zuverlässige Versickerung von Niederschlägen sorgen und die Kanalisation vor Überlastung schützen.
© Funke Kunststoffe GmbH

Zum neuen Regenwasserkonzept der Klinik für Manuelle Therapie (KMT) in Hamm gehört der Einbau der D-Raintank 3000-Rigolen von Funke, die für eine zuverlässige Versickerung von Niederschlägen sorgen und die Kanalisation vor Überlastung schützen.
© Funke Kunststoffe GmbH
„In der Klinik für Manuelle Therapie werden jedes Jahr stationär rund 3.200 Patienten sowie ambulant etwa 4.500 Patienten mit akuten und chronischen Schmerzerkrankungen behandelt“, erläutert der Technische Leiter Sebastian Köppe. Im Mittelpunkt stehen dabei die ganzheitliche Diagnostik und Therapie. „Um die Klinikkapazitäten auszuweiten, investiert die KMT derzeit in einen dreistöckigen Neubau mit Tiefgarage und in zusätzliche Parkplätze“, so Köppe weiter. Der ganzheitliche Ansatz spielt auch beim Regenwassermanagement eine wichtige Rolle: Um das sich auf den zusätzlichen Flächen sammelnde Regenwasser optimal zu bewirtschaften, setzt der Auftraggeber auf das Knowhow von Funke. Gemäß den Planungen der Ingenieurgesellschaft Rahder mbH, Hamm, baute die mit den Tiefbauarbeiten beauftragte R+K Bau, Hamm, zwei Rigolen aus D-Raintank 3000-Elementen, eine KS-Bluebox für die Bewässerung der klinikeigenen Flächen und des umliegenden Parks sowie Funke Reinigungsschächte ein. Damit hat man gegen die immer häufiger auftretenden Extremwetterereignisse Vorsorge getroffen: Während die Rigolen die Kanalisation vor einer zusätzlichen Überlastung bei Starkregen schützen, stellt das Wasserreservoir die Versorgung der Bäume während Dürreperioden sicher. Hintergrund des Regenwasserkonzeptes sind dabei auch gesetzliche Vorgaben, die eine ortsnahe Versickerung verlangen. Außerdem hatte die Stadt Hamm eine 12 m³ umfassende Regenrückhaltung zur Bedingung für die Baumaßnahme gemacht.



Rigolenversickerung ist beste Wahl

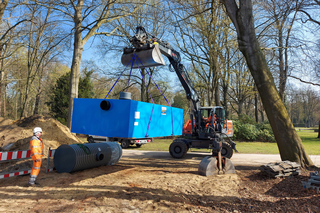

Das leichte Gewicht der KS-Bluebox sowie die integrierten Halterungen für mitgelieferte Hebegurte sorgen für eine einfache und schnelle Handhabung an der Einbaustelle. Das leichte Gewicht der KS-Bluebox sowie die integrierten Halterungen für mitgelieferte Hebegurte sorgen für eine einfache und schnelle Handhabung an der Einbaustelle.
© Funke Kunststoffe GmbH

Das leichte Gewicht der KS-Bluebox sowie die integrierten Halterungen für mitgelieferte Hebegurte sorgen für eine einfache und schnelle Handhabung an der Einbaustelle.
© Funke Kunststoffe GmbH

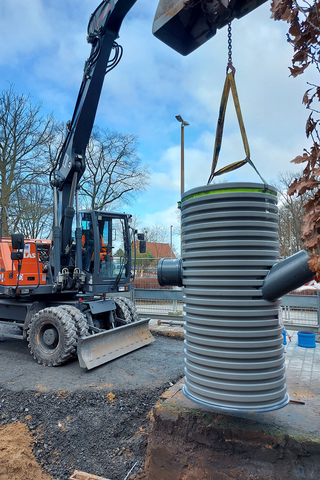

Funke Reinigungsschächte DN 1000 sind den Rigolen vorgeschaltet. Sie halten einen Großteil der sogenannten Feststoffe in Niederschlagswasserabflüssen von Dachflächen und befestigten Flächen zurück. Funke Reinigungsschächte DN 1000 sind den Rigolen vorgeschaltet. Sie halten einen Großteil der sogenannten Feststoffe in Niederschlagswasserabflüssen von Dachflächen
und befestigten Flächen zurück.
© Funke Kunststoffe GmbH
Funke Reinigungsschächte DN 1000 sind den Rigolen vorgeschaltet. Sie halten einen Großteil der sogenannten Feststoffe in Niederschlagswasserabflüssen von Dachflächen
und befestigten Flächen zurück.
© Funke Kunststoffe GmbH
Die neu entstehende Dachfläche hat eine Größe von 2.300 m². Schon vorher gab es auf dem Klinikgelände eine Rigole, die aus vier Sickerrohren bestand, welche keine ausreichende anrechenbare Fläche und keinen Schlammfang hatten. „Dementsprechend war das Konzept veraltet; des Weiteren lag die vorhandene Rigole im Baufeld, sodass diese entfernt werden musste“, beschreibt Planer B. Eng. Maik Lisson von der Ingenieurgesellschaft Rahder mbH, warum man sich mit Blick auf die Versickerung für zwei unterirdische Rigolen entschied. Alternativ hätte das Regenwasser auch in einen vorhandenen Teich eingeleitet werden können: „Da die Erstellung der Zuleitung zu aufwändig gewesen wäre und die Umwelt weiter belastet hätte, haben wir die Idee wieder verworfen“, so Lisson. „Die D-Raintank 3000-Rigolen besitzen zudem eine größere anrechenbare Versickerungsfläche, sodass hier platzsparender mehr Wasser versickert werden kann.“

Ein Vorteil der D-Raintank 3000-Rigolen, von denen eine im Osten und eine im Westen des Klinikgeländes eingesetzt wurde, ist nicht nur ihre hohe Tragfähigkeit, die bei einer Mindestüberdeckung von nur 80 cm bereits für eine SLW 60-Verkehrsfläche ausgelegt ist, sondern auch ihre individuell planbare Größe. Frank Horstmann, Fachberater Regenwasserbewirtschaftung bei Funke: „Das System setzt sich aus 600 x 600 x 600 mm großen Einzelelementen zusammen, die entsprechend den Platzverhältnissen vor Ort kombiniert werden können. Bis zu drei Lagen übereinander sind möglich.“ In Hamm wählte man für beide Rigolen einen einlagigen Einbau. Während die Rigole im Osten mit einer Breite von 3,00 m und einer Länge von 7,20 m aus 60 D-Raintank 3000-Elementen besteht und ein Fassungsvermögen von ca. 13 m³ besitzt, ist die aus insgesamt 192 D-Raintank 3000-Elementen bestehende Rigole im Westen 7,20 m breit und 9,60 lang, was ein Volumen von ca. 42 m³ ergibt. „Damit ist die Kapazität der Rigolen auf ein 5- bzw. 10-jähriges Regenereignis ausgelegt“, betont Horstmann, der für die Berechnung Versickerungswerte des feinkörnigen Bodens sowie Niederschlagsdaten aus Hamm herangezogen hat. Die Westrigole wurde größer dimensioniert, da über sie sowohl das Regenwasser vom Bestandsgebäude als auch von der Hälfte des Neubaus versickert werden soll. Die Ostrigole hingegen nimmt die andere Hälfte des beim Neubau anfallenden Niederschlags auf. Beide Systeme wurden mit einem Inspektionsblock DN/OD 400, der auch der Entlüftung dient, ausgestattet. Funke-Fachberater Dipl.-Ing. Frank Recknagel erklärt die Vorteile: „Inspektionsblöcke machen die Rigole für Wartungsarbeiten, Spülungen oder Kamerabefahrungen zugänglich. Der Inspektionsblock kann an beliebiger Stelle integriert werden. Optional werden weitere Inspektionstanks eingebaut, damit ist auch der Einsatz von Fahrwagenkameras mit kleinen Rädern möglich.“



Schneller Einbau

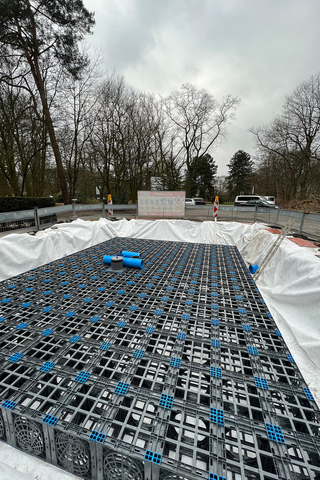

Die einzelnen D-Raintank 3000-Elemente können beliebig kombiniert und an die Platzverhältnisse vor Ort angepasst werden. Die in Hamm eingesetzte West-Rigole ist einlagig und somit 0,6 m hoch, 7,20 m breit und 9,60 lang. Das Fassungsvermögen beträgt ca. 42 Die einzelnen D-Raintank 3000-Elemente können beliebig kombiniert und an die Platzverhältnisse vor Ort angepasst werden.
© Funke Kunststoffe GmbH

Die einzelnen D-Raintank 3000-Elemente können beliebig kombiniert und an die Platzverhältnisse vor Ort angepasst werden.
© Funke Kunststoffe GmbH
Die Montage der D-Raintank 3000-Rigolen erwies sich dank des geringen Gewichts der Elemente beinahe als Kinderspiel. Rolf Kräutner, Inhaber der auftragnehmenden R + K Bau aus Hamm: „Das ist fast wie Legosteine setzen. D-Raintank 3000 ist ein tolles System, das sich gut handhaben lässt. Die Montage ging sehr schnell: Nach dem Ausheben der Baugrube haben wir ein Planum mit Edelsplit der Körnung 2 bis 5 mm erstellt. Hierauf wurde das spezielle, wasserdurchlässige Filtervlies, der die Rigole sanddicht ummantelt, ausgebreitet. Als Nächstes haben wir hierauf die D-Raintank 3000-Elemente angeordnet und in das Filtervliesstoff eingewickelt.“ Das Regenwasser gelangt von Funke Reinigungsschächten DN 1000 über HS-Kanalrohre DN/OD 315 in die beiden Rigolenkörper, wobei auch 3 m lange Spülrohre zum Einsatz kommen. Während das Wasser aus den in einem Winkel von 180° in der oberen Rohrhälfte angebrachten Schlitzen abfließen kann, sammeln sich die mitgeführten Feststoffe auf der Rohrsohle. Mit regelmäßig durchgeführten Spülungen können diese Feststoffe zu 90 % aus den Rohren in den Reinigungsschacht zurückgespült und dort abgesaugt werden.



Wasserreservoir geschaffen

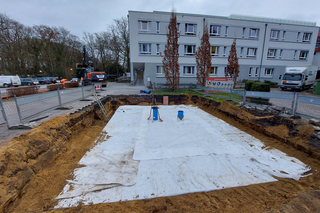

Der Einbau eines Inspektionsblocks macht die Rigole für Wartungsarbeiten, Spülungen oder Kamerabefahrungen zugänglich und kann auch zur Entlüftung verwendet werden. Der Einbau eines Inspektionsblocks macht die Rigole für Wartungsarbeiten, Spülungen oder Kamerabefahrungen zugänglich und kann auch zur Entlüftung verwendet werden.
© Funke Kunststoffe GmbH

Der Einbau eines Inspektionsblocks macht die Rigole für Wartungsarbeiten, Spülungen oder Kamerabefahrungen zugänglich und kann auch zur Entlüftung verwendet werden.
© Funke Kunststoffe GmbH
In die Rigole Ost wird nur das Niederschlagswasser geführt, das von der vorgeschalteten 12 m³ großen KS-Bluebox nicht mehr aufgefangen werden kann. Diese besteht aus werkseitig kunststoffummantelten D-Raintank 3000-Elementen und dient der Speicherung des Regenwassers. Ebenso wie die Rigole sind die Maße individuell planbar: „Um auf die von der Stadt geforderten 12 m³ Wasserreservoir für den Kurpark zu kommen, haben wir die Anlage 2,40 m breit, 4,20 m lang und 1,20 m hoch geplant. Ein integrierter Inspektionsblock DN/OD 400 dient der Wasserentnahme, aber auch der Entlüftung“, beschreibt Planer Lisson.

Nachdem die Rigolen und der Regenwasserspeicher eingebaut sind, konnte im Juni 2022 mit dem Rohbau für die Klinikerweiterung begonnen werden. In Hamm ist man mit dem bisherigen Baustellenfortschritt und den Funke-Produkten sehr zufrieden, wie Sebastian Köppe, Technischer Leiter der KMT, unterstreicht: „Nicht nur mit dem Neubau stellt sich die Klinik zukunftssicher auf. Das Regenwasserkonzept gibt uns außerdem Sicherheit bei Extremwetterereignissen.“

Funke Kunststoffe GmbH

www.funkegruppe.de

x

Thematisch passende Artikel:

Ausgabe 2020-11-12

Regenwassermanagement im Kleingarten mit der KS-Bluebox

www.funkegruppe.de Mit Produkten wie dem D-Raintank 3000, der D-Raintank 3000 Smallbox oder der KS-Bluebox  bietet die Funke Kunststoffe GmbH zukunftsweisende Lösungen, mit denen sich...

mehr
Ausgabe 2018-05

Regenwassermanagement in einer neuen Dimension: D-Raintank 3000, Funke Filterschacht und Funke Sedimentationsschacht

Klimawandel, zunehmende Starkregenereignisse und zunehmende Flächenversiegelung tragen dazu bei, dass die Anforderungen an die Ver- und Entsorgungsleitungen stetig steigen. Oberflächenwasser soll...

mehr
Ausgabe 2019-12

Regenwasser sinnvoll bewirtschaften

Neue Produkte für die Oberflächenentwässerung
Blick in eine kunststoffummantelte KS-Bluebox: Das System eignet sich sowohl f?r die Zwischenspeicherung als auch f?r eine dauerhafte Speicherung von Regenwasser.

Während sich die Fachleute über den Klimawandel noch streiten, sind die Auswirkungen auch in Deutschland zunehmend zu spüren. Vermehrt auftretende Starkregenereignisse mit Überschwemmungen im...

mehr

Wie gehen wir in Zukunft richtig mit Niederschlägen um?

Klimawandel, Starkregenereignisse und Flächenversiegelung tragen dazu bei, dass die Anforderungen an die Ver- und Entsorgungsleitungen stetig steigen. Oberflächenwasser soll möglichst kontrolliert...

mehr
Ausgabe 2022-09

KS-Bluebox sorgt für Sicherheit bei Starkregen

Regenwasserbewirtschaftung made bei Funke

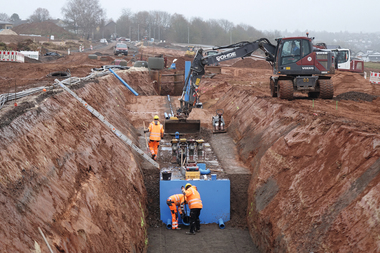

Damit das Regenwasser aus dem neuen Ortsteil nicht ungedrosselt in die vorhandenen Gew?sser oder in die Kanalisation gelangt, wird es in 15 KS-Bluebox-Elementen zwischengespeichert und kontrolliert dem nat?rlichen Wasserkreislauf zugef?hrt.
