Rigolen mit integrierter Filtration

IKT bestätigt die Wirksamkeit und Effizienz des Birco-Systems

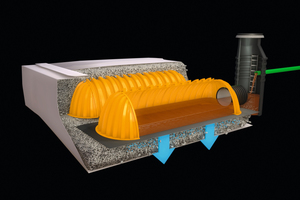

Ab sofort finden interessierte Planer eine Lösung, die eine vollständige Filtration in die Rigolenfüllkörper anpasst. Hierbei ist die Filtrationseinheit zugänglich und einfach zu reinigen.

Die Verantwortlichen bei Birco erhielten jetzt eine positive Nachricht vom IKT, dem Institut für unterirdische Infrastruktur aus Gelsenkirchen. Es hat die Wirksamkeit und Effizienz des Systems offiziell bestätigt. Das System funktioniert – die Werte passen. Marian Dürrschnabel, Teamleiter Produktmanagement, blickt zurück: „Wir waren von den gemessenen Werten überzeugt, nur wollten wir das auch fundiert nachweisen. Durch Referenzobjekte und Langzeitstudien waren ausreichend Daten verfügbar. Die Prüfung durch das IKT war umfangreich und mit kritischen Fragen versehen. Als die Bestätigung und das Gutachten für den Filtrationstunnel kamen, hat uns das einen kräftigen Motivationsschub gegeben.“ Das vorgestellte System „Filtrationstunnel“ für die Rigolentunnel von Stormtech sei laut Hersteller aktuell einzigartig und beantworte mehrere Herausforderungen im Tiefbau.

System vereinfacht Umgang mit Rigolen

Dank der Integration des Filtrationstunnels in die übrige Anlage wird die Planung enorm vereinfacht. „Es fallen einige Behandlungselemente weg, die andere Rigolenanlagen vorgeschaltet haben. Die Rigole hat einen enormen Durchflusswert bei voller Filtrationsleistung. Das ist ein absolutes Alleinstellungsmerkmal und spart Betreibern und Kommunen viel Geld“, betont Dürrschnabel die Vorteile. Das System ist patentiert und nach Herstellerangaben in dieser Form einzigartig. Ein weiteres Detail ist das Bändchengewebe aus spezieller Fertigung – dieses Material ermöglicht hohe Rückhaltewerte bei gleichzeitig

großem Durchfluss.

Messungen mit Bestwerten

Die Messungen bei den Referenzobjekten bewiesen es: mit dem Durchgangswert nach DWA M 153 Typ D13 von 0,3 ist der Filtrationstunnel für die Rigolen ein Spitzenreiter bei ähnlichen Anlagen. Die Leistung des Filtrationstunnels ist vergleichbar zu Sandfiltern mit einer Schüttung von 60 Zentimetern der Körnung 0/4 Millimeter. Das Sediment wird ausschließlich im Filtrationstunnel gesammelt, das übrige System bleibt sauber. Die bestätigten Werte AFS > 80% und MKW ≥ 90% unterstreichen die Leistungsfähigkeit.

Schnelle und einfache Installation

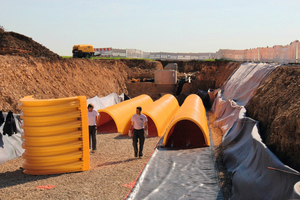

Nicht nur die Messwerte überzeugen, denn die praktischen Stärken liegen im Aufbau. Die Tunnel werden gestapelt geliefert, einfach ausgelegt und ineinandergesteckt − keine Verbinder, keine Verkantung oder andere komplizierte Montagetechniken sind notwendig. Die Rigolentunnel werden mittels Aufschütten von Gesteinsmaterial bis zur Belastungsklasse SLW 60 stabilisiert. Zudem sorgt die Gewölbeform für die Lastabtragung.

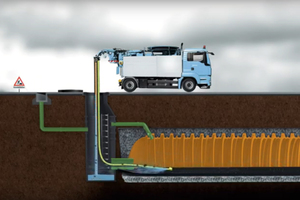

Beim System MC 4500 ist der Filtrationstunnel dank des offenen Gewölbes ohne Querstreben mit einer maximalen Höhe von 1,60 Metern einfach zu reinigen und begehbar. „Der Individualisierungsgrad ist besonders hoch, das macht die Planung flexibel und wir freuen uns, die Interessenten ganz objektbezogen zu beraten“, betont Marian Dürrschnabel.

Birco GmbH

www.birco.de
