Layher Flexbeam

Hohe Tragfähigkeit, niedrige Bauhöhe

Mit dem neuen, hochtragfähigen Aluminium-Träger Flexbeam hat Layher eine
wirtschaftliche und zugleich nutzerfreundliche Systemlösung für stehende und
hängende Flächengerüste entwickelt.

Ein Großteil der deutschen Brücken – ein wichtiger Teil der Verkehrsinfrastruktur – ist in schlechtem Zustand und muss saniert oder neu gebaut werden. Um einen Verkehrskollaps zu vermeiden, will der Bundesverkehrswegeplan 2030 in den nächsten 10 – 15 Jahren rund 270 Milliarden Euro in den Erhalt der Bestandsnetze sowie Aus- und Neubauprojekten investieren. Damit sollen Engpässe auf Hauptachsen und in wichtigen Verkehrsknotenpunkten beseitigt werden. Entsprechend hoch ist derzeit der Bedarf an sicheren Arbeitsplattformen, zum Beispiel Hängegerüsten als Zugang zu Brückenkappen und zur Brückenuntersicht. Anwendungen, bei denen bislang zeitaufwendige, speziell angefertigte Sonderkonstruktionen aus Holz oder Gitterträgern mit dem Nachteil der geringeren Durchgangshöhe zum Einsatz kamen.

Wirtschaftliche Montage im System

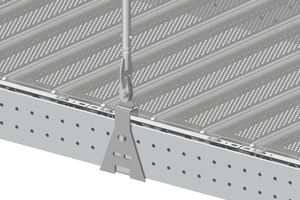

Mit dem neuen, hochtragfähigen Aluminium-Träger Flexbeam hat Layher für seine Kunden jetzt eine deutlich wirtschaftlichere und zugleich nutzerfreundlichere Systemlösung für stehende und hängende Flächengerüste entwickelt. Das in verschiedenen Längen erhältliche Ergänzungsbauteil besitzt im Vergleich zum vielfach eingesetzten Stahlgitterträger 450 eine um ca. 40 Prozent höhere Biegetragfähigkeit, was größere Stütz- und Abhängeraster erlaubt. Layher-Systemböden lassen sich dank der U-förmigen Profiloberseite direkt einhängen und mittels einer einfach zu montierenden Abhubsicherung fixieren. In Verbindung mit den schraubenlosen Verbindungstechniken ist so eine deutlich schnellere Montage gewährleistet. Infoblätter mit Statik-Angaben erleichtern die Planung.

Vielseitig im Einsatz

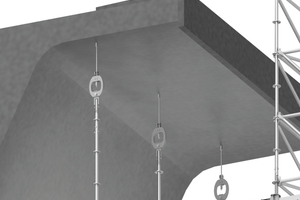

Leistungsfähig und gleichzeitig flexibel im Einsatz: Trotz höherer Tragfähigkeit ist der Aluminium-Träger Flexbeam mit einer Bauhöhe von nur 280 Millimetern rund 40 Prozent niedriger als Stahlgitterträger 450. Die dadurch größere Durchgangs- bzw. Durchfahrtshöhe bei Hängegerüsten bietet erweiterte Anwendungsmöglichkeiten, zum Beispiel im Straßenverkehr oder in Industrieanlagen. Für Hängegerüste gibt es dabei passende Zusatzbauteile wie einen Aufhängeschuh oder einen Trägeranschluss zum Andübeln am Bauwerk. Auch die Kombination mit Allround-Serienteilen ist problemlos möglich. Für den Weiterbau im Layher Systemmaß – zum Beispiel für den Seitenschutz – steht ein passender Stielanschluss zur Verfügung. Als Systembauteil ist der Flexbeam im Gegensatz zu Sonderkonstruktionen aus Holz zudem wiederholt und flexibel einsetzbar – eine effiziente Lösung.

Erfolgreich im Einsatz

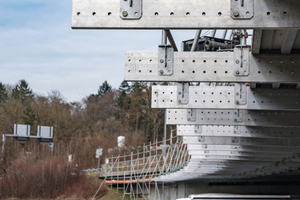

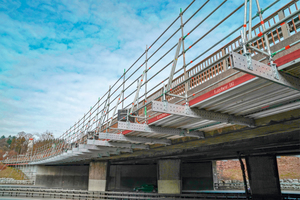

Bei der Sanierung einer Autobahnbrücke an der A1 zwischen Bern und Zürich kam der Aluminium-Träger Flexbeam bereits erfolgreich als Kappengerüst zum Einsatz. Mit der Neuentwicklung konnte das schweizerische Gerüstbauunternehmen die geforderte Durchfahrtshöhe problemlos einhalten. Auch für Effizienz war nach Angaben des Geschäftsführers gesorgt: „Für die Montage wurde die vielbefahrene Autobahn abschnittsweise gesperrt und die insgesamt rund 70 Meter lange Konstruktion von einem Rollgerüst aus errichtet. Da durch die hohe Tragfähigkeit des Aluminium-Trägers Flexbeam größere Abstände der Abhängepunkte als mit Stahlgitterträgern möglich sind, ließen sich zeitraubende Bohrarbeiten an der Brückenuntersicht reduzieren. Auf diese Weise konnten wir das Hängegerüst wirtschaftlich realisieren und gleichzeitig die Zeit für die Sperrungen der sechsspurigen Autobahn minimieren. Eine Win-Win-Situation für uns und unsere Kunden. Premiere bestanden.“

Wilhelm Layher GmbH & Co. KG

www.layher.de
