Wirtschaftliches Hängegerüst
aus Layher Flexbeam

Sicheres Arbeiten in 60 Metern Höhe

Bei der Sanierung der Magdalena-Brücke in Fribourg war ein Arbeitsgerüst für
Korrosionsschutzarbeiten an den zwei Stahlträgern des Brückenunterbaus not-wendig. Die Lösung: Ein Hängegerüst aus dem neuen Aluminium-Träger Flexbeam.

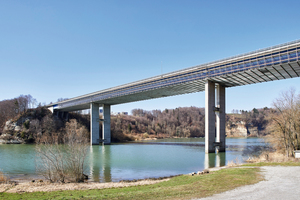

Der Bau der über 300 Meter langen Magdalena-Brücke über den Fluss Saane war für Fribourg, in der französischen Schweiz gelegen, von strategischer Bedeutung. Sie bindet die Hauptstadt des gleichnamigen Kantons an das nationale Verkehrsnetz an. Inzwischen ist die 1971 eingeweihte Stahlverbundbrücke jedoch in die Jahre gekommen – der Korrosionsschutz an den zwei Stahlträgern des Brückenunterbaus muss erneuert werden.

„Für sicheres Arbeiten in rund 60 Metern Höhe war dazu auch ein Arbeitsgerüst notwendig“, wie Gerüstspezialist Roland Hassert berichtet. „Ein Standgerüst von rund 300 Metern Länge war zum einen technisch nicht möglich und zum anderen wirtschaftlich nicht sinnvoll“, ergänzt der Diplomingenieur, der bei Layher für die Anwendungstechnik Bau verantwortlich ist.

„Durch unser integriertes System finden unsere Kunden bei Layher aber für jede Anforderung immer eine ebenso wirtschaftliche wie sichere Lösung. Bei diesem Brückensanierungs-Projekt ist die Lösung ein Allround-Gerüst in Verbindung mit dem neuen Ergänzungsbauteil ‚Flexbeam‘.“

Layher Flexbeam: Niedrige Bauhöhe und trotzdem hohe Tragfähigkeit

Bei Brückenbau und Brückensanierung überzeugt der Aluminium-Träger Flexbeam mit niedriger Bauhöhe und – im Vergleich zu konventionellen Lösungen – deutlich höherer Biege- und Querkrafttragfähigkeit. „Durch die hohe Tragfähigkeit des Flexbeams konnten sowohl die bei Arbeitsgerüsten üblichen wirtschaftlichen Feldlängen von 2,57 Metern beibehalten als auch die Abhängepunkte an der Brücke um rund 60 Prozent reduziert werden. Dies sparte Zeit bei der Montage, schont das Bauwerk und erleichtert das Arbeiten unter der Brücke, da weniger Aufhängungen den Weg versperren“, bekräftigt Hassert. „Bei einer Konstruktion auf Basis von Gitterträgern hätten mehr als doppelt so viele zeitraubende Bohrungen vorgenommen werden müssen – und das in 60 Metern Höhe.

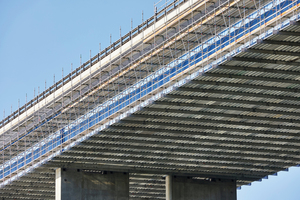

Errichtet wurde das abgehängte Flächengerüst im Freivorbau – also aus der gesicherten Lage. Für die Arbeiten an den seitlichen Flächen der Brücken-Stahlträger konnten durch die Kombinierbarkeit mit dem Allround-Gerüst anschließend problemlos Arbeitsgerüste auf dem Hängegerüst integriert werden – ebenso wie Geländer als Absturzsicherung am Rande des Hängegerüsts. Eine effiziente und zugleich sichere Lösung.

Wirtschaftliche und Nutzer-freundliche

Systemlösung

Mit dem neuen, hochtragfähigen Aluminium-Träger Flexbeam hat Layher für seine Kunden jetzt eine wirtschaftlichere und zugleich anwenderfreundlichere Systemlösung für stehende und hängende Flächengerüste entwickelt. Das in verschiedenen Längen erhältliche Ergänzungsbauteil besitzt im Vergleich zum vielfach eingesetzten Stahlgitterträger 450 eine deutlich höhere Biegetragfähigkeit, was größere Stütz- und Abhängeraster erlaubt und den Aufwand bei der Montage entscheidend reduziert.

Im Gegensatz zu Konstruktionen mit Gitterträgern kann der Flexbeam außerdem ohne zeitaufwendige Aussteifung des Druckgurtes montiert werden. Layher Systemböden lassen sich dank der U-förmigen Profiloberseite direkt einhängen und mittels einer einfach zu montierenden Abhubsicherung fixieren. In Verbindung mit den schraubenlosen Verbindungstechniken ist so eine deutlich schnellere Montage gewährleistet. Infoblätter mit Statik-Angaben erleichtern die Planung.

Leistungsfähig und gleichzeitig flexibel im Einsatz: Trotz höherer Tragfähigkeit ist der Aluminium-Träger Flexbeam mit einer Bauhöhe von nur 280 Millimetern rund 40 Prozent niedriger als Stahlgitterträger 450. Die dadurch größere Durchgangs- bzw. Durchfahrtshöhe bei Hängegerüsten bietet erweiterte Anwendungsmöglichkeiten, zum Beispiel im Straßenverkehr oder in Industrieanlagen. Für Hängegerüste gibt es dabei passende Zusatzbauteile wie einen Aufhängeschuh oder einen Trägeranschluss zum Andübeln am Bauwerk. Auch die Kombination mit Allround-Serienteilen ist problemlos möglich. Für den Weiterbau im Layher-Systemmaß – zum Beispiel für den Seitenschutz – steht ein passender Stielanschluss zur Verfügung. Als Systembauteil ist der Flexbeam im Gegensatz zu Sonderkonstruktionen aus Holz zudem wiederholt und flexibel einsetzbar.

Ausgezeichnete Systemlösung

Eine Neuheit, die auch Bauprofis überzeugt: Auf Basis einer Befragung von über 250.000 Bauunternehmen und Bauherren wurde Layher für die Entwicklung des Flexbeams jetzt der französische Innovationspreis „Mat d’Or“ in der Kategorie „Ausstattung und Werkzeuge“ verliehen.

„Wir freuen uns sehr über diese Auszeichnung“, erklärt Layher-Geschäftsführer Wolf Christian Behrbohm. „Der Innovationspreis unterstreicht nicht nur unsere führende Rolle im Bereich Systemgerüste, sondern bestärkt uns auch in unseren Bemühungen, unsere Kunden durch innovative Systemlösungen erfolgreich zu machen. Dazu gehört die Weiterentwicklung unserer Systeme im Rahmen unserer Philosophie Layher Lightweight – dem Effizienzpaket im Gerüstbau.Und dazu gehören passende Ausbauteile wie der Aluminium-Träger Flexbeam, mit denen Gerüstbauunternehmen Lösungen für neue Aufgabenstellungen in Industrie und Bauhandwerk bieten oder bestehende Anforderungen noch wirtschaftlicher realisieren können. Damit unsere Kunden immer den entscheidenden Wettbewerbsvorteil im Markt haben“, so Behrbohm.

Wilhelm Layher GmbH & Co KG

www.layher.com
