Durchdachtes Rinnensystem

ACO Drain Multiline Seal in – Allrounder für den GaLaBau

Kleine Oasen im Alltag – praktizierter Umwelt- und Naturschutz: Das ist Garten- und Landschaftsbau. Die Vielfalt trifft auf Anspruch – Anspruch an Entwässerungslösungen, die effektiv, effizient und zugleich ästhetisch sein müssen.

Stadtplanern und Verarbeitern obliegt bei der Realisierung von Garten- und Landschaftsbauprojekten eine hohe Verantwortung. Denn Grünanlagen sollen nicht nur Ausdruck von Lebensqualität und -kraft sein, sie müssen auch dem Anspruch an Wirtschaftlichkeit, Sicherheit sowie Natur- und Umweltschutz genügen. Bereits 2016 entwickelte ACO mit der ACO Drain Multiline Seal in ein neuartiges Rinnensystem, das alle Anforderungen an ein modernes Regenwassermanagement erfüllt. 2019 wurde die Produktfamilie um die ACO Drain Multiline HD Seal in für Anwendungen im Schwerlastbereich erweitert. Mit dem durchdachten Rinnensystem ergeben sich daher eine Vielzahl an Gestaltungsmöglichkeiten für die Freiflächenentwässerung im GaLaBau.

Serienmäßig dicht – zum Bauwerks- und Gewässerschutz

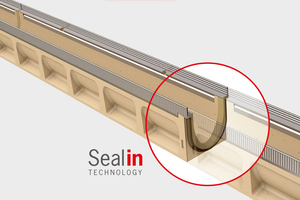

Die Entwicklung der Seal-in-Technologie hatte das Ziel, verunreinigtes Oberflächenwasser zu sammeln und ohne Verluste zur Behandlung oder (Wieder-) Verwendung weiterzuleiten. Erreicht wird dies durch den wasserdichten Rinnenkörper aus ACO Polymerbeton sowie die zertifizierte, serienmäßige EPDM-Dichtung am Rinnenstoß. Durch die in Langzeittests nachgewiesene Dichtheit gemäß den Anforderungen der DIN EN 4133 / DIN 19580 werden Schadstoffeinträge in Boden und Grundwasser vermieden und irreversible Schäden an Betonfundamenten von vorherein minimiert.

Einsparpotential bei Produkt, Installation und Wartung

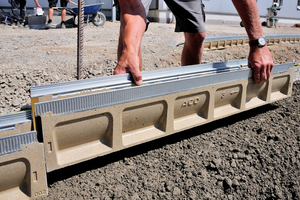

Aufgrund der verbesserten Rinnenkörper-Geometrie (V-Querschnitt), ebene Übergänge am Rinnenstoß und die glatte Oberfläche des ACO Polymerbetons wird die Fließgeschwindigkeit des in der Rinne gesammelten Wassers erhöht. Somit wird der Einsatz kleinerer Nennweiten möglich. Das geringe Gewicht der Polymerbeton-Rinnenkörper und das einfache Stecksystem (Versetzen von oben) vereinfacht das Handling. Das reduziert beim Verlegen Zeit und Kosten. Darüber hinaus sind durch die optimale Selbstreinigungsfunktion des Polymerbetons Kosteneinsparungen bei der Wartung und Reinigung möglich.

Gestaltungsfreiheit bis in den Schwerlastbereich

Die Garten- und Landschaftsplanung ist sehr vielfältig. Neben der Gehwegsplanung bei Grünflächen gehören auch Verkehrsflächen für Fahrzeuge mit hohen Radlasten oftmals zur Infrastruktur. Für den Bereich punktet die ACO Drain Multiline HD Seal in. Die Ingenieure von ACO haben bei der Entwicklung der „HD“ ein besonderes Augenmerk auf eine praxisgerechte Verwendung in Lkw-Verkehrsflächen gelegt.

Der Zusatz „HD“, der für Heavy Duty steht, beinhaltet eine verstärkte Rinnenkonstruktion mit einer 12 mm Gusskante, die in Verkehrsflächen der Belastungsklasse D 400 gemäß DIN EN 1433 ein direktes Anarbeiten von Oberflächenbelägen ermöglicht. Mit den Design-Gussrosten z. B. in Längsstaboptik wie auch die Freestyle-Roste ergeben sich nun auch im Schwerlastbereich neue Möglichkeiten in der Gestaltung.

Anspruch trifft Design

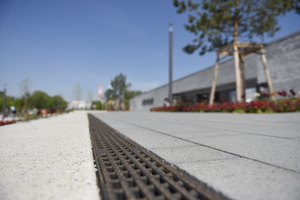

Entwässerungssysteme im Freiflächenbereich sind mehr als nur technische Bestandteile der Infrastruktur. Im Kontext mit der Garten- und Landschaftsarchitektur und über die Anforderungen an Funktionalität, Sicherheit und Belastbarkeit hinaus wird die Entwässerung zum Gestaltungselement.

Hierfür bietet das bewährte Rinnensysteme ACO Drain Multiline Seal in mit den Zargen in Stahl verzinkt und Edelstahl sowie das ACO Drain Multiline HD Seal in mit der Gusszarge eine ideale Rostplattform. Ein breites Programm an Abdeckungen in vielen Formen, Farben und Materialien erfüllt alle Ansprüche an Ästhetik, Funktionalität und Belastung.

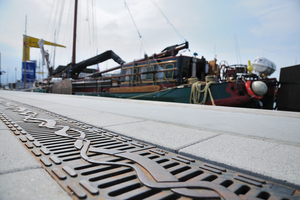

Um dem Planer die Auswahl der richtigen Konstruktions- und Designlösung zu vereinfachen, steht unter www.draindesign.de ein Konfigurator für ACO Drainlock-Roste zur Verfügung. Er ermöglicht es, ACO-Rinnenabdeckungen für Multiline nach optischen Kriterien auszuwählen. Ist als Rinnenabdeckung ein kundenspezifisches Design gewünscht, lässt sich mit den ACO Freestyle-Gussrosten gem. DIN EN 1433 die Entwurfsfreiheit der sichtbaren Oberfläche fast grenzenlos erweitern.

Transparent und sicher planen mit BIM Revit-Daten
von ACO Tiefbau

Planungssicherheit und Kosteneffizienz sind für alle an einem Bauvorhaben Beteiligten von großer Bedeutung. Mit dem Building Information Modeling (BIM), der Methode der Datenerfassung und -vernetzung, können alle relevanten Daten, die bei der Planung und Ausführung bis hin zur Bewirtschaftung eines Gebäudes nötig sind, erfasst, verwaltet und zwischen den Beteiligten ausgetauscht oder für die weitere Bearbeitung übergeben werden. Zur Unterstützung von Planern und Architekten stellt ACO die BIM-Daten für die ACO Drain Multiline Seal in in verschiedenen Revit-Formaten zur Verfügung.

ACO Tiefbau Vertrieb GmbH

www.aco-tiefbau.de
