Vorzeige-Sportstätte in Wien

Fußballstadionbau: Schnelle Schalzeiten mit Manto und Topec

Zu den derzeit wichtigsten österreichischen Bauprojekten zählt sicherlich der Neubau der Generali Arena in Wien. Hünnebeck Austria versorgt die Baustelle dabei mit Schalungslösungen für Wand und Decke.

Aufbruch in eine neue Ära, so beschreibt der Traditionsfußballverein Austria Wien seine baulichen Aktivitäten am Laaer Berg im Wiener Gemeindebezirk Favoriten. Hier entsteht die neue Generali Arena – Österreichs erstes nachhaltiges Fußballstadion. Rund 42 Mio. Euro investiert der Verein in die Neugestaltung der Sportstätte, die konsequent dem Nachhaltigkeitsgedanken folgt und eine Zertifizierung gemäß dem internationalen Auszeich­nungssystem DGNB der Österreichischen Gesellschaft für Nachhaltige Immo-
bilienwirtschaft anstrebt. Der Stadionbau ist das Herzstück des Infrastrukturprojekts S.T.A.R. (Stadion, Trainingsplätze, Akademie, Regionales Nachwuchs-
zentrum), in dessen Rahmen auch die Neugestaltung der Trainingsplätze, die Erweiterung der Akademie und ein neues regionales Nachwuchszentrum eingebunden sind.

Vier-Sterne-Arena

Bis 2018 wird die Generali Arena auf eine Kapazität von 17.500 Zuschauer (national) bzw. 15.000 (international) erweitert, teilerneuert und auf den Standard einer UEFA-Vier-Sterne-Arena angehoben. Ob Photovoltaik-
anlage auf dem Dach, Regenwassersammlung zur Rasenbewässerung, eine Wasseraufbereitungsanlage, Barrierefreiheit, Wiederverwendung von Abbruchmaterial und Aushub oder auch höchste Energieeffizienz – das Stadionkonzept betrachtet den gesamten Lebenszyklus des Gebäudes unter optimierten ökologischen, ökonomischen und soziokulturellen Aspekten. Entsprechend umfangreich gestalten sich Haustechnik und Innenausbau des Stadions, für den im Bauzeitenplan ein ganzes Jahr veranschlagt wird. Die Rohbauzeiten hingegen sind auf nur zehn Monate terminiert. Nach dem Abriss der 33 Jahre alten Nordtribüne und der wenig jüngeren Westtribüne im Sommer vergangenen Jahres läuft ihr Neubau aus jeweils zwei Rängen, wodurch eine Angleichung an das Dachniveau der Ost-Tribüne erfolgt.

Fertigteile und Ortbeton effizient verknüpft

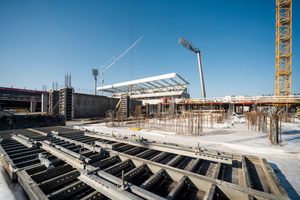

Um den Rohbau möglichst zügig abwickeln zu können, hat die bauausführende ARGE Swietelsky, Habau, Hazet ein Baustellenkonzept entwickelt, das die Nutzung von Betonfertigteilen und Ortbeton effizient miteinander verknüpft. Seit Mitte November bringen Lkw sukzessive rund 1.200 Fertigteile auf die Baustelle – Zahnträger, Hauptträger und Tribü­nenstufen. Gleichzeitig werden rund 22.000 m3 Transportbeton verbaut – beispielsweise beim Parkhausneubau, dem Bau der diversen Logen und VIP-Bereiche. Einen hohen Anteil machen dabei Sichtbetonflächen in der Qualität SB2 aus, weshalb besonderes Augenmerk auf den Einsatz hochwertiger Schalsysteme gelegt wird.

Top Schalzeiten dank Topec

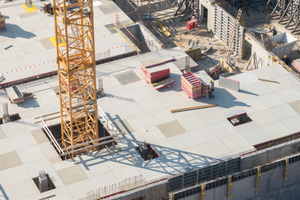

Das ausführende Wiener Schalungsunternehmen Anna König Betriebs- und Ausführungs GmbH setzt auf die Produkte und Dienstleistungen von Hünnebeck Austria. Für die auszuführenden Deckenflächen hat das Unternehmen insgesamt 3.200 m2 der Topec Modulscha­lung im Einsatz – einen großen Anteil (ca. 44 Prozent) als Kaufschalung, den Rest als Miet­material. Die Detailplanungen für die Herstellung der bis zu 50 cm starken Deckenflächen haben die Schalungs-
spezialisten von Hünnebeck Austria übernommen. Eine ausgeklügelte Kombination aus Topec Großtafeln (180 cm x 180 cm) und 180 cm x 90 cm großen Tafeln sorgt für eine passende Abstimmung auf die spezifischen Baustellenbedingungen.

Die Anna König Betriebs- und Ausführungs GmbH arbeitet zum wiederholten Mal mit Hünnebeck zusammen und fühlt sich gut aufgehoben bei den Schalungsspezialisten aus Maria Lanzen­dorf: „Hier bekommen wir nicht nur durchweg Qualitätsprodukte, sondern erhalten auch die passende technische Unterstützung, die uns hilft, die engen Vorgaben des Bauzeitenplans einzuhalten.“

Vorarbeiter Selhadin Zekovic führt die Schalungskolonne vor Ort und verrät: „Bei der Generali Arena ist es vor allem die Topec Deckenschalung, die uns mit ihrer simplen und si­cheren Handhabung sehr schnelle Ein- und Ausschalzeiten beschert.“ Die Tafeln der trägerlosen Alu-Modulschalung werden mit wenigen Handgriffen durch maximal zwei Mann vom sicheren Boden aus montiert: Tafel in das Lager einhängen, hochschwenken und abstützen. Das Ausschalen geschieht in umgekehrter Reihenfolge – ebenfalls sehr zeitsparend.

Sichtbetonvorgaben fordern besondere Maßnahmen

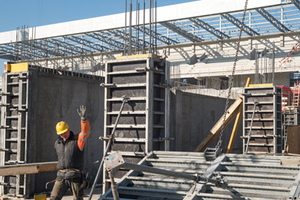

Ähnlich positiv beurteilt die Baustelle auch den Einsatz des Wandschalungsklassikers Manto, der mit einer Vorhaltemenge von rund 800 m2 auf der Stadion-Baustelle vorhanden ist. Mit Manto Hilfe wird beispielsweise die aufgelöste Tragstruktur der neuen Tribünen her­gestellt – eine optisch attraktive Variante aus stark bewehrten Fachwerkelementen (anstelle der ansonsten üblichen massiven, großflächigen Stahlbetonwände). Diese in Sichtbeton­klasse 2 ausgeschriebenen Elemente werden mit selbstverdichtendem Beton hergestellt, weshalb ein besonderer Füllstutzen in die Schalelemente eingebaut wurde.

Auch beim Bau der diversen Treppenhäuser ist SB2 gewünscht – mit besonderem Augenmerk auf dem Ankerbild. Für diese speziellen Herausforderungen haben die Baustelle und die Hünnebeck Schalungsplanung in enger Zusammenarbeit praktikable Detail-
lösungen entwickelt: Bei­spielsweise zur Herstellung der Stirnseite eines Treppenhauskerns, der mit einem Aufzug­schacht gekoppelt ist. Hier galt es, eine spezielle Schalungslösung zu entwickeln, die das Ankerbild und die statischen Anforderungen gleichermaßen erfüllt. Die Lösung: Auf der Stirnseite wird die Manto Schalung mit einer H20 Trägerschalung gekoppelt.

Auch für alltägliche Aufgaben geeignet

Neben solchen Sonderlösungen erfüllt die Manto Großrahmenschalung auf der Arena-Baustelle aber auch viele alltägliche Aufgabenstellungen, beispielsweise beim Bau einer massiven Stützwandkonstruktion. Diese wird den Niveausprung zwischen den Trainingsplätzen und einer 2 m hohen Aufschüttung abfangen. Auch bei der Herstellung der einhäuptigen Wände für die zweistöckige Tiefgarage unterhalb der Nordtribüne war die Manto im Einsatz.

All diesen unterschiedlichen Herausforderungen wird die Manto Schalung dank ihres umfangreichen Tafelsortiments problemlos gerecht. Das ausgereifte System ist der robuste Allrounder unter den Hünnebeck Wandschalungen und lässt auch im aufgestocktem Zu­stand einen Betondruck von 80 kN/m2 zu. Dafür sorgt die zum System gehörige spezielle Manto Richtzwinge, mit deren Hilfe zwei Tafeln in nur einem Arbeitsgang fest und fluchtend mitein-ander verbunden werden. Bis zu 40 m2 Schalfläche lassen sich auf diese Weise ohne weitere Aussteifung umsetzen.

Bereits im Sommer diesen Jahres sollen alle Rohbauarbeiten an der Generali Arena beendet sein. Der bislang erzielte Baufortschritt bestätigt das. Den FK Austria Wien freut’s, schließlich möchte er so schnell wie möglich in sein neues Zuhause ziehen.

Hünnebeck Deutschland GmbH

www.huennebeck.de
