Stabile Lösung

Unterflurabzug für die Sand- und Kiesaufbereitung

Waren früher bei Aufbereitungsanlagen für Sand, Kies, Schotter und Splitt die Tunneleinsätze oft aus gewellten Stahlrohren, so werden heute moderne Anlagen häufig aus Rahmenbauwerken erstellt, die aus Beton-Fertigteilen bestehen.

Bei der Aufbereitung von Sand, Kies, Schotter und Splitt stellt der Transport der Schüttgüter von seiner ursprünglichen Lagerstätte zur Aufbereitungsan­lage einen besonderen Knackpunkt dar. Ziel ist es stets, die Materialien möglichst effizient zu fördern und auf kurzen Wegen sicher einer Aufbereitung zuzu­führen. Die Arbeitsweise ist dabei oft ähnlich: Ein Saug­bagger fördert meist aus einem See ein Kies- Wasser- Gemisch und pumpt es in ein Schöpfrad. Dort wird der Kies aus dem Wasser getrennt und mit einem Halden­band auf eine Vorratshalde gefördert. Unter der Halde ist häufig ein Unterflurabzug positioniert. Über Trichter, die mit Doseuren ausgestattet sind, gelangt das Material, nachdem es geregelt abgezogen wurde, schließlich auf ein Förderband im Tunnel, um den Weg in die Aufbereitungsanlage zu nehmen. Waren früher hierbei die Tunneleinsätze oft aus gewellten Stahlroh­ren, so werden heute moderne Anlagen häufig aus Rahmen­bauwerken zusammengesetzt, die aus Beton-Fertigteilen bestehen.

Hohe Ansprüche an die Bauweise

Projektingenieure, die Komplettanlagen für die Aufbereitung von Sand, Kies, Schotter und Splitt konzipieren, stellen an die Bauweise von Unterflurabzügen immer schon recht hohe Anforderungen: Die Vorteile der Fertigteilbauweise für Unterflurabzüge liegen dabei auf der Hand: Tunnel, die sich aus Rahmenbauwerken zusammensetzen, bleiben auch bei Setzungen ausreichend stabil und verfügen über einen ebenen Boden, um gut begehbar zu sein und sich leicht reinigen zu lassen. Bei den in dieser Anwendung häufig anzutreffenden Tunnelanlagen aus gewellten Stahlrohren ist das dagegen nicht immer der Fall. Deshalb setzen viele Planer auf Tunnelsysteme aus Beton-Fertigteilen.

Schneller Baufortschritt

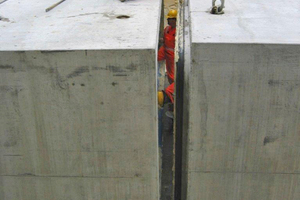

Das Betonfertigteilwerk Kleihues aus Emsbüren liefert für diese Anwendung zum Beispiel Rahmenbauwerke mit einem lichten Innenquerschnitt von 2,5 x 2,5 Metern und einer Baulänge von 3 Metern. Der Aufbau funktioniert dabei ganz simpel: Die Fertigteile werden zusammengezogen und mittels einer werkseitig aufgebrachten elastomeren Doppelkeildichtung zuverlässig abgedichtet. Die Montage eines 50-60 Meter langen Tunnels kann auf diese Weise innerhalb von zwei Tagen erfolgen. Die Stöße sind druckwasserdicht bis 10 m Wassersäule und der Tunnel kann für übliche Haldenlasten bis ca. 18 m ausgelegt werden. Damit erreicht diese Bauweise auch bei ungleichmäßiger Belastung eine deutliche höhere Stabilität als ein herkömmlicher Stahltunnel. Aufgrund des geraden Bodens lässt sich dieser Rohkiestunnel auch sehr gut begehen und gut reinigen.

Kleihues Betonbauteile GmbH & Co. KG

www.kleihues-beton.de
