Schlitzrahmenentwässerung mit integrierter LED-Beleuchtung

Neuartige Lichteffekte und Sicherheit auf Wegen und Plätzen

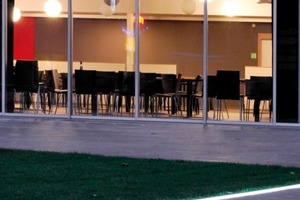

Weiße Lichtlinien sorgen für sichere Wege rund um das Senioren- und Pflegeheim Sint-Jozef in Ertvelde, Belgien

Die LED-Beleuchtung ist in 7 Farben erhältlich: rot, gelb, grün, blau, kaltes Weiß, warmes Weiß und „Regenbogen“ mit aufeinanderfolgenden Farbeffekten. LEDs haben eine Lebenszeit von ungefähr 100.000 Betriebsstunden. Die LED-Stäbe können mühelos ersetzt werden, ohne die tragende Struktur zu entfernen

Das einmalige Entwässerungskonzept für den großen Vorgarten des Seniorenheims beruht auf der Expertise zweier Unternehmen: Aco im Bereich Entwässerung und LEDTechnic für die Beleuchtung

Der Schlitzrahmen ist auch als Edelstahl-
Variante erhältlich – zu sehen auf der GaLaBau, 2010, Halle 4, Stand 327Fotos: Aco

Seit einigen Jahren sorgen Entwässerungsrinnen, getarnt als schmale Schlitze, für eine klare Linienführung auf Plätzen und Wegen, in Gärten und Parks. Nun ist die Schlitzrahmenentwässerung um eine Gestaltungsdimension reicher: Sie birgt einzigartige Lichteffekte. Eine durchdachte Symbiose aus Entwässerungs- und LED-Technik zeigt die 2010 fertiggestellte Installation rund um das Senioren- und Pflegeheim Sint-Jozef in Ertvelde, Belgien. Wichtigster Pluspunkt: ein erhöhtes Sicherheitsgefühl für die Anwohner.

Entwässerung und Beleuchtung – eine harmonische Allianz

Effizient und diskret zu entwässern, dabei gleichzeitig durch Licht auf allen Wegen für ein erhöhtes Sicherheitsgefühl zu sorgen: Für das Seniorenheim in Ertvelde ging dieses Konzept dank der neuartigen Entwässerung von Aco und LEDTechnic auf. Heute unterstreichen weiße Lichtspuren den Charakter der modernen Architektur und führen sicher durch den großen Vorgarten. Weil das Entwässerungssystem als tragende Struktur dient, konnte die 3 cm breite LED-Beleuchtung selbst in der Schutzklasse IP 57 so installiert werden, dass sie vor Staub und Feuchtigkeit gesichert ist. Die Lichtlinien sind auf die Entwässerungsschlitze ausgerichtet und fest in den Rahmen integriert. Um auch Lieferantenfahrzeugen einen Weg über die Allee zum Heim zu ebnen, entschied man sich hier für eine Ausführung aus feuerverzinktem Stahl für die Belastungsklasse D 400 kN. Für eine leichte Reinigung und schnellen Zugang zu den Kabeln sorgen an den Kreuzungspunkten platzierte, diskrete Inspektionselemente. Mit Hilfe eines 10 cm hohen Rahmens wurden Pflastersteine und Fliesen präzise gegen die Schlitze ausgerichtet. Zusätzliche Schleifarbeiten konnten so vermieden werden.

Kostenvorteil durch Einbau
ohne Elektriker

Großer Einbauvorteil: Zur Installation der Verteilerkabel und Verbindung der Anschlussstücke muss kein Elektriker hinzugezogen werden. Zwanzig Meter LED-Stäbe lassen sich mit einem einzigen Transformator im Gebäude verbinden. Erweiterbar ist das System durch eine automatische Bedienung über ein Programmiergerät oder einen Detektor, der die Lichtintensität im Freien registriert.n
