Noe: Noetop Eins A

Abbildungen: Noe-Schaltechnik, Süssen

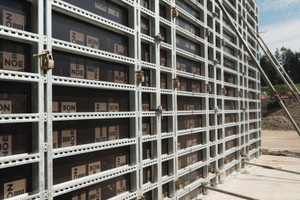

Einseitig ankern ohne neues System: Mit der Noetop Eins A ist es möglich, eigene Noetop-Schaltafel-Bestände oder Teile davon auf einseitige Ankertechnik umzurüsten.

Abbildungen: Noe-Schaltechnik, Süssen

Abbildung: Noe-Schaltechnik, Süssen

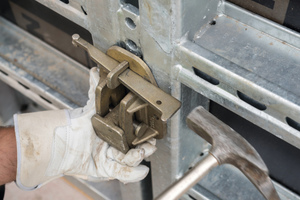

Um den Ankerstab an der Stellseite aufzunehmen, muss dort ein Schwenklager in die integrierte Gurtung der Großflächenelemente geklemmt werden.

Abbildung: Noe-Schaltechnik, Süssen

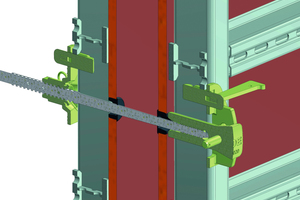

Diese Grafik zeigt den Querschnitt der Ankerstelle der Noetop Eins A mit Noe-Konusankerstab, Schwenklager sowie Verstellmutter.

Abbildung: Noe-Schaltechnik, Süssen

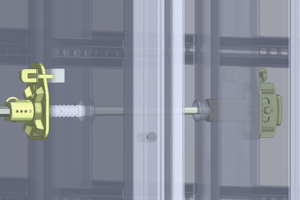

Noetop Eins A wird über die integrierte Gurtung der Noetop-Großflächenschaltafeln installiert. Bei kleineren Elementen ist eine sogenannte Spannlochbrücke nötig.

Abbildung: Noe-Schaltechnik, Süssen

Besitzer der Noe Top können nun auch einseitig ankern, ohne ein neues Schalungssystem kaufen zu müssen. Mit etwas Eigenleistung beim Umrüsten können Bauunternehmen später Zeit beim Ankern sparen.

Auf der Bauma 2016 ging Schalungshersteller Noe mit der Neuheit Noetop Eins A an den Markt. Die Besonderheit am Noe-System: Die bekannte schwere Rahmenschalung Noetop lässt sich zum System
Noetop Eins A umrüsten, Kunden müssen nicht in ein neues Schalsystem investieren. Unternehmer, die bereits entsprechende Noetop Standardschaltafeln im Bestand haben, können das System auf zwei Wegen fit für die einseitige Ankerung machen.

Noetop wird zu Eins A

Am besten für die Umrüstung geeignet sind die Noe-top-Großflächenschaltafeln mit integrierten, senkrechten Gurtungen. Zur Aufnahme des Ankerstabs ist ein Schwenklager nötig, das in die Gurtungsprofile geklemmt wird. Nach der Installation ist die Stellseite damit bedienfrei. Auf der Schließseite wird jeweils eine Eins-A-Verstellmutter vor das korrespondierende Ankerloch in die Gurtung geklemmt. Für das Umrüsten von Standardtafeln sind Spannlochbrücken lieferbar, die an der gewünschten Ankerstelle eingebaut werden. Dazu muss der Anwender an einer exakt abgemessenen Stelle die Schalhaut durchbohren und die Brücke aufsetzen. Das Schwenklager an der Stellseite lässt vertikalen Versatz und Schrägstellen der Tafeln zu, aber auf Genauigkeit beim Bohren der Ankerlöcher sollte geachtet werden. Kostengünstige Gummidichtungen dichten die Ankerstäbe ab. Für die alle Wandstärken von 15 bis 40 cm hat Hersteller Noe insgesamt drei konische Ankerstäbe im Programm, die speziell für das System entwickelt wurden. Die Wandstärke wird an einer sogenannten Stellmutter im 10-mm-Raster eingestellt. Bei kleinen Querschnitten wie Säulen oder kurzen Wandscheiben sollten Anwender beachten, dass der zulässige Frischbetondruck der Noetop 60 kN/m^{2 beträgt und somit nicht beliebig schnell betoniert werden kann. Die Tragkraft des einzelnen konischen Ankers für das System Noetop Eins A wird vom Hersteller mit 90 kN angegeben, die vorgegebene Anzahl an Ankerstellen in den Tafeln begrenzt die Steiggeschwindigkeit.}
