Nedo Tubus 2: Laser-Vermessung im Tiefbau
www.nedo.com

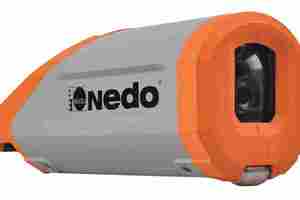

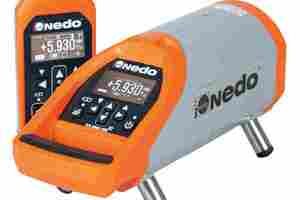

Gegenüber dem Vorgängermodell soll der Tubus 2 bei reduzierten Gehäuseabmessungen mit einem Durchmesser von nur 120 mm eine höhere Leistung bieten. Dazu wurde der Kanalbaulaser mit einer grünen Laserdiode ausgestattet, um eine noch bessere Sichtbarkeit zu erzielen. Auch das Bedienkonzept wurde nutzerfreundlicher gestaltet: Die neue, bidirektionale Funkfernbedienung ermöglicht es nun, nicht nur Befehle an den Laser zu senden, sondern auch Informationen vom Laser zur Fernbedienung zu übertragen. Auf diese Weise können Informationen am Laser sowie an der mobilen Steuereinheit synchron dargestellt werden. Erleichtert wird die Bedienung zusätzlich durch den Einsatz des exakt gleichen Displays und Tastatur-Layouts am Kanalbaulaser sowie an der Fernbedienung.
Besonderer Wert wurde bei der Entwicklung des SmartControl-Bedienkonzepts darauf gelegt, dass die am häufigsten benötigten Funktionen intuitiv ohne unnötige Zwischenschritte ausgeführt werden können. Gefälle lassen sich zum Beispiel innerhalb eines Bereichs von -15 Prozent bis +40 Prozent direkt eingeben. Außerdem werden Querneigungen automatisch kompensiert. Das Gehäuse besteht außerdem aus Aluminium, was ebenfalls zur Langlebigkeit des Geräts beiträgt. Zusätzlich verfügt der Tubus 2 nun über den sogenannten Pipe-Slider: An der Unterseite der Gehäusefront ist eine robuste, breite Rolle angebracht. Damit lässt sich der Kanalbaulaser sehr einfach in ein Rohr einführen, ohne dass das Gehäuse dabei zerkratzt oder gar beschädigt wird. Mit Hilfe des variablen Fußkonzepts und der höhenverstellbaren Zieltafel aus Aluminium kann der Kanalbaulaser Tubus 2 auf unterschiedliche Rohrdurchmesser von 150 mm, 200 mm, 250 mm und 300 mm angepasst werden.
In den Kanalbaulaser wurde eine zusätzliche Infrarotverbindung integriert. Sobald die Funkverbindung abbricht, wird automatisch auf die Infrarotverbindung umgeschaltet. Dadurch wird auch unter schwierigen Gegebenheiten eine Signalreichweite von bis zu 150 m erreicht.
Der Tubus 2 lässt sich in einem Temperaturbereich von -20 °C bis +50 °C einsetzen. Durch die hohe Schutzklasse IP68 übersteht er kurze Eintauchphasen in Wasser unbeschadet, etwa wenn Rohre geflutet werden. Auch die Fernbedienung zeichnet sich mit IP67 durch eine sehr hohe Schutzklasse aus.
