Klimaneutrale Produktion und Lieferung

Retentionsanlage aus 42.200 Graf EcoBloc Inspect Smart Modulen

Saint Gobain, einer der weltweit führenden Hersteller von Baumaterialien, hat sich zum Ziel gesetzt, bis 2050 CO2-neutral zu sein. Beim Ausbau des Isover-Standorts im südfranzösischen Orange hat sich deshalb das Unternehmen für eine Regenwasser-Rückhalteanlage von Graf entschieden.

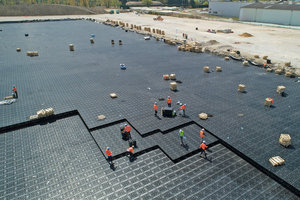

Am Standort wurde ein gigantisches Lager- und Logistikgebäude (432 x 180 Meter) mit etwa 77.760 Quadratmetern Grundfläche gebaut. Die Fläche entspricht der Größe von etwa elf Fußballfeldern. Das Niederschlagswasser wird in einer unterirdischen Retentionsanlage (249,60 x 54,40 x 0,70 Meter) von Graf zurückgehalten. Dazu wurden 42.200 Module zu einem Blockverbund mit 9.029 Kubikmetern Volumen verbunden und mit dem Graf Geotextil ummantelt. Die Rückhalteanlage hat eine Erdüberdeckung bis GOK von 0,60 bis 1,50 Meter.

Isover produziert am Standort Orange vor allem Dämmstoffe, die aus Glas gewonnen werden. Durch die vermehrte Nutzung von recyceltem Glas sollen die CO2-Emissionen bis 2030 um 33 Prozent reduziert werden. Das Unternehmen reduziert nicht nur die CO2-Emissionen bei der Produktion, sondern achtet darauf, dass die zur Erweiterung des Standortes eingesetzten Baumaterialien möglichst wenig Emissionen bei der Herstellung und dem Transport emittieren.



Upcycling

Die EcoBloc Inspect Smart Rigolenmodule werden vollständig aus hochwertigem, von Graf selbst aufbereitetem Premiumrezyklat hergestellt. Die Verwendung des Upcyclen genannten Materials reduziert gegenüber Rigolen, die aus Primärkunststoff hergestellt werden, die CO2-Emissionen um zwei Kilogramm pro Kilogramm hergestelltem Kunststoff. Insgesamt werden bei Graf so pro Jahr 100.000 Tonnen CO2-Emissionen gegenüber der Verwendung von neuen Rohstoffen eingespart.

Aufgrund des logistikoptimierten Designs können die Module weltweit klimaneutral geliefert werden. Eine Lkw-Ladung entspricht einem Speichervolumen von bis zu 455 Kubikmetern. Dazu werden die Rigolen- und Schachtelemente auf Paletten ineinander gestapelt. Für den Bau der Regenrückhalteanlage waren trotz der Größe nur 30 statt 100 Lkw-Transporte bei einem herkömmlichen System nach Orange notwendig. Die Anlieferung und die Installation der EcoBlocs-Module war exakt getaktet. Zehn Tage wurden täglich drei Lkw-Ladungen mit EcoBloc Smart Modulen transportiert und vor Ort montiert.

In den Blockverbund wurden 51 EcoBloc Inspect Smart plus Schächte integriert. Die Schächte eignen sich ist ideal als Filter, Revisions- und Zulaufschacht. Die Eckpositionierung des Schachts ermöglicht den Anschluss großer Rohrquerschnitte an zwei Seitenflächen.

Die zentrale Position ist geeignet als Zugang für die Inspektionskamera. Für kreuzende Inspektionskanäle und als Drosselablaufschächte wurden vor Ort 16 Vario 800 Schachtsysteme eingebaut. Das Wasser wird über zwei Rohre DN 500 mit einer Drosselklappe kontrolliert der öffentlichen Entwässerung zugeleitet.



Patent

Das patentierte Design garantiert zudem gegenüber den bislang von Graf angebotenen Modulen eine deutlich höhere Lastaufnahme. Auf Rigolenelemente für Rückhalte- und Versickerungssysteme wirken hohe horizontale und vertikale Lasten. Das einzigartige Design der Module ermöglicht eine optimale Lastabtragung. Dies lässt hohe Belastungen über lange Zeiträume in Kombination mit einem großzügig bemessenen Einbaufenster zu.

Das Modul EcoBloc Inspect Smart ist bereits Lkw-befahrbar bis SLW 60, das verstärkte Modul EcoBloc Inspect Smart plus ist ideal, um unter einem Schwerlast- und Havariebereich, beispielsweise bei einem Logistikzentrum, große Speichervolumen mit geringen Erdüberdeckungen oder großen Einbautiefen zu realisieren. Für den Hochlastbereich, der über die Anforderungen von SLW 60 hinausgeht, und den Einbau mit sehr geringer Erdüberdeckung oder sehr großer Einbautiefe (bis 7,5 Meter) wird das Modul EcoBloc Inspect Smart ultra angeboten.

An den Seitenplatten des EcoBloc Inspect Smart können Rohre in den Querschnitten DN 100, 125, 150, 200 und 250 angeschlossen werden. Größere Querschnitte werden mit den EcoBloc Adapterplatten (DN 200/250, DN 300/400/500 und DN 600) angeschlossen.

Im Zulaufmodul sind Anschlussstutzen in den Querschnitten DN 150/200 und DN 250/300 integriert. Das Zulaufmodul ist um 360 Grad drehbar und kann die Zuleitung mit geringem Aufwand angeschlossen werden.

Otto Graf GmbH

www.graf-online.de
