Stabil, inspizierbar und klimaneutral

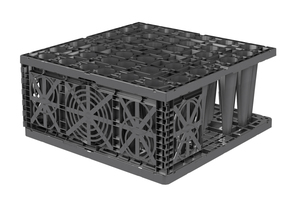

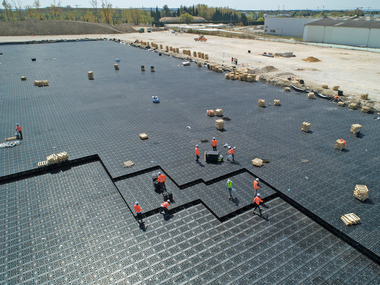

EcoBloc Inspect smart Module für Retention und Versickerung

Aufgrund des aufbereiteten Premiumrezyklats Upcyclen können Rückhalte- und Versickerungssysteme klimaneutral geliefert werden. Das Design garantiert gegenüber den bislang angebotenen Modulen eine deutlich höhere Lastaufnahme.

Auf Rigolenelemente für Rückhalte- und Versickerungssysteme wirken hohe horizontale und vertikale Lasten. Das einzigartige Design der EcoBloc Inspect smart Module ermöglicht eine optimale Lastabtragung. Dies lässt hohe Belastungen über lange Zeiträume in Kombination mit einem großzügig bemessenen Einbaufenster zu.

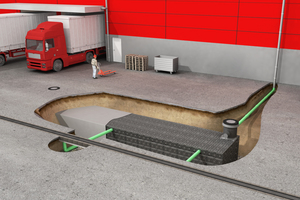

Das Modul EcoBloc Inspect smart ist bereits Lkw-befahrbar bis SLW 60, das verstärkte Modul EcoBloc Inspect smart plus ist ideal, um unter einem Schwerlast- und Havariebereich große Speichervolumen mit geringen Erdüberdeckungen oder großen Einbautiefen zu realisieren. Für den Hochlastbereich über SLW 60 und den Einbau mit sehr großer Erdüberdeckung oder sehr großer Einbautiefe (bis 7,5 Meter) ist das Modul EcoBloc Inspect smart ultra geeignet.

In allen Varianten ermöglicht der Inspektionskanal die Überprüfung der Rigolenmodule. Die integrierte Fahrspur ist für marktgängige Kamerasysteme optimiert. Die Inspizierbarkeit und die Hochdruckspülbarkeit bis 120 bar Wasserdruck wird vom unabhängigen Institut für unterirdische Infrastruktur in Prüfungen bestätigt.



CO2-Emissionen reduzieren

Die Rigolenmodule werden vollständig aus hochwertigem, von Graf selbst aufbereitetem PP-Rezyklat hergestellt. Die Verwendung des Materials reduziert gegenüber Rigolen, die aus Primärkunststoff hergestellt werden, die CO2-Emissionen um zwei Kilogramm pro Kilogramm hergestelltem Kunststoff. Insgesamt werden so pro Jahr 100.000 Tonnen CO2-Emissionen gegenüber der Verwendung von neuen Rohstoffen eingespart.

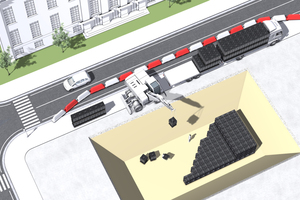

In Kombination mit dem logistikoptimierten Design können dadurch die Module weltweit klimaneutral geliefert werden. Eine Lkw-Ladung entspricht einem Speichervolumen von bis zu 455 Kubikmeter. Dazu werden die Rigolen- und Schachtelemente auf Paletten ineinander gestapelt. Die platzsparende Anlieferung und Lagerung ist vor allem bei Bauvorhaben mit wenig Lagerflächen von Vorteil.

In den Blockverbund kann der neue EcoBloc Inspect smart Schacht objektspezifisch konfektioniert und integriert werden. Der Schacht ist ideal als Filter-, Revisions- und Zulaufschacht. Die Eckpositionierung ermöglicht den Anschluss großer Rohrquerschnitte an zwei Seitenflächen. Die zentrale Position ist geeignet als Zugang für die Inspektionskamera. Für kreuzende Inspektionskanäle und Drosselablaufschächte wird das bewährte Schachtsystem Vario 800 angeboten.

An den Seitenplatten des EcoBloc Inspect smart können Rohre in den Querschnitten DN 100, 125, 150, 200 und 250 angeschlossen werden. Größere Querschnitte werden mit den Adapterplatten (DN 200/250, DN 300/400/500 und DN 600) angeschlossen. Im Zulaufmodul sind Anschlussstutzen in den Querschnitten DN 150/200 und DN 250/300 integriert. Das Zulaufmodul ist um 360 Grad drehbar und die Zuleitung kann mit geringem Aufwand angeschlossen werden.
