Sichere Rückhaltung von Mikroschadstoffen

Graf Behandlungsanlage EcoLoop Saphir nach DWA-A102

Bei der Behandlung des Niederschlagswassers von versiegelten Flächen stellen feinste Feststoffe die größte Herausforderung dar. An diese lagern sich Mikro-schadstoffe wie Schwermetalle oder organische Schadstoffe bevorzugt an.

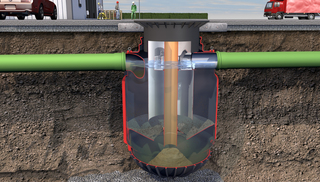

Das Niederschlagswasser wird im Graf EcoLoop Saphir in einem Zwei-Kammer-System gereinigt.
© Otto Graf GmbH

Das Niederschlagswasser wird im Graf EcoLoop Saphir in einem Zwei-Kammer-System gereinigt.
© Otto Graf GmbH
Um die Qualität von Oberflächengewässern und damit die Umwelt zu schützen, müssen Feinstoffe aus Niederschlagswasser in ausreichendem Maße zurückgehalten werden. Die abfiltrierbaren Stoffe mit einer Größe zwischen 0,45 μm und 63 μm (AFS63) sind daher der Leitparameter des 2020 erschienen Arbeitsblattes DWA-A 102. Mit dem neuen EcoLoop Saphir von Graf können die Feinstoffe sowohl aus mäßig belastetem Niederschlagswasser der Kategorie II als auch aus stark belastetem Niederschlagswasser der Kategorie III wirksam zurückgehalten werden. Die Neuheit überzeugt mit dem hohen Wirkungsgrad und der gegenwärtig größten Flächenleistung für Niederschlagswasser der Kategorie III vergleichbarer Behandlungsanlagen.

Hohe Effizienz

Der hohe Wirkungsgrad wird durch die konstruktiven Eigenschaften des EcoLoop erreicht. Der bionisch geformte tangentiale Zulauf reduziert die Verwirbelungen und verursacht eine Kreisbewegung des einströmenden Wassers um die Tankmitte. Durch den sogenannten Teetasseneffekt sedimentieren auch die feinen Feststoffe effektiv und sinken durch den internen Trichter in die Absetzkammer im unteren Teil der Anlage. Das Zwei-Kammer-System verhindert die Remobilisierung der Sedimente, selbst bei Starkregenereignissen. Das Wasser steigt langsam auf und durch ein strömungsberuhigendes Wehr auf Höhe des Zulaufs aus der Anlage hinaus. Dieser dritte, beruhigte Bereich ist eine zusätzliche Barriere für Feinstoffe, die hier langsam absinken können.

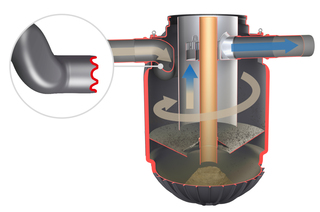

Der bionisch geformte Einlauf des Graf EcoLoop Saphir reduziert die Verwirbelungen.
© Otto Graf GmbH

Der bionisch geformte Einlauf des Graf EcoLoop Saphir reduziert die Verwirbelungen.
© Otto Graf GmbH
An die Behandlungsanlage Graf EcoLoop Saphir können bis zu 1.140 m2 Fläche der Kategorie II oder 590 m2 Fläche der Kategorie III angeschlossen werden. Kombinationen von Flächen der Kategorien I, II und III können individuell bemessen und zuverlässig behandelt werden. Der Anschluss größerer Flächen ist durch die Verwendung mehrerer hydrodynamischer Abscheider möglich.

Daumen hoch durch IPA

Die Behandlungsanlage wurde für die Kategorien II und III durch das unabhängige Prüfinstitut PIA geprüft und anerkannt. In diesen Prüfungen wurden verschiedene Regenereignisse simuliert.

Der EcoLoop Saphir überzeugt durch die kompakte Bauform mit einem geringen Platzbedarf. Die Anlage ist bereits einbaufertig vormontiert und vermeidet Montagefehler. Zwischen Zu- und Ablauf besteht kein Höhenversatz, was den Einbau zusätzlich vereinfacht. Die Anlage ist zentral durch die Schachtöffnung ohne Ausbau von inneren Bauteilen für die Inspektion und Wartung zugänglich. Sie kann sowohl im begehbaren als auch befahrbaren Bereich eingebaut werden.

Otto Graf GmbH

www.graf.info

Info EcoLoop Saphir

Flächenkategorie I: Hof- und Wegeflächen ohne/mit geringem Kfz-Verkehr, private Stellplätze

Flächenkategorie II: Mäßig frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Wohngebieten

Flächenkategorie III: Hoch frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Industriegebieten
