Ziegelmauerwerk macht Haustechnik überflüssig

„Unipor Coriso“-Ziegel trägt zur angenehmen Raumtemperatur bei

Beim fünfgeschossigen Bürohaus in München-Gräfelfing spielt wegen der zu erzielenden hohen Wärmedämmung sowie -speicherung die konzipierte Gebäudehülle aus zweischaligem Unipor-Ziegelmauerwerk eine zentrale Rolle.

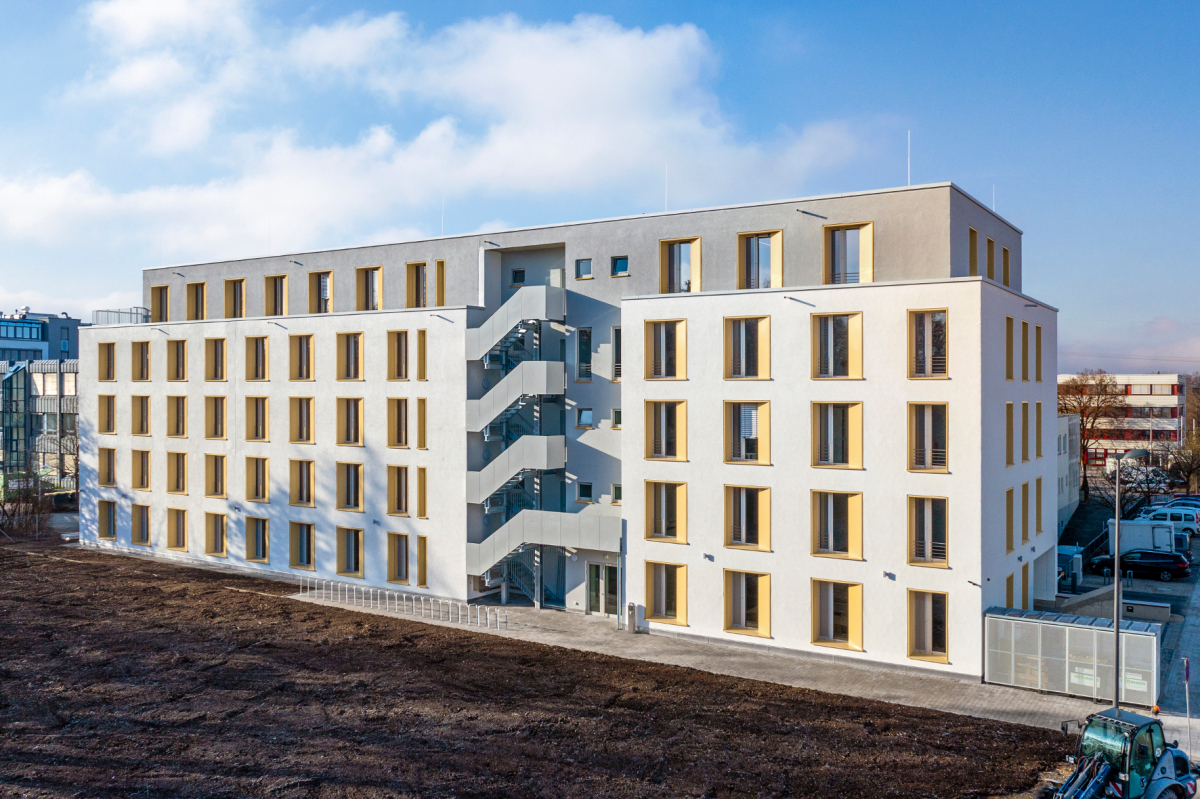

Eine wärmetechnisch optimierte Gebäudehülle und eine durchdachte Innenraumkonzeption ersetzen in München-Gräfelfing die herkömmliche Heiz- und Klimatechnik. Eine wärmetechnisch optimierte Gebäudehülle und eine durchdachte Innenraumkonzeption ersetzen in München-Gräfelfing die herkömmliche Heiz- und Klimatechnik.
© Heiko Stahl

Eine wärmetechnisch optimierte Gebäudehülle und eine durchdachte Innenraumkonzeption ersetzen in München-Gräfelfing die herkömmliche Heiz- und Klimatechnik.
© Heiko Stahl
Gewünscht wurde vom Bauherrn, der Heinrich Nabholz KG, am Standort ihrer Hauptverwaltung im Westen der bayerischen Landeshauptstadt, ein besonders nachhaltiger Büroneubau. Umweltschonendes Handeln ist auch ein wesentlicher Bestandteil ihrer Unternehmensphilosophie. „Die Idee, beim Neubau ganz auf die Heiz- und Klimatechnik zu verzichten, ergab sich nach und nach im engen Austausch mit dem Auftraggeber – aus ökologischen und ökonomischen Gründen“, erklärt Architekt Bernd-Simon Schwarz vom Schwarz Architekturbüro (Altdorf). „Neben den hohen Anschaffungs- und Installationskosten hat auch der Wegfall der erheblichen Wartungskosten von Heiz- und Klimatechnik zu dieser Entscheidung beigetragen.“



Kompakter Gebäudekubus

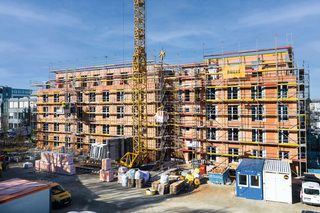

Die fünf Stockwerke des Bürogebäudes wurden aus zweischaligem Coriso-Ziegelmauerwerk errichtet. Die fünf Stockwerke des Bürogebäudes wurden aus zweischaligem Coriso-Ziegelmauerwerk errichtet.
© Heiko Stahl

Die fünf Stockwerke des Bürogebäudes wurden aus zweischaligem Coriso-Ziegelmauerwerk errichtet.
© Heiko Stahl
Das Gebäude (52 x 15,20 Meter) besitzt insgesamt fünf oberirdische Geschosse. Das Vierte ist etwas zurückgestaffelt, um Platz für eine Dachterrasse mit besonderer Atmosphäre zu schaffen und das ansonsten kompakte Erscheinungsbild optisch aufzulockern. Dazu leistet auch der mittig und gegenüber der Fassade zurückgesetzt angeordnete Erschließungskern mit Eingangsbereich, Treppenhaus, Aufzügen und Sanitäranlagen einen essenziellen Beitrag. Er verbindet den größeren südlichen Gebäudetrakt mit dem kleineren nördlichen Teil. Diese Struktur zieht sich vom Erdgeschoss aufwärts durch alle Geschosse. Zusätzlich verfügt das Bürohaus über zwei Tiefgaragen mit insgesamt 68 Pkw-Stellplätzen. Die nutzbare Bürofläche verteilt sich derweil auf insgesamt neun Büroeinheiten, die in Größe und Zuschnitt der einzelnen Räumlichkeiten variieren und so unterschiedliche Nutzeransprüche erfüllen.



Am „Bürohaus 2226“ in Lustenau orientiert

Der Verzicht auf die übliche Haustechnik erforderte vom Architekten bei der detaillierten Gebäudeplanung zwangsläufig eine veränderte Herangehensweise. Ein allzeit angenehmes Raumklima lässt sich nämlich auch mithilfe wärmetechnisch optimierter Außenwände und Decken sowie einer lüftungstechnisch durchdachten Innenraumkonzeption erzielen.

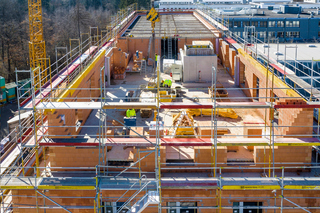

Das Bürohaus hält dank seiner 65 Zentimeter dicken Ziegel-Außenwand die Raumtemperatur konstant zwischen 22 und 26 Grad Celsius ? und zwar ohne zusätzliche Heizung oder Klimaanlage. Das Bürohaus hält dank seiner 65 Zentimeter dicken Ziegel-Außenwand die Raumtemperatur konstant zwischen 22 und 26 Grad Celsius – und zwar ohne zusätzliche Heizung oder Klimaanlage.
© Heiko Stahl

Das Bürohaus hält dank seiner 65 Zentimeter dicken Ziegel-Außenwand die Raumtemperatur konstant zwischen 22 und 26 Grad Celsius – und zwar ohne zusätzliche Heizung oder Klimaanlage.
© Heiko Stahl
Neu ist diese Erkenntnis nicht. Schon die antiken Baumeister nutzten die dämmenden und speichernden Eigenschaften von Bauteilen zur Regulierung der Raumtemperatur. Entsprechend konsequent konzipierte Gebäude mit einem Minimum an Haustechnik werden aufgrund der wachsenden ökologischen und klimatischen Herausforderungen zukünftig wieder gefragt sein. Ein 2013 erbautes Bürohaus im Millennium-Park im österreichischen Lustenau zeigt beispielhaft, wie die Auslassung von Heiz- und Klimatechnik unter anderem durch ein zweischaliges Ziegelaußenmauerwerk wirtschaftlich realisierbar ist. „Eine Besichtigung des Gebäudes mit dem kennzeichnenden Namen ‚Bürohaus 2226‘ nach der einzuhaltenden Raumtemperatur von 22 bis 26 Grad Celsius weckte beim Bauherrn großes Interesse“, schildert der Architekt dessen begeisterte Reaktion. Für die Planung des Projekts der Nabholz KG wurde eng mit Herrn Dr. Widerin zusammengearbeitet, der das Konzept 2226 maßgeblich mitentwickelte. So konnte man von seinen Erfahrungen profitieren.



Ausgeklügeltes natürliches Lüftungskonzept

„Bei der Raumkonzeption gingen wir jedoch andere Wege“, betont Schwarz. „Rund 70 Prozent der Fläche wird künftig an Fremdnutzer vermietet. Daher wollten wir nicht nur Großraumbüros umsetzen, sondern auch abgeschlossene Büroeinheiten ermöglichen.“ Eine wichtige Voraussetzung für das Gebäudekonzept war die Schaffung eines großen, zusammenhängenden Raumes mit freier Luftzirkulation sowie steuerbaren, motorisierten Fensterklappen, die eine ausreichende Frischluftzufuhr sicherstellen. An den mittig im Gebäude angeordneten Wandscheiben wurden zudem Überströmelemente aus Holz eingebaut, sodass trotz Abtrennung von Büroräumen eine dauerhafte Querlüftung bei gleichzeitiger Schallreduzierung möglich ist. So kann man leicht kleinere Büroeinheiten schaffen und dabei trotzdem die Luftzirkulation gewährleisten. Sollte der Bereich dann doch als Großraumbüro genutzt werden, dienen diese Elemente aus Holz automatisch als prägendes Gestaltungselement des Innenraums.



Zweischalige Außenwand

Angesichts der speziellen Anforderungen galt der Außenwandkonstruktion und ihrer Dimensionierung ein Hauptaugenmerk. Wie beim Bauwerk in Lustenau entschied man sich aufgrund der gleichermaßen guten wärmedämmenden wie speichernden Eigenschaften für ein zweischaliges Ziegelmauerwerk. Da sich jeder Zentimeter eingesparter Außenwanddicke in zusätzlicher Nutzfläche auszahlt, wird durch den Einsatz dämmstoffgefüllter „Unipor Coriso“-Ziegel die Dicke der Gebäudehülle minimiert. Beim Lustenau-Gebäude beträgt die Stärke der Gebäudehülle noch 81,8 Zentimeter. Sie reduziert sich beim Münchener Projekt durch eine Außenschale aus 30 Zentimeter dicken „WS08 Coriso“-Ziegeln und einer ebenfalls 30 Zentimeter starken Innenschale aus „WS10 Coriso“-Ziegeln – zuzüglich trennender Mörtelfuge (1,5 Zentimeter), Kalkzementputz auf der Außen- und Kalkputz auf der Innenwand (2,0 bzw. 1,5 Zentimeter) – auf insgesamt 65 Zentimeter.

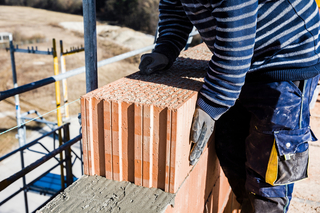

Der dämmstoffgefüllte Mauerziegel lässt sich gut verarbeiten, sodass der Rohbau zügig entstehen konnte. Der dämmstoffgefüllte Mauerziegel lässt sich gut verarbeiten, sodass der Rohbau zügig entstehen konnte.
© Heiko Stahl

Der dämmstoffgefüllte Mauerziegel lässt sich gut verarbeiten, sodass der Rohbau zügig entstehen konnte.
© Heiko Stahl
Ein weiterer wichtiger Faktor ist neben dem erreichten geringen Wärmedurchgangskoeffizienten (U-Wert) von 0,143 W/(m²K) auch die aufgrund des ausgeklügelten Lochbildes erzielte hohe Druckfestigkeit des Coriso-Ziegels. Die lastabtragende WS10-Innenschale gewährleistet durch eine Druckfestigkeit von 5 MN/m² (Festigkeitsklasse 12) auch bei fünf Geschossen eine sichere Tragfähigkeit der Außenwand.



Realitätsnahe Wärmebrückensimulationen

Die Projektverantwortlichen gaben beim Energieverbrauch den Effizienzhausstandard 55 für Nichtwohngebäude vor. Statt energiezehrender Heiztechnik werden zur Erwärmung der Büroräume ausschließlich natürliche Quellen wie Körperwärme oder ebenso technische Gegenstände wie Lampen und PCs genutzt. Ihre Abwärme wird in den massiven Ziegelwänden zwischengespeichert und zeitverzögert an den Innenraum abgegeben. Ähnliches gilt aufgrund ihrer hohen Speicherkapazität für die 24 Zentimeter dicken Stahlbeton-Fertigteildecken mit ihrer Sichtbetonunterseite. Sie wirken in den Sommermonaten wie ein Kältespeicher und tragen so ebenfalls zur angenehmen Raumtemperatur bei.

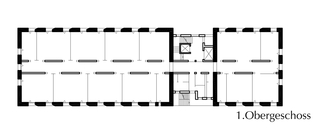

Das Treppenhaus mit Aufzügen und Sanitäranlagen verbindet den größeren südlichen Gebäudetrakt mit dem kleineren nördlichen. Vom Erdgeschoss aufwärts zieht sich diese Struktur durch alle fünf Geschosse. Das Treppenhaus mit Aufzügen und Sanitäranlagen verbindet den größeren südlichen Gebäudetrakt mit dem kleineren nördlichen. Vom Erdgeschoss aufwärts zieht sich diese Struktur durch alle fünf Geschosse.
© Architekturbüro Schwarz

Das Treppenhaus mit Aufzügen und Sanitäranlagen verbindet den größeren südlichen Gebäudetrakt mit dem kleineren nördlichen. Vom Erdgeschoss aufwärts zieht sich diese Struktur durch alle fünf Geschosse.
© Architekturbüro Schwarz
Der besondere Einfluss der Gebäudehülle auf das Raumklima erforderte zudem die Minimierung von Wärmebrücken. Deshalb wurden in allen relevanten Anschlussbereichen an die Außenwand, wie beispielsweise zwischen Fensteröffnungen und Mauerwerk sowie der Dachhautanbindung, sehr effiziente Dämmlösungen verwirklicht. Ihre Wirksamkeit ließ sich durch überaus detaillierte und realitätsnahe Wärmebrückensimulationen rechnerisch überprüfen. Der Aufwand hat sich gelohnt: Unter Berücksichtigung aller zu erwartenden Wärmelasten konnte nachgewiesen werden, dass wie gewünscht eine ganzjährige Raumtemperatur von 22 bis 26 Grad Celsius erreicht wird.



Hohe Qualität bei der Mauerwerkserstellung

Das Rohbauteam des Generalunternehmers, der C + P Schlüsselfertiges Bauen GmbH & Co. KG (Angelburg), erstellte das Außenmauerwerk entsprechend der Zulassung Z-17.1-1114 (WS08 Coriso) beziehungsweise Z-17.1-1021 (WS10 Coriso) und den Bestimmungen der DIN EN 1996 mit deckelndem Dünnbettmörtel. Dank seiner leichten Verarbeitung erwies sich der Unipor Coriso-Mauerziegel auch bei seiner Verlegung als wirtschaftlich vorteilhafter Baustoff. Besondere Sorgfalt erforderte dabei die Ausführung der ersten Mauerwerksschicht aus Kimmsteinen, um einen Ausgleich von Deckenunebenheiten zu schaffen. Sie diente angesichts des Ziegelformates zudem der Anpassung der Außenwand an die Geschosshöhe.

Die zügige Errichtung des Rohbaus und die damit erzielte hohe Qualität des Mauerwerks stellten Bauherr und Architekt mehr als zufrieden. Trotz seiner inte-grierten Füllung unterschied sich der plangeschliffene Ziegel auch bei erforderlichen Zuschnitten nicht von den bei Innenwänden verwendeten herkömmlichen Planziegeln und ließ sich problemlos sägen oder anbohren. Dank der reibungslosen Zusammenarbeit aller Baubeteiligten konnte das Bürohaus termingerecht bis Ende November 2021 als erstes Gebäude seiner Art in Deutschland abgeschlossen werden. Bereits im November zogen die ersten Gebäudenutzer ein.

Ziegelwerke Leipfinger-Bader

www.leipfinger-bader.de

Bautafel

Bauherr: Heinrich Nabholz KG, Neue Hauptverwaltung, Lochhamer Schlag 15, 82166 Gräfelfing

Planung: Schwarz Architekturbüro, Architekt M.A. (TUM) Bernd-Simon Schwarz, Unterer Markt 3, 90518 Altdorf bei Nürnberg

Generalunternehmer und Verarbeiter Rohbau: C+P Schlüsselfertiges Bauen GmbH & Co. KG, In der Werr 11, 35719 Angelburg

Grundstücksfläche: 1.500 m²

Nutzfläche: ca. 2.800 m²

Errechneter Jahresheizwärmebedarf: 46,8 kWh/m²a

Zweischalige Außenwand: Außenschale 30 cm „Unipor WS08 Coriso“-Ziegel, Innenschale 30 cm „Unipor WS10 Coriso“-Ziegel
