Praxistipp KS-Quadro

Ökonomische Lösung im Mauerwerksbau

Foto: Bernd Niebuhr, Hannover

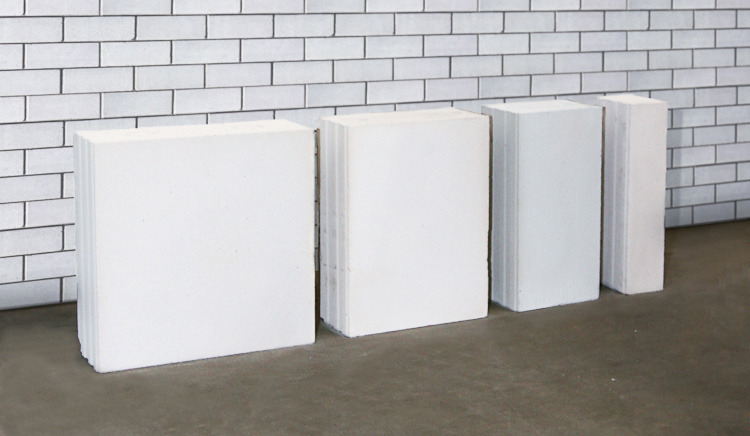

Bild 1: Basisdaten: des KS-Quadro Bausystems sind das Regelelement 1/1 (L = 498 mm), die zwei Ergänzungselemente ¾ (L = 373 mm) und ½ (L = 248 mm) und der ¼-Hochkantstein (H = 498 mm / L = 123 mm). Regel- und Ergänzungselemente haben eine einheitliche Elementhöhe von H = 498 mm und sind in den gängigen Wanddicken von 11,5 cm bis 24,0 cm und regional auch in 30 cm und 36,5 cm erhältlich. Sie werden mit einer 2 mm dünnen Mörtelfuge vermauert (Schichthöhe 50 cm)

Foto: Bernd Niebuhr, Hannover

Bild 2: Kimmsteine: Um die gewünschten Wandhöhen erstellen zu können, gibt es verschieden hohe KS-Kimmsteine in den Abstufungen von ca. 2,5 cm. Das Bild zeigt KS-Kimmsteine der Wandstärke 17,5 cm in den gängigen Höhen von 50, 70, 100 und 123 mm. Weitere Kimmsteinhöhen sind regional lieferbar

Bild 3: Mörtel: Versetzen eines KS-Kimmsteins in Mauermörtel der MG lll. Er dient als Höhenausgleich und bei Verwendung eines KS-ISO-Kimmsteins auch zur Wärmebrückenreduzierung am Wandfußpunkt. Die Steinfestigkeiten und Abmessungen der KS-Kimmsteine sind kompatibel zum KS-Quadro Bausystem, sodass ein bauphysikalisch homogener Wandaufbau entsteht

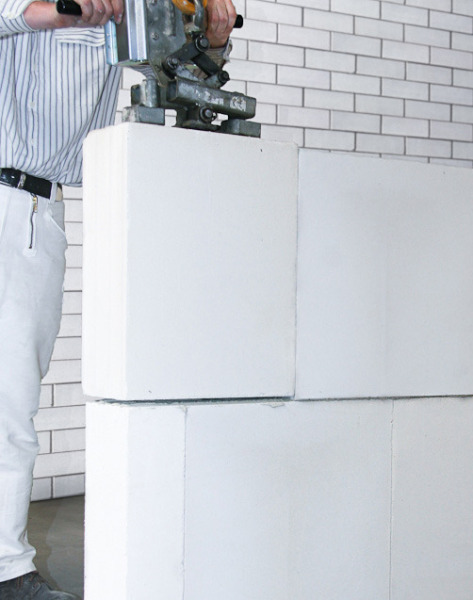

Bild 4: Kranarbeit: Ein Maurer versetzt mit nur einem Kranhub zwei 1/1 Elemente. 0,5 m² Wandfläche werden je Versetzgang exakt und wirtschaftlich vermauert

Bild 5: Hochkantstein: Versetzen eines ¼-Hockkantsteins zum Erreichen der gewünschten Wandlänge. Dies kann bei geringeren Wanddicken auch per Hand erfolgen, da das Steingewicht unterhalb 25 kg liegt. Eine Stoßfugenvermörtelung ist auch hier nicht erforderlich, da die Ergänzungsformate wie das Regelelement in der Regel über ein entsprechendes Nut/Feder-System verfügen. Werden Ergänzungssteine ohne Nut und Federsystem verwendet, sollten die Stoßfugen vollflächig vermörtelt werden

Bild 6: Ergänzungsstein: Versetzen eines ½- Ergänzungssteins am Wandbeginn. So wird das vorgeschriebene Überbindemaß der Stoßfugen von ü ³ 12,5 cm sicher eingehalten

Bild 7: Wandlängen: Das Bild zeigt das Versetzen eines ¾-Ergänzungselementes am Wandende. Hier wird deutlich, dass ein Ablängen der Steine entfallen kann, da mit den Ergänzungselementen unterschiedlichste Wandlängen ohne Schneiden der Steine herstellbar sind

Bild 8: Versetzzange: Hier wird ein KS-Quadro 1/1-Regelelement einzeln versetzt. Aufgrund der in der Oberseite der KS-Quadro Elemente vorhandenen Lochung können mit einer KS-Quadro Versetzzange auch einzelne Elemente verarbeitet werden

Bild 9: Höhenausgleich: Die KS-Kimmsteine können als Höhenausgleich der Wand sowohl am Wandkopfpunkt - wie hier gezeigt – als auch am Wandfußpunkt eingesetzt werden

Dipl.-Ing. Bernd Niebuhr arbeitete nach dem Architekturstudium mehrere Jahre als Architekten und Bauleiter in verschiedenen Büros. Nach einem journalistischen Volontariat schlossen sich Jahre als Redakteur für „bauzentralblatt“ und „Straßen- und Tiefbau“ beim Giesel Verlag in Isernhagen an. Danach arbeitete er als Fachjournalist und Pressebeauftragter der Kalksandsteinindustrie, Hannover (Kalksandstein-Information KS-Info), für die Öffentlichkeitsarbeit „Studienservice“, Braas, Oberursel und ist seit 1995 selbständig als Fachautor und Journalist in Hannover

Das Bausystem KS-Quadro aus großformatigen Kalksandstein-Elementen ist auf dem bekannten Oktameterraster aufgebaut. Das bedeutet, dass alle Mauerwerkswände eines Gebäudes schnell und sicher im wirtschaftlichen 12,5 cm-Mauerwerksraster erstellt werden können - die Basis für einen rationellen Bauablauf.

Alle Wandscheiben, deren Längen ein Vielfaches von 12,5 cm betragen, sind problemlos aus den Regel- und Ergänzungselementen zu mauern – ohne dass Steine gesondert geschnitten werden müssen.

KS-Kimmsteine (bzw. KS-ISO-Kimmsteine), KS-Quadro-Stürze und ein auf die Baustellenpraxis zugeschnittenes Zubehör komplettieren das System. Die Flexibilität des Systems vereinfacht den Arbeitsablauf auf der Baustelle, spart Zeit und Kosten. Kurzfristige Umplanungen sind sofort umsetzbar. Der Praxistipp zeigt wesentliche Formate / Elemente und deren rationelle Verarbeitung. Regionale Lieferprogramme sind dabei zu beachten. Weitere detaillierte Informationen erhalten Sie unter
