Treppenhaus als Blickfang

Sichtbeton SB3 mit Mammut XT und alkus Vollkunststoff-Platte erstellt

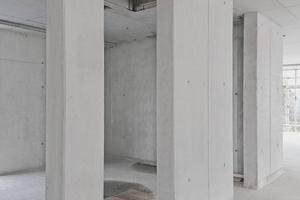

Aufzugschächte und Treppenhäuser sind mehr als nur Mittel zum Zweck. In einem Bürogebäude in Berlin sind sie Blickfänge in SB3-Sichtbetonqualität. Nicht nur hier setzte die ANES Bauausführungen Berlin GmbH auf Material von Meva.

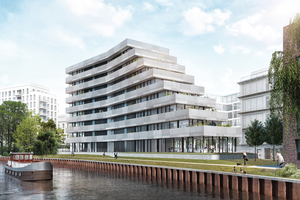

Direkt am Ufer des Spreebogens im lebendigen Stadtteil Charlottenburg entsteht „The Terrace“ als Teil der Berlin Riviera. Das Bürogebäude in bester Lage, mit leicht geknicktem, rechteckigem Grundriss, verfügt über eine Tiefgarage, Erdgeschoss mit Gastronomiebereich und sieben Obergeschosse mit 3,30 m Höhe. Große Terrassen und umlaufende, auskragende Balkone dienen als Aussichtsplattformen. Durch die Etagen-Abtreppung sind von oben nach unten Büroflächen von 200 bis 700 m² verfügbar. Ins gefällige Gesamtbild passen die Treppenhäuser und Aufzugschächte in attraktivem SB3-Sichtbeton.

Das Projektteam setzte auf die wirtschaftliche Wandschalung Mammut XT für das Bauen im Großformat, mit Schalflächen bis 8,75 m² (350 x 250 cm). Das System überzeugt nicht nur durch Leistungsstärke für zügige Betonagevorgänge. Die symmetrische, innen liegende Anordnung der Ankerstellen ermöglicht ein durchweg homogenes, einheitliches Anker- und Fugenbild – bei stehender, liegender oder kombinierter Anwendung. Die Elementauswahl mit Höhen von 350 bis 125 cm und Breiten von 250 bis 25 cm verhilft zur Anpassung an die Geometrien unterschiedlicher Grundrisse bei gleichzeitiger Minimierung der Passbereiche. ANES-Polier Frank Bartl erstellte mit Akribie, Erfahrung und stimmigem Schalungsmaterial die Wände in optimaler SB3-Sichtbetonqualität, die diesem anspruchsvollen Projekt vollauf gerecht wird.



3 Ankermöglichkeiten in einem System

In Berlin spielte die Mammut XT ihre Flexibilität und komfortable Handhabung aus. Die clevere Funktionsstrebe aus geschlossenem Profil mit eingeschweißten Dywidag-Muttern ermöglicht die Anbringung aller Zubehörteile wie Konsolen, Richtstützen und -schienen mit nur einem Teil, der Flanschschraube. Die serienmäßige alkus Vollkunststoff-Platte nimmt kein Wasser auf, quillt und schwindet nicht. Sie ist nagelbar, einfach zu reparieren und ermöglicht auch nach über 1.000 Einsätzen erstklassige Betonqualität. Das feuerverzinkte, geschlossene Stahlprofil und die clevere Schalhaut lassen sich einfach reinigen und sind umgehend bereit für ihren nächsten Einsatz. Ein weiteres Plus der Mammut XT ist die einzigartige, im Rahmen integrierte Kombi-Ankerstelle. Sie ermöglicht mit einem einfachen Handgriff die bequeme Wahl von drei Ankermöglichkeiten in einem System.

Auf der Baustelle kam vorwiegend die einseitige Ankerung mit XT-Konusankerstab ohne Rillenrohr zur Anwendung – für schnellen Baufortschritt mit geringem Personalaufwand, besonders geeignet bei gleichbleibend starken Wänden. Der Einsatz von Flanschmuttern, Rillenrohren, Werkzeugen erübrigt sich, ebenso wie der von Gerüsten auf der Stellschalungsseite. Lediglich in Ecken und anderen Zwangsbereichen wurde kurzerhand auf zweiseitige Ankerung mit DW 20-Ankerstab und Rillenrohr umgestellt.

Die Tiefgarage wurde mit bewährten Mammut-Elementen teils einhäuptig gegen das Erdreich geschalt. Gesichert wurden sie durch Stützböcke STB 300. Zur vertikalen Lastableitung setzte ANES außerdem die modularen Schrägstützen Triplex SB ein. Die Rampen der Tiefgaragen-Einfahrten wurden mithilfe der flexiblen Rundschalung Radius zügig erstellt. Beim Bau von Einzelstützen und Wandabschlüssen bewährte sich die Säulenschalung Circo. Die einfach aufzubauende CaroFalt kam als Stützenschalung zum Zug.

Meva Schalungs-Systeme GmbH

www.meva.net
