Minimalinvasive Operation am Kanalnetz

Grabenloses Verfahren auch bei komplizierten Schadensbildern

Die Zahl der sanierungsbedürftigen Kanäle ist hoch, zügige und wirtschaftliche Lösungen sind gefragt. Ausführende Unternehmen wie die Sanierungstechnik Dommel GmbH setzen vor allem auf grabenlose Sanierungsmethoden.

Von Rissen, Undichtigkeiten und Wurzeleinwüchsen bis hin zu Betonkorrosionen, Einsturz und Verformungen – Schadensbilder im Kanalnetz sind vielfältig und längst keine Seltenheiten. Deutschland verfügt über ein rund 600.000 Kilometer langes, flächendeckendes Abwasserkanalnetz, an das 10.000 leistungsfähige Kläranlagen angeschlossen sind. Laut der Deutschen Vereinigung für Wasserwirtschaft, Abwasser und Abfall (DWA), sind rund ein Fünftel dieser Kanalisationshaltungen erneuerungs- oder sanierungsbedürftig. Rund 30 Prozent der Kanäle sind dabei älter als 40 Jahre. Neben dem Alter des Abwassernetzes sind fehlerhafte Bauausführungen, Umwelteinwirkungen, Belastungsänderungen oder Werkstoffermüdung die häufigsten Ursachen für den schlechten Kanalzustand. Aktuell wird rund ein Prozent des Kanalnetzes in Deutschland saniert. Aufgrund des hohen Schadenszustands – und vor dem Hintergrund des steigenden Verkehrsaufkommens auf den Straßen – sind effiziente Arbeitsmethoden gefragt, die einen zeitsparenden Bauprozess gewährleisten.



Nachhaltige Instandsetzung

Im Vergleich zur offenen Bauweise müssen bei geschlossenen Baumaßnahmen keine Straßen oder Gehwege aufgebrochen werden. Diese Verfahren reduzieren damit nicht nur den zeitlichen Aufwand. Auch wird die Umwelt weniger Belastungen ausgesetzt. Boden, Pflanzen und Bäume bleiben von der Sanierungsmaßnahme unberührt. Zusätzliche Beeinträchtigungen wie Schmutz, Staub und Lärm für die Anwohner sowie Störungen im Straßenverkehr entfallen weitestgehend. Überdies zeichnen sich die sanierten Kanäle durch eine lange Haltbarkeit und Beständigkeit aus. Sie eröffnen eine neue technische Nutzungsdauer von bis zu 100 Jahren.



Sanieren – ohne zu graben

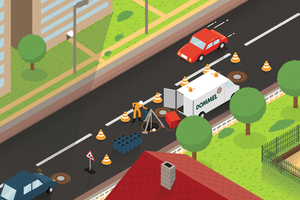

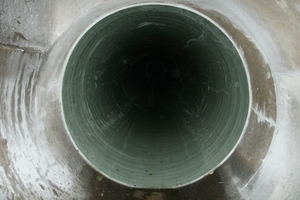

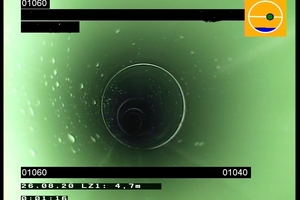

Um die Funktionstüchtigkeit der Kanalisation zu gewährleisten, stehen mehrere grabenlose Sanierungsverfahren zur Auswahl. Diese sind in Abhängigkeit vom jeweiligen Schadensbild und -grad zu wählen. Die Statik des vorhandenen Rohrs ist zunächst zu prüfen. Ist diese noch erhalten, kommt beispielsweise das Schlauchliner-Verfahren in Frage. Dabei wird ein Schlauchliner aus glasfaserverstärktem Kunststoff oder harzgetränktem Nadelfilz in das geschädigte Entwässerungsrohr eingebracht. Unter konstantem Luft- oder Wasserdruck legt er sich an die alte, beschädigte Rohrwand und härtet dort innerhalb weniger Stunden aus. Die Aushärtezeit kann durch Zugabe von Wärme wie Warmwasser, Dampf oder UV-Licht angestoßen beziehungsweise reduziert werden. Beim Einbau werden so Muffenspalte, Risse und Undichtigkeiten zuverlässig verschlossen. Es entsteht ein nahtloses Rohr-im-Rohr-System mit nur minimaler Querschnittsverringerung. Ein weiteres System zur Kanalerneuerung ist das „klassische Relining“. Hier werden kleiner dimensionierte Neurohre in das Altrohr eingezogen. Der dabei entstehende Ringraum wird verfüllt. Das statische selbsttragende Neurohr – beispielsweise aus Polypropylen (PP-HM), Polyethylen (PE) oder glasfaserverstärktem Kunststoff (GFK) – garantiert gleichbleibende Qualität und hohe Lebensdauer unabhängig vom Ort des Einbaus. Die genannten Rohrmaterialien sind schon seit Jahrzehnten in der Abwasserentsorgung etabliert und zeichnen sich im Handling durch ihr vergleichsweise geringes Gewicht und hohe Flexibilität bei den Rohrlängen aus.



Eng am Rohr

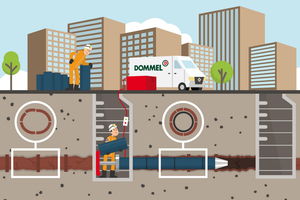

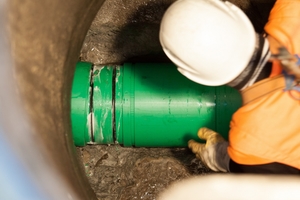

Bei stark deformierten, korrodierten und undichten Rohren hat sich im Bereich der grabenlosen Sanierungsmöglichkeiten das sogenannte Tight-In-Pipe-Verfahren (kurz TIP) als effektive Methode erwiesen. Beim Einschub des Neurohres kommt hier eine vorgeschaltete, konische Aufweithülse zum Einsatz. Sie kann Versätze von zehn Prozent und Deformationen von bis zu 25 Prozent zurückformen. Sowohl der Kreiszustand als auch die Rohrstatik wird auf diese Weise wiederhergestellt. Anders als beim klassischen Relining liegt beim TIP-Verfahren das neue Rohr eng am Altrohr. Damit ist nicht nur der Querschnitt auf ein Minimum reduziert, sondern auch eine Verdämmung des vorhandenen Ringspalts nicht erforderlich. Der Einbau des Rohrstrangs erfolgt vorzugsweise von Schacht zu Schacht und ermöglicht eine Vortriebsgeschwindigkeit von bis zu 25 Meter pro Stunde. Für die grabenlose Anbindung der Zulaufleitungen stehen hier ausgereifte Einschweiß-Sättel zur Verfügung.



Grabenlose Erneuerung

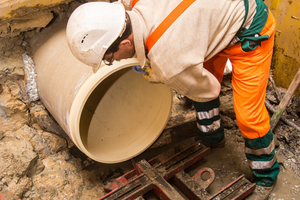

Wenn die beschädigte Kanalhaltung beispielsweise aus hydraulischen Gründen nicht im Querschnitt reduziert werden kann, bietet sich die grabenlose Rohr-erneuerung im Berstverfahren an. Bei diesem wird das Altrohr durch eine Aufweithülse geborsten und ins umgebende Erdreich verdrängt. Hierbei entsteht Platz für das Neurohr, welches auch den gleichen Innendurchmesser haben kann wie das Altrohr. Je nach Rohrdurchmesser und Bodenverhältnissen können hier verfahrensbedingte Baugruben erforderlich sein. Insgesamt ist diese Methode aber in der Regel immer noch wirtschaftlicher als ein kompletter Austausch in offener Bauweise. Gleichzeitig kann die so erneuerte Rohrleitung von der Abschreibungsdauer einem Neubau gleichgesetzt werden.

„Der lange Nutzungszeitraum der sanierten Rohre, die schnellen Bauausführungen und der Wegfall von großen Bodenbewegungen machen geschlossene Sanierungsmaßnahmen zu einer attraktiven Alternative zur offenen Bauweise – nicht nur für Betreiber kommunaler Abwassersysteme. Denn als minimalinvasive Lösungen sind sie nicht nur wirtschaftlich, sondern schonen auch die Umwelt. Auch schränken sie beispielsweise den Verkehrsfluss kaum ein“, so Benedikt Stentrup, Geschäftsführer der Sanierungstechnik Dommel GmbH.



Sanierungstechnik Dommel GmbH

www.sanierungstechnik-dommel.de

x

Thematisch passende Artikel:

Ausgabe 1-2/2021

Ein Fall für Tight-In-Pipe

Extremschäden effizient und grabenlos sanieren
Bew?ltigt auch extremere Sch?den und stellt die Statik des Kanals wieder her: das Tight-In-Pipe-Verfahren (TIP).

Die Gesamtlänge der öffentlichen Kanalisation in Deutschland beträgt – gemäß Erhebungen des Statistischen Bundesamtes – knapp 600.000 Kilometer. Bei weniger als ein Fünftel der Haltungen...

mehr
Ausgabe 10/2019

Flexibles Handling gefragt

Instandhaltung der unterirdischen Infrastruktur im industriellen Bereich

Schwerlastverkehr, aggressive Zusammensetzungen des Abwassers oder hohe und wechselnde Temperaturen der eingeleiteten Flüssigkeiten: Regen- und Schmutzwasserkanäle in der Produktion und Industrie...

mehr
Ausgabe 06/2018

Tight-In-Pipe

Hohe Flexibilität bei grabenloser Kanalsanierung

Das TIP-Verfahren eignet sich in erster Linie für die Renovierung von Abwasserleitungen aus Beton und Steinzeug. Im Gegensatz zu Verfahren wie Kaliberberstlining liegt das neue Rohr jedoch eng am...

mehr
Ausgabe 11-12/2023

Berstlining in Wedemark

Dommel saniert Kanalleitungen in anspruchsvoller Umgebung

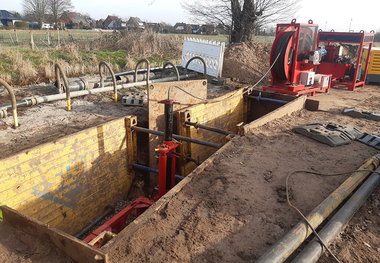

Aufgrund der vorhandenen Gegebenheiten ? wenig Platz, viele Anwohner ? wurden rund 720 Meter des Abwassernetzes durch das Berstlining-Verfahren saniert.
