Lehnhoffs S-Klasse

Einziger mechanischer symmetrischer Schnellwechsler SQ

Lehnhoff bietet seine symmetrischen Schnellwechsler der SQ-Reihe für Bagger
von 12 bis 70 Tonnen in gleich drei Varianten an: in mechanischer (SQM),
hydromechanischer (SQH) und vollhydraulischer (SQE) Ausführung.

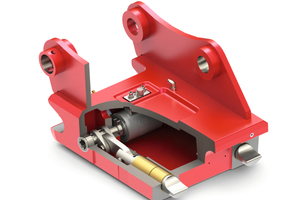

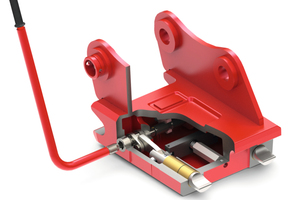

Lehnhoff hat sich durch seinen Ansatz als markenunabhängiger Anbaugerätespezialist in der Branche als Allmarken-Anbieter durchgesetzt – nun sind von Lehnhoff drei Varianten eines symmetrischen Schnellwechslers auf den Markt. Lehnhoff ist aktuell der einzige Hersteller von Schnellwechselsystemen, der in diesem Segment auch eine rein mechanische Variante entwickelt hat – das gelingt durch eine einzigartige innovative selbst nachstellende Verriegelungstechnik und beweist Lehnhoffs Innovationskraft.  Alle drei Varianten bestehen aus robusten und wartungsarmen Komponenten und verfügen über eine sichere und selbst nachstellende Verriegelung mit Totpunkt-Mechanismus. Beim hydromechanischen Schnellwechsler ist dank der genialen Mischung aus Betätigung über den hydraulischen Aktuator und der mechanischen Totpunktverriegelung kein ständiger hydraulischer Verriegelungsdruck notwendig.

Ausführung in mechanisch, hydromechanisch und vollhydraulisch

Die Lehnhoff SQ-Schnellwechsler sind sowohl als mechanische, hydromechanische und vollhydraulische Ausführung erhältlich und beruhen auf dem offenen S-Industriestandard, der vom schwedischen Handelsverband für Maschinen herausgegeben und verwaltet wird. Wie bei Standards üblich, sind in ihm einheitliche Größenbezeichnungen sowie ein einheitlicher Produktionsstandard für Maße und Toleranzen definiert. So ist garantiert, dass alle Anbaugeräte mit Adaptern dieses Standards untereinander wechselbar sind. Außerdem legt der Standard fest, dass am Schnellwechsler ein Tiltrotator montiert werden kann, dass die Bauhöhe möglichst hohe Losbrechkräfte sicherstellt und dass vorhandenes Spiel vom Schnellwechsler selbst nachjustiert wird.

Lehnhoff-Garantie: passende SQ-Adapter für alle

Anbaugeräte

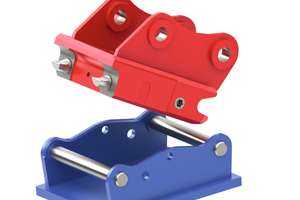

Das neue Schnellwechselsystem wurde aufgrund dieser Anforderungen entwickelt und besteht aus dem Schnellwechsler und dem passenden Adapter, deren Aufnahmewellen induktiv-gehärtet sind. Lehnhoff garantiert seinen Kunden, dass für alle Anbaugeräte die passenden SQ-Adapter verfügbar sind, entweder als Adapterrahmen, als Schweißadapter oder als Schraubadapter mit Bohrbild. Bei beiden hydraulischen Ausführungen, der hydromechanischen und die vollhydraulischen, können Anbaugeräte bequem aus der Kabine ver- und entriegelt werden. Außerdem ist für diese beiden Varianten das Sicherheits-Assistenzsystem Lehmatic Safety Control (LSC) erhältlich, das jederzeit optisch und akustisch über den Verriegelungszustand des Schnellwechslers informiert.

Für maximalen Ölfluß konzipiert

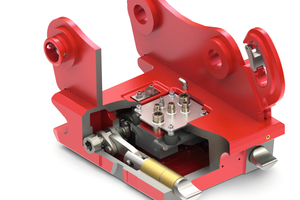

Im Vergleich zum hydromechanischen SQ-Wechsler bietet der vollhydraulische Schnellwechsler eine zusätzliche Kupplung der Hydraulikleitungen. Der Ventilblock mit fünf symmetrisch angeordneten Lehnhoff-Kurzhubventilen ist funktionssicher im Gehäuse integriert und bietet durch die Symmetrie auch die Umkehrung hydraulischer Anbaugeräte von 180° an. Diese besonders für maximalen Öldurchfluss konzipierten Ventile verbinden Anbaugeräte absolut sicher und leckagefrei mit der Arbeitshydraulik. Zudem ist der vollhydraulische SQ-Wechsler mit der einzigartigen blockinternen Drucklosschaltung ausgestattet, durch die die Installation am Bagger denkbar einfach wird: alle relevanten Ventile sind im Schnellwechsler-Ventilblock untergebracht, in dem sie direkt drucklos geschaltet werden können.

Keine Beeinträchtigung der Losbrechkräfte

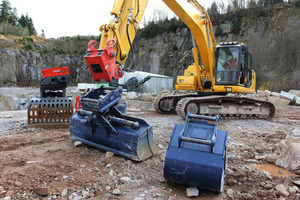

Durch die neuen SQ-Schnellwechsler von Lehnhoff können Kunden vorhandene Löffel, gewünschte neue Löffel sowie vorhandene und künftige Anbaugeräte, die auf dem S-Standard beruhen, einfach und günstig verwenden. In Kombination mit den neuen Wechslern werden die Losbrechkräfte der Bagger nicht beeinträchtigt, außerdem eliminieren die SQ-Wechsler jegliches Spiel und machen manuelles Nachjustieren überflüssig.

Lehnhoff Hartstahl GmbH

www.lehnhoff.de
