Integraler Gerüstbau macht fit für die Vierschanzentournee

Modernisierung Schattenbergschanze, Oberstdorf

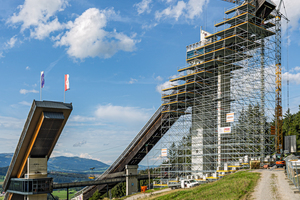

Zur Vorbereitung auf das Auftaktspringen der Vierschanzentournee wurde für umfangreiche Modernisierungsarbeiten der Anlaufkopf der Oberstdorfer Schattenbergschanze mit Peri UP eingerüstet. Eine Besonderheit stellte der kombinierte Einsatz von Flex Modulgerüstbauteilen mit Easy Fassadengerüstbauteilen dar.

Am 29. Dezember werden wieder über 25.000 Zuschauer in die Audi Arena Oberstdorf/Allgäu strömen, um den Auftakt der 68. Vierschanzentournee live mitzuerleben. Wenn die besten Skispringer der Welt von der Schattenbergschanze an und über die 140-Meter-Marke springen, sind auch Millionen von Fernsehzuschauern dabei. Oberstdorf gilt zudem als eines der schönsten Skisprungstadien weltweit.

Modernisierung im Zeitplan

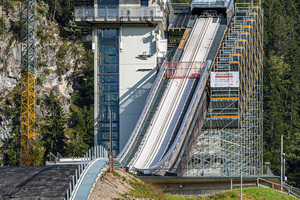

Rechtzeitig vor Wintereinbruch und dem Start der Vierschanzentournee wurden an der Oberstdorfer Schattenbergschanze umfangreiche Umbau-, Sanierungs- und Erweiterungsmaßnahmen erfolgreich abgeschlossen. Einige Arbeiten werden in 2020 noch weitergeführt. Neben der Modernisierung der Aufsprunghänge und dem Neubau der Kleinschanzen wurde im Herbst 2019 auch der Anlaufturm der Großschanze erneuert. Für die notwendige Stufenerweiterung mussten am Anlaufkopf der großen HS-137-Schanze neue Stahlstege und -stufen an den bestehenden Tragwerksbindern angebaut werden.

Anpassung mit System

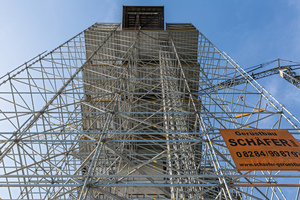

Zur sicheren Ausführung der Arbeiten in über 40 Meter Höhe diente ein Peri UP Arbeits- und Traggerüst, das von einem erfahrenen Montageteam der Schäfer Gerüstbau GmbH errichtet wurde. Das Raumgerüst und die Arbeitsebenen basierten auf einem großzügigen 3,00 x 3,00 Meter Grundraster. Notwendige Anpassungen an Geometrie und Lasten erfolgten in 25-Zentimeter-Schritten mit Systembauteilen. Die Verwendung von 35 Tonnen Ballast erlaubte dabei eine weitgehend freistehende Gerüstausführung. Zuvor wurden Schanze und Gelände – als Ergänzung zum digitalen Bauwerksmodell – mit einem 3D-Scanner erfasst.

Integraler Gerüstbau

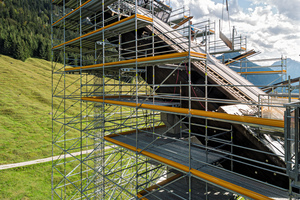

Die Besonderheit der Schanzeneinrüstung befindet sich im Bereich der Arbeitsebenen, die größtenteils mit Peri UP Easy Fassadengerüstbauteilen der Stielvariante erstellt wurden. Vertikalstiele und Horizontalriegel der Flex Modulgerüstvariante konnten übergangslos mit den Easy Stielen und Belägen des Easy Fassadengerüstes kombiniert werden. So erhöhte die Möglichkeit, Easy Fassadengerüstbauteile auch beim räumlichen Traggerüstbau einsetzen zu können, die Materialauslastung.

Die integral ausgerichtete Gerüsttechnik hebt die Systemgrenzen zwischen Rahmen- und Modulgerüst weitgehend auf: Stiele und Rahmen haben identische Höhenmaße, das metrische Grundraster und die durchgängige Verwendung des Rosett-Knotens erlauben nahezu beliebige geometrische Anpassungen mit Systembauteilen.

Kompatibel im 25-Zentimeter-Raster

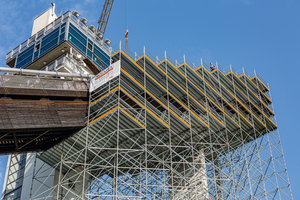

Mit dem Gerüstsystem und den ebenfalls in Oberstdorf verwendeten Systembauteilen des Variokit Ingenieurbaukastens kann auf komplette, untereinander kompatible Baukastensysteme zurückgegriffen werden. Das beiden Systemen zugrundeliegende, metrische Grundraster macht dies möglich und vereinfacht gleichzeitig die Vor- und Ausführungsplanung. Selbst die temporäre Schwerlastunterstützung des auskragenden Schanzenkopfes ließ sich mittels 25-Zentimeter-Riegeln problemlos in das großzügige Peri UP Raumgerüstraster integrieren – ohne aufwändige Rohr-Kupplungsarbeiten.
