Hightech macht den Unterschied

Maschinen der Wirtgen Group erneuern den Silverstone Circuit

Der Silverstone Circuit in England ist eine traditionsreiche Rennstrecke. Das legendäre Bauwerk wurde nun mit Maschinen und Anlagen von Wirtgen, Vögele, Hamm und Benninghoven erfolgreich saniert.

Das Besondere der Baumaßnahme: Der Betreiber nutzte sie nicht nur zum Abfräsen und Erneuern des Asphaltpakets, sondern auch für eine Reprofilierung der Fahrbahn. In einem 3D-Modell identifizierten die Ingenieure Unebenheiten und Stellen, die Aquaplaning gefährdet sind. Basierend auf diesen Daten haben die Planer die Rennstrecke optimiert, bevor Wirtgen Fräsen und Vögele Fertiger im Verbund mit Hamm Walzen die Strecke dank digitaler Steuerungssysteme millimetergenau abtrugen, beziehungsweise neu einbauten – mit Spezialasphalt von zwei Benninghoven Mischanlagen.



Optimierung der Strecke per 3D-Modell

Bodenwellen beseitigen, Aquaplaning verhindern, das Kurvengefälle verändern – das waren die wichtigsten Gründe für eine Neuprofilierung der Rennstrecke in Silverstone. Deshalb begannen die Sanierungsarbeiten mit der Erstellung eines 3D-Modells durch die italienischen Rennstrecken-Experten von Studio Dromo und das ausführende britische Bauunternehmen Tarmac. Darin identifizierten die Experten Schwachstellen und optimierten diese.

Nach der Abnahme durch den Streckenbetreiber übertrugen mehrere Totalstationen die digitalen Planungsdaten direkt an die Wirtgen Fräsen. Dieser Vorteil spart nicht nur Zeit, er sorgt auch für hohe Präzision und damit für ein qualitativ hochwertiges Fräsergebnis. Denn gerade bei Rennstrecken gilt es, bis auf wenige Millimeter Abweichung genau zu arbeiten. Um dem gerecht zu werden, setzen Kaltfräsen von Wirtgen auf einen intelligenten Assistenten: Level Pro Active.



Level Pro Active legt die Basis für hohe Präzision

Das Nivelliersystem mit innovativen Bedienpanels lässt sich intuitiv einstellen. Es ist vollständig in die Maschinensteuerung integriert und ermöglicht einen hohen Automatisierungsgrad, denn wichtige Maschinenfunktionen sind direkt miteinander verknüpft.

Zudem bietet Level Pro Active mit dem 3D-Kit eine einfache und praxisgerechte Schnittstelle, die mit 3D-Systemen gängiger Hersteller kompatibel ist. So auch in Silverstone: Die Wirtgen Kaltfräsen haben die Planungsdaten des Geländemodells über Laserem-pfänger erhalten und selbstständig umgesetzt. „Bei einer zulässigen Abweichungstoleranz von lediglich ±2 mm gemessen auf 13 m war klar, dass wir neueste und führende Technologien einsetzen mussten, um ein exzellentes Ergebnis abzuliefern“, sagte Tim Smith, Technischer Leiter bei Tarmac.

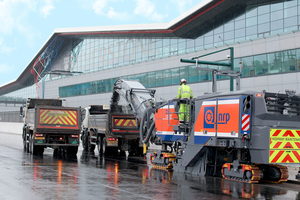

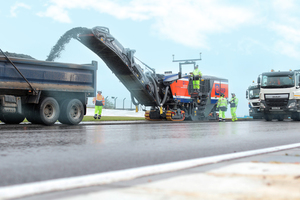

Wirtgen W 210 Fi Kaltfräsen arbeiten routiniert

wie immer

Auch an die Fahrer hat Wirtgen bei der Entwicklung der aktuellen Großfräsen-Generation gedacht. So ist bereits die Vorbereitung der Maschinen für 3D-Einsätze sehr einfach. Die Befestigungsmöglichkeiten für die Sensor-Systeme auf dem Wetterschutzdach haben die Ingenieure stark vereinfacht. Mit diesem System war es für die Bediener der beiden eingesetzten Wirtgen Großfräsen vom Typ W 210 Fi ein Leichtes, einen guten Job abzuliefern. Die Frästiefe betrug durchschnittlich 7 cm, tatsächlich variierte sie jedoch an jedem Punkt der Strecke stark. In vier Tagen hatte das erfahrene Frästeam von Tarmac den Asphalt auf einer Fläche von 87.000 m² abgetragen.



Benninghoven Mischanlagen produzieren

Hightech-Asphalt

Fast schon eine Wissenschaft für sich war bei der Baumaßnahme in Silverstone das Thema Asphalt. So entfernte Tarmac einen Großteil der enthaltenen Feinanteile aus dem gebrochenen Gestein durch Waschen. Danach bereiteten zwei Benninghoven Asphaltmischanlagen an den Tarmac Standorten Elstow und Harper Lane daraus frisches Mischgut auf.

Trotz anspruchsvoller Rezepturen mit speziellem Bitumen und Hightech-Zuschlagstoffen konnten die Anlagen die streng kontrollierten Formel 1-Qualitätsstandards einhalten. Das Ergebnis ist ein hochstandfester Asphaltbelag, der darauf ausgelegt ist, hartem Bremsen und extremen Querkräften langfristig zu widerstehen. Dadurch ist auch das Risiko neuer Bodenwellen deutlich reduziert. Neben der Asphaltproduktion war auch die Baustellenlogistik anspruchsvoll: Es galt, 360 t Asphalt pro Stunde an die Strecke zu transportieren.



Vögele Fertiger gewährleisten Asphaltpaket in Formel 1-Qualität

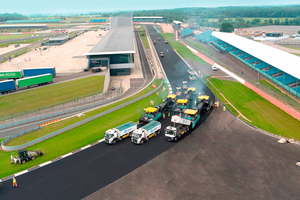

Den Einbau der neuen Asphaltschichten übernahmen Gespanne von Vögele. Drei Super 1800-3i Fertiger arbeiteten mit drei Beschickern vom Typ MT 3000-2i Offset zusammen. Ein Beitrag, der für die Einbau-Quantität und -Qualität mitentscheidend war. Denn der Einsatz von Beschickern entkoppelt die Materialübergabe vom Lkw an den Fertiger. Während der Beschickerfahrer sich auf den Materialtransport und die Kommunikation mit dem Lkw-Fahrer kümmert, kann sich der Fertigerfahrer voll auf den eigentlichen Einbau fokussieren.

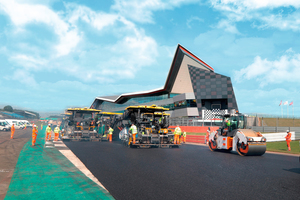

Ein Beitrag zur Qualität war auch der Einbau durch die drei Fertiger in V-Staffelung. Die beiden Super 1800-3i auf den äußeren Einbaubahnen agierten leicht versetzt hinter dem Fertiger auf der Mittelbahn. Der Einbau erfolgte „heiß an heiß“. Dadurch entstand eine nahtlose Fahrbahn über die gesamte Breite. Auch darüber hinaus wurde bei der Asphaltoberfläche großer Wert auf Exzellenz gelegt. Unter anderem hat Tarmac den Einbau im korrekten Temperaturfenster kontrolliert und dokumentiert. Dazu waren alle drei Vögele Fertiger mit dem kontaktlosen Temperatur-Messsystem RoadScan ausgestattet.

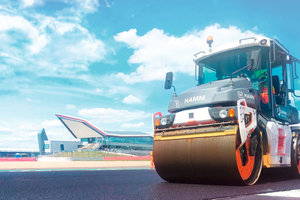

Schwergewichte von Hamm denken bei der Verdichtung mit

Bei der Herstellung der Endverdichtung der 3 cm starken Binder- und der 4 cm starken Deckschicht waren Technologien von Hamm besonders wertvoll: Die eingesetzten Tandemwalzen der Serien HD+ und DV+ verdichteten intelligent – mit Witos HCQ. „HCQ“ steht für „Hamm Compaction Quality“ und umfasst mehrere Produkte zur Messung, Überwachung, Dokumentation und Steuerung von Verdichtungsprozessen. Die Walzenfahrer bekommen auf einem Display in ihrer Kabine den bereits erreichten Verdichtungsfortschritt angezeigt. Damit macht Witos HCQ die Verdichtung effizient und trägt aktiv zu einer einwandfreien Oberflächenqualität bei. Bei einer anspruchsvollen Rennstrecken-Baumaßnahme wie auf dem Silverstone Circuit gibt es selbstverständlich auch dafür einen Beweis: Die geforderte Rauheit beziehungsweise das wichtige Grip-Niveau von 0,28 – gemessen nach dem International Roughness Index (IRI) – hat Tarmac eingehalten.



Zusammenarbeit mit der Wirtgen Group wie im Formel 1-Team

Die Formel 1-Baustelle war auch für ein erfahrenes Bauunternehmen wie Tarmac eine große Herausforderung. „Wir haben die Baumaßnahme intensiv geplant. Den Einsatz der Fräsen, Mischanlagen, Fertiger und Walzen haben wir im Detail mit den Kollegen von der Wirtgen Group in Großbritannien besprochen, damit vor Ort wirklich alles passt“, sagte Matt Fields, CI-Manager von Tarmac.

„Auch wir haben in Silverstone nichts dem Zufall überlassen und uns wie ein Rennteam auf unseren Einsatz vorbereitet – inklusiver einer eigenen Crew an Servicetechnikern, die unvorhergesehene Boxenstopps verhindern sollte – und dabei erfolgreich war“, ergänzte Richard Allsopp, Operations Director von der Wirtgen Group Niederlassung in Großbritannien.

Pünktlich zum geplanten Formel 1-Rennwochenende konnte die Baumaßnahme in Silverstone abgeschlossen werden. Dass mit dem Ergebnis nicht nur die technischen Kontrolleure zufrieden waren, zeigte die Rennaction: Lewis Hamilton stellte einen neuen Rundenrekord im Qualifying auf, Max Verstappen einen weiteren im Rennen.



Wirtgen Group

www.wirtgen-group.com

Der Silverstone-Circuit in Zahlen

Beim Großen Preis von Großbritannien in der Formel 1 gilt:

Länge: 5.891 Meter

Runden: 52

Distanz: 306,198 km

Durchschnittsgeschwindigkeit: 231 km/h

Höchstgeschwindigkeit (ohne DRS): 310 km/h

Volllastanteil: 67 Prozent

Fahrtrichtung: im Uhrzeigersinn

Anzahl Linkskurven: 8

Anzahl Rechtskurven: 10

Schnellste Runde (Qualifying): 1:24,303 (Lewis Hamilton, Mercedes-AMG Petronas Formula One Team, 2020)

Schnellste Runde (Rennen): 1:27,097
(Max Verstappen, Red Bull Racing, 2020, Rennen)

x

Thematisch passende Artikel:

Ausgabe 05/2023

Formel-1-Rennstreckensanierung

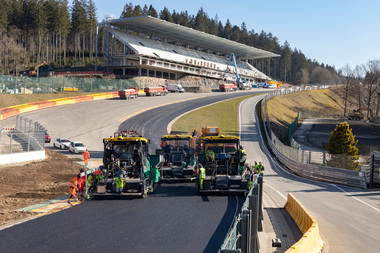

Neue Asphalt-Deckschicht auf dem Circuit de Spa-Francorchamps
