HOBAS Sonderprofile unter dem historischen Dresden
Die Stadtentwässerung Dresden GmbH sanierte 2009 auf einer Länge von ca.
1,3 Kilometern einen der größten und wichtigsten Abwasserkanäle Dresdens. Dieser verläuft direkt an der Elbe unter dem touristischen Zentrum der Stadt. Der kritische Bauzustand des Altkanals machte diese Sanierung notwendig. Da man aufgrund der touristischen Lage nicht mit einer offenen Bauweise arbeiten kann, werden u. a. GFK-Sonderprofile des Herstellers HOBAS Rohre GmbH aus Neubrandenburg in den alten Kanal installiert. Es wird sozusagen unbemerkt und direkt unter den Füßen der Besucher der historischen Altstadt Dresdens gearbeitet.
Dresden: die Stadt der Semperoper, des Zwingers und Touristenmagnet zu jeder Jahreszeit. Hier an der Elbe leben 500.000 Einwohner, die durchschnittlich 100 Liter Trinkwasser am Tag verbrauchen. Die Stadtentwässerung Dresden GmbH, ein Unternehmen der sächsischen Landeshauptstadt Dresden und der GELSENWASSER AG, ist für die Ableitung und Reinigung des Abwassers zuständig. Zusammen mit dem Niederschlagswasser kommen im Jahr rund 60 Mio. Kubikmeter Abwasser zusammen, welche in der Kläranlage Dresden-Kaditz gesammelt, abgeleitet und gereinigt werden müssen. Das sind täglich etwa 120.000 Kubikmeter Schmutzwasser bei Trockenwetter. Um diese enormen Mengen schnell und sicher ableiten zu können, benötigt man ein funktionierendes Kanalnetz. Die Kanäle unter Dresden sind zum Teil bereits 100 Jahre alt und müssen nach und nach saniert werden. Seit 1990 investiert die Stadtentwässerung Dresden GmbH viel Geld in die Sanierung und in den Ausbau des Kanalnetzes und der Kläranlagen, bis 2009 waren es 575 Mio. Euro.
In den letzten drei Jahrzehnten des 19. Jahrhunderts entstanden die rechtwinklig zur Elbe laufenden Hauptkanäle, die auf der Alt- und Neustädter Seite jeweils in parallel zur Elbe führende Abfangkanäle münden. Der so genannte Altstädter Abfangkanal linksseitig der Elbe wurde aus Stampfbeton erbaut und bedurfte nach einer Untersuchung dringend einer Sanierung, da er einige Schäden aufweist und eine sichere Tragfähigkeit nicht mehr gegeben ist. Die Gesamtlänge des Sanierungsabschnittes zieht sich auf über 1,3 Kilometern Länge durch die Altstadt und entlang des linken Elbe-Ufers. Hier befindet sich das historische Zentrum Dresdens mit seinen touristischen Attraktionen wie der Semperoper, der Gemäldegalerie Alte Meister bis hin zur Schatzkammer der sächsischen Kurfürsten und Könige, dem Grünen Gewölbe. Dresden als attraktives Reiseziel zieht Jahr für Jahr rund sieben Millionen Gäste an. Bei diesen Gegebenheiten kam nur eine grabenlose Sanierung mittels Relining in Frage. Hierbei wird der Altkanal erhalten und in ihm eine neue Rohrleitung eingezogen (Kanal-in-Kanal). Im Vergleich zur offenen Bauweise werden so insgesamt die Bauzeit verkürzt und die Verkehrs- und Tourismuseinschränkung auf ein Minimum reduziert.
Das während der Bauarbeiten anfallende Abwasser wurde über eine Freigefälledruck- bzw. Heberleitung DN 1200 mit einer maximalen Förderleistung von bis zu 1900 l/s umgeleitet. Diese Leitung verlief auf Sockeln unterhalb des Kais, damit die Sächsische Dampfschiffahrtnicht behindert wurde bzw. ab der Augustusbrücke oberhalb der Kaimauer.
Nach einem umfangreichen Variantenvergleich zur Sanierung des Abfangkanals entschied sich die Stadtentwässerung Dresden GmbH u.a. für HOBAS Sonderprofilrohre aus GFK der Marke NC Line. Selbstverständlich wurde dabei auch geprüft, ob die hydraulischen Anforderungen aufgrund der geringfügigen Durchmesser-Einschränkung weiterhin gegeben sind. Hier erwies sich die glatte Innenfläche der Sonderprofile mit einem k-Wert ≤ 0,01 mm als entscheidender Vorteil. In Vorbereitung der Installation erfolgten umfangreiche ingenieurtechnische Abstimmungen mit dem Planungsbüro ACI-Aquaprojekt Consult Ingenieurgesellschaft und der Arbeitsgemeinschaft Insituform Rohrsanierungstechniken GmbH, Dresden und Heinrich Lauber GmbH, Coswig. Besonderes Augenmerk wurde seitens der Baubetriebe von Anfang an auf die Einhaltung der geforderten Qualitätsparameter und der technologischen Abläufe gelegt, mit dem Ergebnis eines strengen Lieferplanes. Zunächst wurde anhand einer Begutachtung und einer Kalibrierung des Altkanals mit Laserscanning sowie einer teilweisen manuellen Kalibrierung mit einer Schablone der Altrohrzustand für die genaue Dimensionierung der äußeren Abmessungen des neuen Profils ermittelt. Ziel dieser Maßnahme war die maximale Ausnutzung des Altkanals unter gleichzeitiger Berücksichtigung der Montagefähigkeit. Das Ergebnis der Untersuchungen war ein detaillierter Plan der Abmessungen eines jeden Profils, zunächst natürlich theoretisch. Praktisch musste HOBAS erst unter Beweis stellen, diese geometrischen Anforderungen auch umsetzen zu können. Als Vereinbarung entstand ein genauer Verlegeplan mit Standardprofilen, Kurzprofilen und Profilen mit speziellen Schrägmuffen, um somit dem Kanalverlauf optimal gerecht zu werden. An Stellen mit besonders starken Abwinklungen erfolgte die Verbindung der vorgefertigten Kurvenelemente mit GFK-Handlaminat.
Die statische Auslegung erfolgte auf der Basis des ATV-DVWK Regelwerkes M-127 T2. Entsprechend der Einordnung in den Altrohrzustand III wurde die Berechnung durch die LGA Nürnberg / Ingsoft GmbH insbesondere auch unter Berücksichtigung der speziellen Geometrie und des Verdämm-Vorganges durchgeführt. Hier erwies sich als Vorteil, dass vorgefertigte HOBAS Sonderprofile mit relativ großen Wanddicken hergestellt und statisch ungünstige Imperfektionen weitestgehend gering gehalten werden können. Da es sich um ein werkseitig hergestelltes Profil handelte, findet kein nachträglicher Schrumpf statt, so dass ein Ringspalt lediglich durch Schrumpf des Dämmers entstehen kann und in der Praxis mit ca. 1 bis 2 mm angenommen wird. Standardmäßige Ovalisierungen, wie bei Liningsystemen infolge der Geometrie des Altrohres, brauchten ebenfalls nicht berücksichtigt zu werden.
An die Qualität der GFK-Profile wurden besondere Anforderungen gestellt. Vertreter der Stadtentwässerung Dresden GmbH, des Planungsbüros ACI-Aquaprojekt Consult Ingenieurgesellschaft und der Insituform Rohrsanierungstechniken GmbH führten im Herstellerwerk ein Audit zur Freigabe der Produktion durch. Dabei wurde die Einhaltung der grundsätzlichen Vorgaben gemäß Leistungsverzeichnis kontrolliert, physikalische Prüfungen durchgeführt und das Qualitätssicherungs-System überprüft. Zusätzlich erfolgte eine weitere Prüfung der gelieferten Materialien. Dazu wurden auf der Baustelle Prüfkörper entnommen und durch das Ingenieurbüro Siebert und Knippschild nochmals auf Einhaltung der Parameter geprüft.

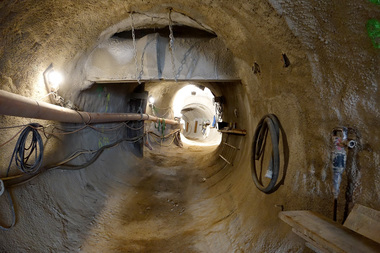

Es wurden in zwei verschiedenen Bauabschnitten jeweils 520m HOBAS Sonderprofile mit den Innenabmessungen 2157 x 2129mm und 320m mit 2242 x 2195mm eingebaut. Über Montagegruben, die abschnittsweise angelegt wurden, ließ man die ca. 2,35m langen HOBAS Profile mittels eines Krans hinab. Mit einem speziell konstruierten Transportwagen wurden die Profile in den alten Kanal eingefahren und an Ort und Stelle montiert. Bei der Konstruktion des Transportwagens haben sich die Spezialisten von Insituform besondere Techniken einfallen lassen, um die Montagetätigkeit und die Verlegequalität optimal sicherzustellen. Zum Abschluss wurde das Profil gegen Auftrieb gesichert und der Spalt zwischen dem alten und dem neuen Kanal mit einem Dämmer gemäß der statischen Berechnung verfüllt. In vordefinierten Abständen werden Abmauerungen eingefügt, um die einzelnen Dämmabschnitte einzugrenzen.
Nach Fertigstellung war das Ergebnis eine vollständige Wiederherstellung des Abfangkanals. Dieser soll seine Funktionsfähigkeit für die nächsten 100 Jahre auch bei Hochwasser behalten. Die vielen Touristen bekamen von den Arbeiten unter ihren Füßen kaum etwas mit. Einzig die Rohrlager und die Montagegruben in relativ großem Abstand zeugten von dem wichtigen Treiben unter den Straßen der Dresdner Altstadt.
