PAPIERRECYCLINGHALLE IN WINNENDEN

Betonierhöhen bis 13,15 m in einem Guss

Die neue Rahmenschalung Framax Xlife plus mit innovativer

einseitiger Ankerung überzeugt beim Bau von hohen Ortbetonwänden

und bringt Höchstgeschwindigkeit auf die Baustelle.

Winnenden nahe Stuttgart: Hier baut die Schief Erich GmbH & Co. KG eine 108,00 x 55,00 m große
Halle mit frei tragendem Pultdach für das Recycling von Altpapier mit angebautem Technikgebäude. Eine 13,15 m hohe Brandwand teilt die Halle der Länge nach mittig in das
Ballenlager und den Papierpressenbereich mit Umschlaghalle. Ein quer liegendes Brandschott grenzt die Umschlaghalle vom Papierpressenbereich ab. Es hat an der Spitze des Pultdaches eine Betonierhöhe von 14,13 m. Die Außenwände mit Betonierhöhen von bis zu 6,30 m bzw. 7,30 m reichen nicht bis zum Dach. Sie lassen oberhalb Lüftungsöffnungen frei. Zweiteilige Spannbetonbinder I-140 für das Pultdach lagern auf außen liegenden bzw. an der Brandwand stehenden Fertigteilstützen auf. Diese Stützen binden in die Wände ein. Die Betonflächen aller innen- und außen liegenden Hallenwände bleiben sichtbar. Die Bauzeit ist knapp bemessen.

Framax Xlife plus mit einseitiger Ankerung

Bei diesem nicht alltäglichen Bauvorhaben testet die bauausführende Firma die neuen Framax Xlife plus-Elemente von Doka. Sie zeichnen sich aus durch innenliegende Ankerstellen im Raster 1,35 m und ein völlig neuartiges, einseitig bedienbares Ankersystem. Diese Erweiterung des bewährten Rahmenschalungssystem Framax Xlife erlaubt es, besondere Anforderungen an Ankerraster und Fugenbild schnell und zuverlässig umzusetzen, ohne Investition in ein komplettes Schalungssystem.

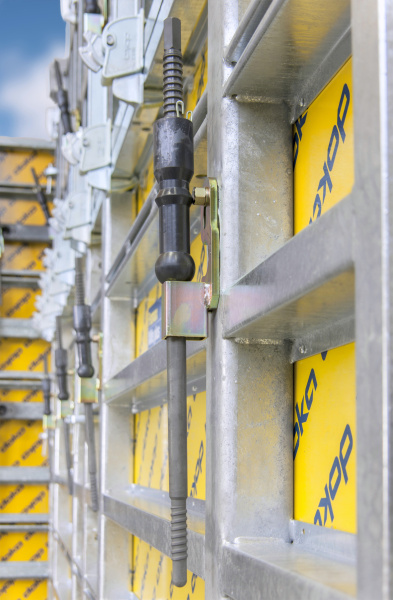

Herzstück der neuen Rahmenschalung Framax Xlife plus sind die einseitig bedienbaren Framax Xlife plus-Anker 20,0. Ihre völlig neuartige Konstruktion beschleunigt das Ein- und Ausschalen über die bekannten Systemvorteile einseitiger Ankertechnik und innen liegender Ankerstellen hinaus. Beim Umsetzen parken die Framax Xlife plus-Anker am Element, dies verkürzt die Such- und Wegezeiten. Beim Ausschalen bleibt die Wandstärkeneinstellung exakt erhalten, ohne erneutes Einmessen. Doka-Richtmeister Stephan Kittel wies die Schalungsmannschaft in die Bedienung der Framax Xlife plus und des Ankersystems ein.

Zwischenbühnen nur auf einer Schalungsseite

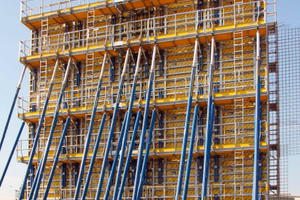

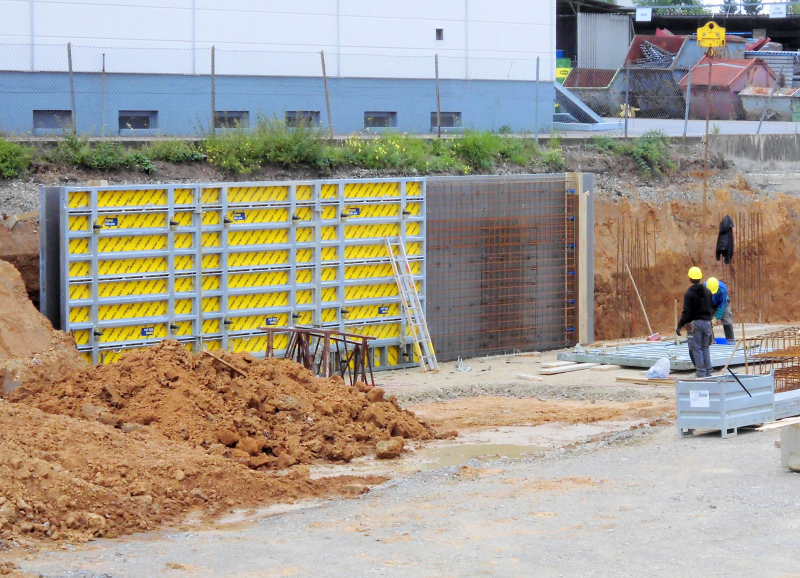

Bei hohen Schalungen entfallen auf einer Seite alle Zwischenbühnen und Aufstiege. Dies zahlt sich auf dieser Baustelle in besonderem Maße aus: Die bis zu 13,15 m hohe innen liegende Brandwand wird in Takten von 12,00 m Länge auf Lücke betoniert. Hierzu sind bis zu 5 Rahmenschalungselemente 2,70 x 2,70 m auf 13,50 m aufgestockt. Eingerichtet wird die Schalung mit jeweils 20 Justierstützen Eurex 60 550 pro Betonierabschnitt. Abspannungen sichern die fertigen Wandscheiben. Fünf Ebenen des Bühnensystems Xsafe plus sind ausschließlich auf der Vorstellschalung montiert. Diese klappbaren Arbeitsbühnen mit integrierbaren Seitengeländern, Leitern und selbstschließenden Durchstiegsöffnungen sind sofort einsatzbereit und erhöhen die Arbeitssicherheit maßgeblich. Das Bewehrungsgerüst für die hohen Wände stammt aus dem Eigenbestand der Firma Schief. Bei den niedrigeren Außenwänden dient das Arbeitsgerüst Modul als sicherer Arbeitsplatz für die Eisenflechter.

Kurze Taktzeiten für schnellen Bau

Alle Wände werden mit Beton C30/37 in einem Guss betoniert, mit einer Steiggeschwindigkeit von 3,50 m/h. Nach Aussage der Baustelle tragen insbesondere die einseitig bedienbaren Ankerstellen und die großflächigen Umsetzeinheiten der Framax Xlife plus sehr kurze Taktzeiten bei. Das Bühnensystem Xsafe plus ermöglicht sicheres und rasches Arbeiten in jeder Höhe. Auf der mit 2 Kranen erschlossenen Baustelle arbeitet ausschließlich Eigenpersonal.

Bauleiter Rainer Oechsle und Polier Torsten Seiffart sind einig „Durch die perfekte Schalung von Doka und das gute Baustellenteam konnten wir an großen Wänden auch großartige Schalzeiten erreichen.“⇥■

Deutsche Doka Schalungstechnik GmbH

www.doka.com




Im Internet finden Sie die den erweiterten Fachartikel mit zusätzlichen Fotos. Geben Sie hierzu bitte den Webcode in die Suchleiste ein.

BAUTAFEL

Brandwand längs: 108,40 x 13,15 m

Schottwand quer: 26,40 x 14,13 m
Außenwand: 202,50 x 6,30 m
Stützwand: 235,00 x 3,15 m
Taktlängen: 12,00 m
Schalungssysteme: Rahmenschalung Framax Xlife plus mit Bühnensystem Xsafe plus, Arbeitsgerüst Modul
Schalungsvorhaltung: ca. 800 m²
Bauausführung: Schief Erich GmbH & Co. KG, Winnenden
Schalungsplanung: Doka-NL Stuttgart
Kontakt: www.doka.com
