Absturzsicherungen für Stadiondächer und Tribünen

ST-Quadrat – Sicherheit bereits bei der Planung berücksichtigen

Auch die Dächer von Wettkampfarenen und ihre modernen, ausladenden
Tribünenüberdachungen sind gelegentlich Arbeitsplätze – und müssen
entsprechend gegen Absturz gesichert sein.

Dächer von Wettkampfarenen und moderne, ausladende Tribünenüberdachungen sind inzwischen herausragende technische Ingenieurwerke. Außer den üblichen Komponenten zur Entwässerung und Belüftung sind Aufbauten für Beleuchtungskörper, Module zur regenerativen Energienutzung, Klimaanlagen und Installationen für Eventtechnik und Werbebanner in die Dachfläche integriert.

Daher werden moderne Dachkonstruktionen von Wettkampfarenen mit entsprechenden Absturzsicherungssystemen ausgestattet, die einen sicheren Aufenthalt in höher gelegenen Ebenen bieten. Auf flach geneigten Untergründen kommen mittlerweile überwiegend Seilanlagen zum Einsatz. Moderne und komfortable Systeme, wie das horizontale Edelstahlseilsystem Lux-Top FSE 2003 von ST Quadrat Fall Protection bieten Qualität und Sicherheit für verschiedene Befestigungsuntergründe. Hierbei handelt es sich um eine überfahrbar oder nicht-überfahrbar konstruierte Edelstahlseilanlage mit beweglicher Führung, die mit verschiedenen Lux-Top Anschlagpunkten als Seil-Haltepunkte kombiniert werden kann. Alle Anschlageinrichtungen sind so konzipiert, dass eine Installation des Seilsystems im flach geneigten Dach oder bei Bedarf auch auf einem Steildach entlang des Firstes möglich ist. Entscheidend ist hierbei aber nicht die Anzahl der Anschlagpunkte (ASP), sondern deren sinnvolle Planung und Anordnung mit Einplanung von entsprechenden Wartungswegen. Nachfolgend stellen wir einige Sportarenen vor, bei denen bereits vorausschauend in der Planungsphase die Absturzsicherung auf den Dächern berücksichtigt und wirtschaftlich sinnvoll umgesetzt wurde.

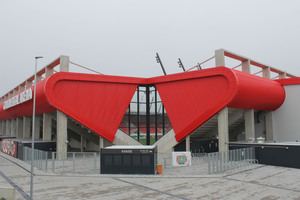

Continental Arena Regensburg

Regensburg setzt mit dem Bau seiner Continental Arena ein Zeichen für den Profi-Fußball und auch ein deutliches Zeichen in Sachen „Nachhaltigkeit und Sicherheit“. Mit seiner unverkennbaren Außenhülle gehörte die Continental Arena schon kurz nach ihrer Eröffnung im Juli 2015 zu den eindrucksvollsten Sportstätten Bayerns. Die von den Frankfurter Architekten AS & P Albert Speer & Partner entworfene Gebäudehülle, ist auch bei diesem Sportstätten-Neubau das prägende Gestaltungsmerkmal mit einer freien Form und oberflächenveredelten Stahlleichtbaumaterialien. Auffallend sind die Tribünendächer aus oberflächenbeschichteten Trapezprofilen in den Vereinsfarben Rot und Weiß.

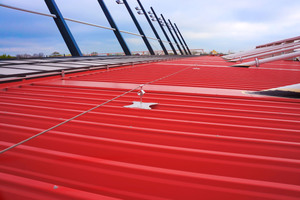

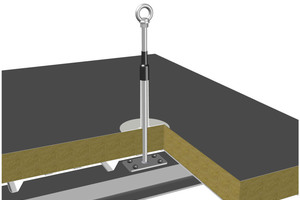

Als Personensicherungssystem kam das Edelstahlseilsystem Lux-Top FSE 2003 mit Anschlagpunkten zur Befestigung auf Betonbauteilen (ASP EV 2) sowie auf Trapezprofil (RVT) auf den überdachten Flächen des Stadions und der benachbarten Polizeiwache zum Einsatz.

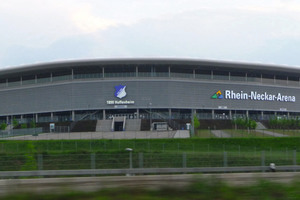

Wirsol Rhein-Neckar-Arena Sinsheim

Nach eingehendem Erfahrungsaustausch mit anderen Vereinen im In- und Ausland entschied der Fußballclub TSG Hoffenheim den Bau eines hochmodernen Stadions im Herzen der Metropolregion. Im Zuge der Neubaumaßnahmen entstand neben dem Stadion auch ein hochmodernes und einmalig gelegenes Trainings- und Verwaltungszentrum „die neue Geschäftsstelle der TSG“. Das Stadion ist ausgelegt für ca. 30.000 Zuschauer. Die Tragkonstruktion des polygonal geformten Neubaus besteht aus einer mit Membranen bekleideten Stahlkonstruktion. Sie bildet das Dach der Arena, das „wie eine Wolke fast schwerelos über dem Baukörper zu schweben scheint“, so der Architekt Paul Niederberghaus (AGN Ibbenbüren).

Als Absturzsicherung wurde ein Seilsicherungssystem gewählt, das über die komplette Dachfläche führt. Der Hersteller belieferte seinerzeit den Stahlbauer Donges mit einer Seilanlage FSE 2003, bestehend aus insgesamt 1.100 lfd. Meter Edelstahlseil und den für den Objektuntergrund erforderlichen Anschlagpunkten APS EV 4 (Stahl). Das Stadion ist inzwischen zur Marke des TSG Hoffenheim und zum Aushängeschild der gesamten Region geworden.

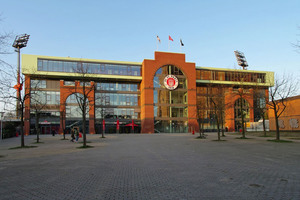

Millerntor-Stadion in Hamburg

Die im Besitz des FC St. Pauli befindliche Spielstätte im Herzen Hamburgs, im Stadtteil St. Pauli, ist der Austragungsort der Heimspiele der ersten und gelegentlich auch der zweiten Fußballmannschaft des Vereins. Im Laufe der Zeit wurde das Stadion einige Male umgebaut und von 2006 bis 2015 schrittweise erneuert. Im Zuge der veränderten Anforderungen an Wettkampfstätten wurden auch die Tribünendächer renoviert und mit einer Absturzsicherung für die Wartung und Instandhaltung der technischen Aufbauten ausgestattet. Gewählt wurde eine Kombination aus temporärem Führungsseil (MAS HA4) und 32 Stück Lux-Top RVT zur Befestigung im Trapezprofil-Untergrund. Der Anschlagpunkt ist für Blechstärken ab 0,63 mm bauaufsichtlich zugelassen. Die Montage erfolgte mittels Nietverbindungen, die eine dauerhafte Dichtheit des Untergrundes gewährleisten. Es handelt sich hierbei um den bislang ersten und einzigen bauaufsichtlich zugelassenen Anschlagpunkt mit Nietverbindung am gesamten Markt.

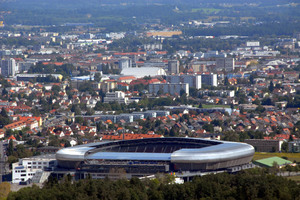

Wörtherseestadion Klagenfurt

Das Wörterseestadion war einer von acht Austragungsorten der Fußball-Europameisterschaft (EM) 2008. Für dieses Highlight – das weltweit drittgrößte Sportereignis – wurde das Stadion auf 32.000 Plätze ausgelegt und modernisiert. Nach der EM erfolgte der Rückbau auf eine Basisgröße mit 12.000 Plätzen. Das ca. 13.000 m2 große, konisch ausgebildete Stadion-Flachdach wurde mit dem RIB-Roof Metalldachsystem „Speed 500 Aluminium Stucco dessiniert“ eingedichtet. Mit den zum Teil konisch bombierten Profilbahnen beeindruckt die Dachhaut durch ihre signifikante Gestaltung. Architektonisch prägnant wird die Anlage durch die dynamische Überhöhung des Daches über der Osttribüne.

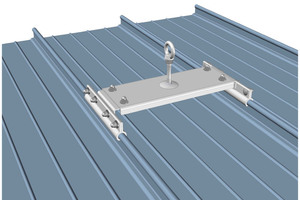

Die auf dem gesamten Dach installierte Absturzsicherung besteht aus einer 750 Meter langen, umlaufenden FSE 2003 Edelstahlseilanlage, durchdringungsfrei mit den Anschlagpunkten GDB-Z 500 auf den Aluminium Stehfalzprofilen montiert.

Ion-Oblemenco-Stadion in Rumänien

Das Ion-Oblemenco-Stadion ist heute eine Mehrzweckarena in Craiova, Rumänien. Seine äußere Form ist angelehnt an das sogenannte Brancusi-Ei, benannt nach dem französischen Bildhauer rumänischer Abstammung. Die freie Form der äußeren Gebäudehülle, ebenfalls nachempfunden aus RIB-Roof Aluminium Stehfalzprofilen, bietet einen dynamischen Übergang vom rechteckigen Feld zur elliptischen Außenschale. Umgeben von einer Betonkrone, erlauben die Tribünen von jedem Punkt aus einen großzügigen Überblick über das Stadion. Die Sportstätte wurde 2017 fertiggestellt und bietet Platz für ca. 30.900 Zuschauer.

Die erforderliche Absturzsicherung auf der eiförmigen Gebäudehülle garantiert auch an dieser Wettkampfstätte ein bewährtes Lux-Top FSE 2003 Seilsicherungssystem, bestehend aus 600 laufenden Metern Seil, durchdringungsfrei mechanisch befestigt mit 80 Stück Falz-Plus Evolution Anschlagpunkten.

Sowohl beim Wörterseestadion in Österreich als auch beim Ion-Oblemenco-Stadion in Rumänien handelt es sich um Absturzsicherungssysteme, die inkl. aller Befestigungskomponenten speziell auf die unterschiedlichen RIB-Roof Metalldachsysteme aller Materialien und Stärken abgestimmt wurden. Die Fachmontage erfolgt hierbei durchdringungsfrei auf den systemeigenen unterschiedlichen Aluminium Stehfalzprofilsystemen.

Sóstói Stadion in Ungarn

Das alte Sóstói-Stadion ist ein Fußballstadion mit einer sechsspurigen Leichtathletikanlage in der ungarischen Stadt Székesfehérvár (zu Deutsch: Stuhlweißenburg) im Komitat Fejér. Auf der Anlage trägt die Mannschaft des Fußballvereins Videoton FC ihre Heimspiele aus. Im November 2014 stellte der Fußballklub Pläne für den Umbau vor. Darin enthalten waren die Renovierung der Haupttribüne mit Platzneuordnung, Erweiterung des V.I.P.-Logen-Bereiches sowie die Verglasung der Fassade, so wie die Ergänzung von insgesamt drei Tribünen. Aus einer Multifunktionsarena wurde somit ein reines Fußballstadion mit einer Sitzplatzkapazität für ca. 14.250 Besucher.

Die ausladenden Tribünendächer erhielten im Zuge der Umbaumaßnahmen für die Wartung und Instandhaltung eine Absturzsicherung, bestehend aus 1.500 laufenden Metern Lux-Top FSE 2003 Edelstahlseilsystem und ca. 280 Stück RVT für die Befestigung auf dem Trapezprofiluntergrund.

Für die Fans ist jeder Stadionbesuch ein unvergessliches Ereignis. Dabei geht es nicht nur um statistische Spielberichte, sondern auch darum, die besondere Atmosphäre und Stimmung gut bedacht und sicher in lebhafter Erinnerung zu behalten.

ST Quadrat Fall Protection S.A.

www.lux-top-absturzsicherungen.de
