3D für Minis

Erweiterte Cat Grade-Technologien für Cat Minibagger

Caterpillar bietet Anwendern von Minibaggern in der 6- bis 10-Tonnen-Klasse 2D- und 3D-Maschinensteuerung als Nachrüstoption. Die Bagger können bei Zeppelin oder Sitech mit Cat Grade mit Advanced 2D oder 3D ausgerüstet werden.

Die modularen Komponenten des Nachrüstsatzes erleichtern den raschen Einbau, und die Technologie wird nahtlos in die elektronische Infrastruktur der Cat Bagger der nächsten Generation integriert. Bei beiden nachgerüsteten Grade-Technologien entsprechen die Fähigkeiten denen von größeren Cat Baggern mit Cat Grade mit Advanced 2D oder 3D, sodass das angestrebte Planum oder andere Geländeformen wie Böschungen schnell erreicht werden können. Der separate, hochauflösende Touchscreen-Monitor mit einer Größe von 254 Millimetern (10“) in der Fahrerkabine ermöglicht es den Bedienern, die Geländepläne bequem in der Fahrerkabine einzusehen, zu erstellen und abzuarbeiten. Die Automatikfunktionen sorgen für eine einfache Steuerung von Stiel und Löffel mit nur einem Joystick, sodass das Planum erreicht und weder zu viel noch zu wenig Material abgetragen wird.

Cat Grade mit Advanced 2D nutzt bordinterne Prozessoren und schnell ansprechende Sensoren, damit auf dem Touchscreen-Monitor in Echtzeit Anweisungen zur Löffelschneide und Höhe bereitgestellt werden. Diese Technologie gibt den Bedienern die Möglichkeit, grundlegende Geländepläne zu erstellen und abzuarbeiten. Die Bearbeitung von Geländeplänen kann ganz einfach vom Fahrersitz aus erfolgen. Die Nachrüstung umfasst die Hardware, Sensoren und einen separaten Monitor zum Erstellen, Bearbeiten und Anzeigen von Geländeplänen.



Grabarbeiten schneller erledigen

Mit dem GPS- bzw. dem Glonass-System wird der Bagger genau geortet. Cat Grade mit 3D ermöglicht es, dass die Maschinen Planierarbeiten auch nach komplexen Entwürfen durchführen können. Der Monitor zeigt die Löffelposition über den gesamten Bewegungsbereich. Audiosignale für Höhe und Tiefe geben an, wann das vorgesehene Planum erreicht ist, und verhindern dadurch einen übermäßigen oder unzureichenden Materialabtrag. Neben den für Grade mit Advanced 2D benötigten Hardwareteilen und Sensoren (einschließlich Monitor) erfordert der Einbau von Grade mit 3D außerdem GNSS-Empfänger und -Antennen.

Cat Grade-Technologien sind in vielen Anwendungsbereichen wie Kanalarbeiten sowie dem Herstellen von Fundamenten und Bodenplatten für Häuser nützlich und helfen den Bedienern, die Anzahl der Durchgänge zu reduzieren und die Grabarbeiten dadurch schneller zu erledigen. Sie verbessern bei Bedienern aller Kenntnisstufen die Qualität und Einheitlichkeit des Planums und können den Arbeitstag erleichtern, da sie auch die Arbeit bei beeinträchtigten Sichtverhältnissen unterstützen. Cat Grade-Technologien sparen den Unternehmen Kosten im Zusammenhang mit der benötigten Zeit, der Arbeitsleistung, dem Kraftstoff- und Materialverbrauch. Sie ermöglichen es, das Planum schneller herzustellen, und senken die Gesamtbetriebskosten am Einsatzort.

Zeppelin Baumaschinen GmbH

www.zeppelin-cat.de

x

Thematisch passende Artikel:

Ausgabe 11-12/2022

Assistenzsysteme für Minibagger

E-Fence, Indicate und Swing Assist für Cat Maschinen

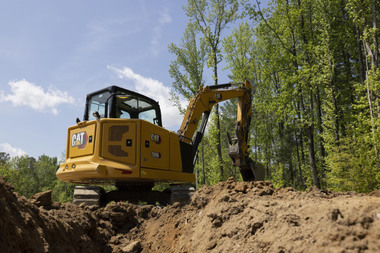

Die Assistenzsysteme E-Fence und Indicate sind optional ab Werk oder nachr?stbar f?r die Minibagger 306 CR, 308 CR und 309 CR der neuen Generation.
