Ohne Betonschalung geht es nicht

Treppenhäuser aus Sichtbeton geben größtem Holzhaus Dänemarks Halt

Für ein Pionierprojekt in Sachen Nachhaltigkeit – das WoodHub in Odense, Dänemark – liefert Paschal die Schalungssysteme für das Untergeschoss sowie die Treppen- und Aufzugsschächte.

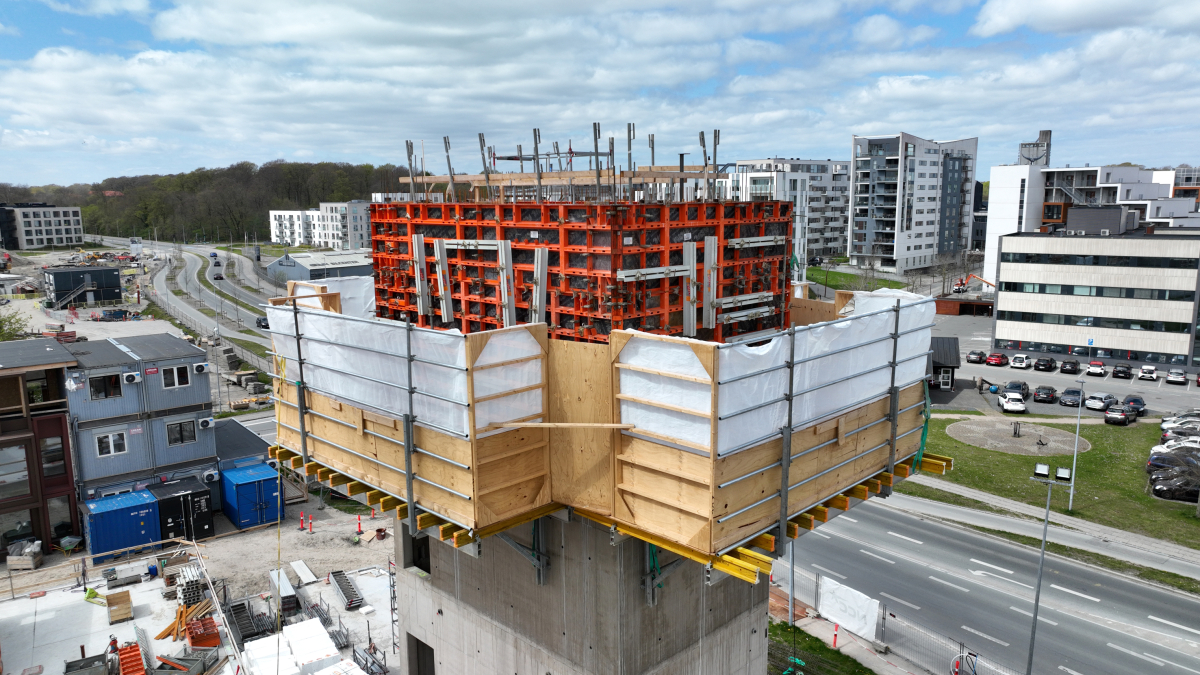

Für die Treppenhäuser und Aufzugsschächte kam das Wandschalungssystem von Paschal, Logo.pro, sowie die Kletterkonsole 240 zum Einsatz. Mit deren Hilfe „wächst“ der Turm zusammen mit der Schalung in die Höhe.
© Paschal

Für die Treppenhäuser und Aufzugsschächte kam das Wandschalungssystem von Paschal, Logo.pro, sowie die Kletterkonsole 240 zum Einsatz. Mit deren Hilfe „wächst“ der Turm zusammen mit der Schalung in die Höhe.
© Paschal

In Odense, der drittgrößten Stadt Dänemarks – auf der Insel Fünen –, entsteht derzeit der größte Holzbau des Landes. 2025 sollen hier im „WoodHub“ rund 1.600 Mitarbeiter von acht verschiedenen Behörden einziehen. Auftraggeber ist die staatliche Bau- und Liegenschaftsverwaltung (Bygningsstyrelsen). Als Generalunternehmer für das Projekt an der Lerchesgade 35 fungiert die Baufirma NCC Danmark. Das Leuchtturmprojekt für nachhaltigen Holzbau entsteht nach Plänen des bekannten Architekturbüros C.F. Møller Architects mit einem Gesamtbudget von umgerechnet 86,5 Millionen Euro.

Das neue Verwaltungszentrum mit sieben Etagen umfasst künftig eine 31.000 Quadratmeter große Fläche, die variabel als Büros, Tagungsräume und soziale Treffpunkte genutzt werden wird.

Untergeschoss und Treppenhäuser mit Paschal-Lösungen geschalt

Für WoodHub werden teilweise sichtbare Konstruktionen aus Brettsperrholz als tragende Baumaterialien eingesetzt. Auch wenn das fertige Gebäude als ein Paradebeispiel für einen nachhaltigen Holzbau Bekanntheit erlangen wird, steht es doch auf einem Fundament aus Beton. Sechs Stahlbeton-Treppen- und Aufzugskerne steifen die Holzkonstruktion aus. Für die Herstellung des Untergeschosses aus Beton sowie der Treppen- und Aufzugsschächte kamen mehrere Paschal-Systeme zum Einsatz. Für die Erstellung der Decken des Untergeschosses – einer Fläche von insgesamt 5.500 Quadratmeter – wurde das GASS Alu-Traggerüst-System – bestehend aus GASS-Stützen und GASS-Trägern – sowie die Holzträger H20 verwendet. Das GASS-System stützt dabei die horizontale Schalung.

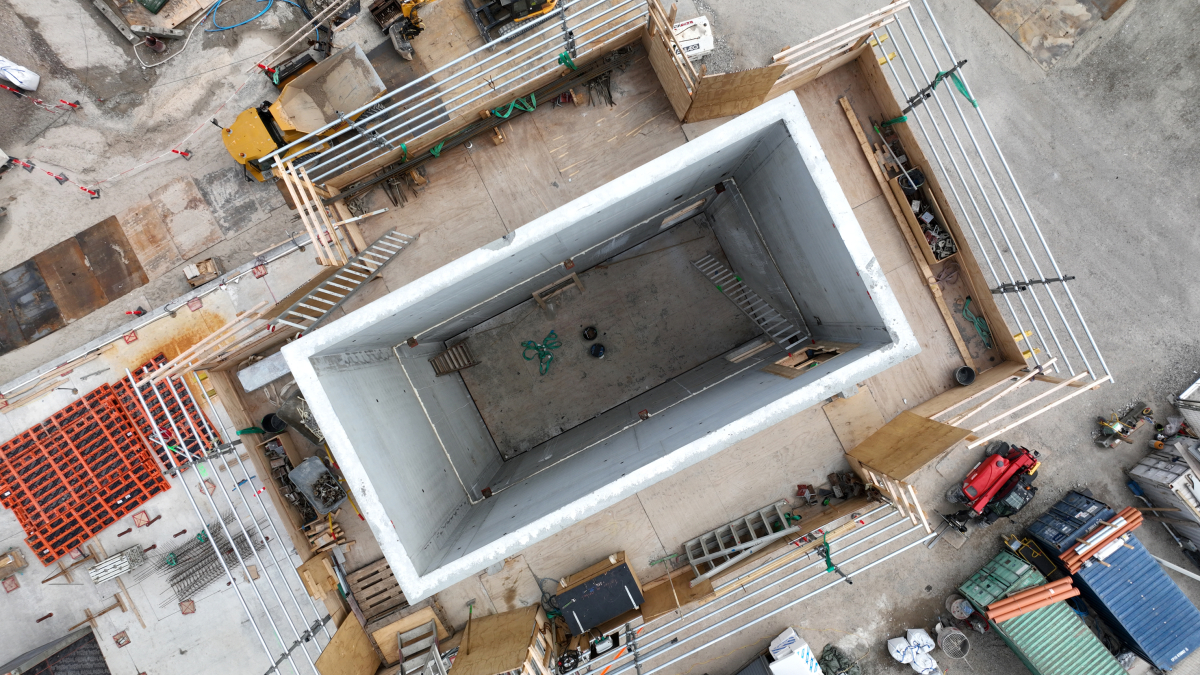

Für die Schalung der Schächte wurde die Logo.pro von Paschal verwendet, um einseitig von außen zu ankern. Vorteil: die Arbeiter müssen nicht in den Schacht hineinklettern.
© Paschal

Für die Schalung der Schächte wurde die Logo.pro von Paschal verwendet, um einseitig von außen zu ankern. Vorteil: die Arbeiter müssen nicht in den Schacht hineinklettern.
© Paschal

Für die Errichtung der Treppenhäuser und Aufzugsschächte kamen die Logo.3 sowie die Logo.pro Wandschalungssysteme zum Einsatz. Während der Schalungsarbeiten, die im November 2022 starteten, nutzte das bauausführende Unternehmen NCC darüber hinaus die Kletterkonsole 240 sowie Ausschalinnenecken von Paschal.

„Bis zu 1.200 Quadratmeter wurden in einem Takt geschalt“, erzählt Jacob Christensen, Leiter von Paschal Dänemark. Für die Schalung der Schächte nutzten die NCC-Mitarbeiter das Logo.pro-Schalungssystem. Christensen erläutert die Vorteile: „Mit der Logo.pro lassen sich die Spannstäbe von außen montieren und festschrauben. Die Bauarbeiter müssen also nicht in den Schacht hineinklettern, um die Kugelgelenkplatten anzuziehen.“

Hochwertiger Sichtbeton als Kontrapunkt zum Holz

Schon heute weiß man: Das zukünftige Regierungsgebäude wird ein Pionierprojekt für eine nachhaltige Holzbauweise werden. Laut C.F. Møller Architects könnten mit der Massivholzkonstruktion über eine Lebensdauer von 50 Jahren 5.400 Tonnen CO2 eingespart werden. Nichtsdestotrotz: so ganz versteckt sich der Beton dann doch nicht. Durch die Gestaltung mit Sichtbeton bilden die Wände der Treppenhäuser einen Kontrast zur restlichen Innenverkleidung aus Holz.

„Der Beton beziehungsweise Zement ist ja scharfkörnig und reibt an der Schalhaut. Um eine gleichbleibende, hohe Qualität des Sichtbetons sicherzustellen, wurde die Schalhaut während der Schalungsarbeiten mehrere Male mit Paschal Originalschalhaut erneuert. Die Schalhaut der Logo.pro besteht aus 12-schichtigem, finnischen Birkensperrholz, das ein besonders schönes Sichtbetonbild ergibt“, so Christensen.

Die Eröffnung ist für 2025 geplant. Das Untergeschoss wird künftig 150 Autos Platz bieten und ein Fahrradparkhaus mit 384 Stellplätzen beherbergen.

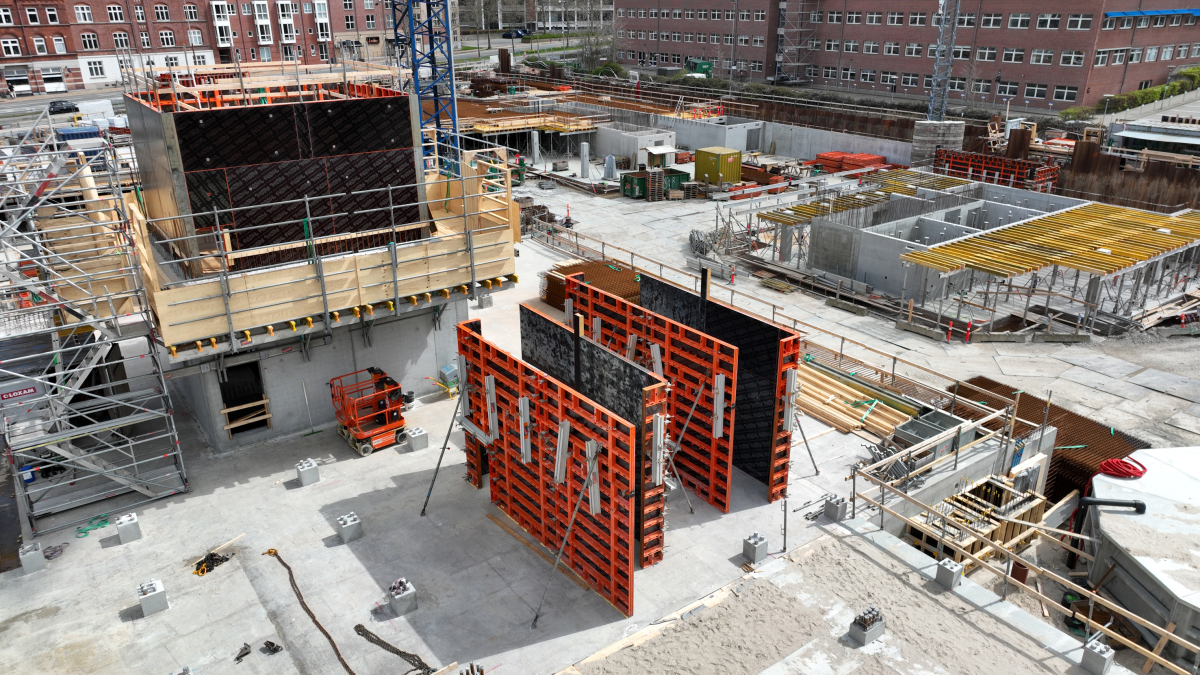

Im Vordergrund: Logo.pro auf der bereits betonierten Decke des Untergeschosses. Rechts hinten ist der Blick frei auf einen Teil des Untergeschosses; mit den Holzträgern H20 auf den Gass-Stützen mit 3-Beinen und Gass-Aluträgern.
© Paschal

Im Vordergrund: Logo.pro auf der bereits betonierten Decke des Untergeschosses. Rechts hinten ist der Blick frei auf einen Teil des Untergeschosses; mit den Holzträgern H20 auf den Gass-Stützen mit 3-Beinen und Gass-Aluträgern.
© Paschal

Unten parken – außen erholen

Seit Mai 2023 laufen die ersten Holzbauarbeiten parallel zum Betonbau. Das künftige Verwaltungsgebäude liegt mitten in der Stadt und ist umgeben von Häusern mit roten Ziegelfassaden. Die Fassade des WoodHub wird aus recyceltem Aluminium in rotbraunen Farbtönen ausgeführt werden, damit es gut mit den umliegenden Gebäuden harmoniert. Auch durch die Gebäudearchitektur – es erreicht seinen höchsten Punkt zur Mitte hin und ist zu den angrenzenden Gebäuden hin abgestuft – soll es sich nahtlos in die umliegende Bebauung einfügen, betonen die Architekten. Im Inneren des Gebäudeensembles wird eine öffentlich zugängliche Gartenanlage angelegt. Dachterrassen und erhöhte Innenhöfe bieten Erholungsräume für die Beschäftigten und Möglichkeiten zum Verweilen für die Bewohner von Odense und der Insel Fünen.

Paschal-Werk G. Maier GmbH

www.paschal.com
