Nachhaltige Stadtentwicklung

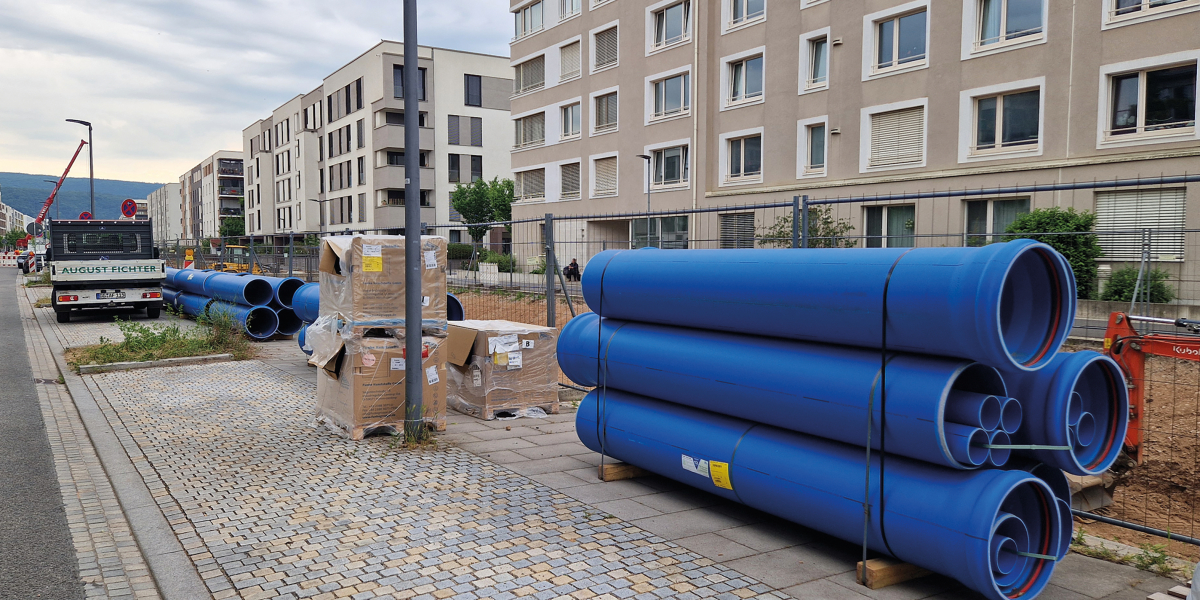

Die Heidelberger Bahnstadt will weltweites Vorbild für nachhaltiges urbanes Bauen sein. Für das Regenwasserkonzept kommen insgesamt 510 Meter der klimafreundlich produzierten Funke Pipe2Pipe-Kanalrohre in Nennweiten DN/OD 160 bis DN/OD 500 zum Einsatz
© Funke Kunststoffe GmbH

Früher ein Güter- und Rangierbahnhof, heute eine der weltweit größten Passivhaussiedlungen, die ein Vorbild für nachhaltiges urbanes Bauen sein will: Das Areal der Bahnstadt ist wenige Gehminuten vom Heidelberger Hauptbahnhof entfernt und 116 Hektar groß. Neben einer regenerativen Energieversorgung und Passivhäusern mit Dachbegrünung sind auch beim Entwässerungskonzept die Weichen auf Klimaresilienz gestellt. Auf einer Länge von insgesamt knapp einem Kilometer werden parallel zur Straße ‚Langer Anger‘ Wasserbecken eingerichtet, die der Regenwasserbewirtschaftung dienen und im Sommer über Verdunstung für ein angenehmes Mikroklima sorgen. Vier der sieben Becken sind bereits realisiert. Die restlichen drei Wasserbecken zwischen Pfaffengrunder Terrasse und Kumamotostraße mit einer Gesamtlänge von 280 Metern und einem Fassungsvermögen von 1.700 Kubik­metern befinden sich derzeit im Bau.

Durchdachtes Konzept zur Retention von Niederschlag

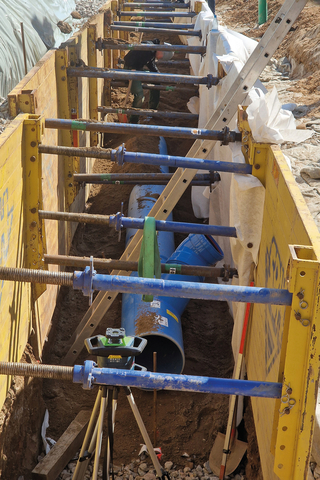

Mit Blick auf Einbau, Langlebigkeit und Qualität stehen die Funke Pipe2Pipe-Kanalrohre den bewährten HS-Kanalrohren in nichts nach. Durch ihren wesentlich geringeren CO₂-Fußabdruck sind sie für umweltbewusste Kunden eine nachhaltige Alternative
© Funke Kunststoffe GmbH

„Das Wasser in den Becken wird dauereingestaut, was neben dem Kühlungseffekt im Sommer auch zum Naherholungscharakter beiträgt. Im Falle von Starkregenereignissen können die überschüssigen Niederschläge über die seitlichen Rasenflächen versickern sowie über die Überlaufkästen in den seitlichen Sitzstufen in die darunter liegende Schotterrigole abgeführt werden“, erklärt Uwe Ludwig, Abteilungsleiter beim Abwasserzweckverband (AZV) Heidelberg.

Bevor das anfallende Regenwasser allerdings in die Wasserbecken zwischen Pfaffengrunder Terrasse und Kumamotostraße eingeleitet werden kann, muss es zunächst zwischengespeichert werden, um dann filtriert werden zu können. Der Filtrationsvorgang ist notwendig, um den Eintrag von gelöstem Phosphor in die Wasserbecken, welcher mit dem Niederschlagsabfluss der begrünten Dachflächen abgespült wird, zu verhindern. Die Stadt Heidelberg entschied sich mit Blick auf die Retention im zweiten Bauabschnitt für den Einsatz von insgesamt fünf KS-Bluebox-Elementen von Funke Kunststoffe mit einem Retentionsvermögen von knapp 180 Kubikmeter. Zusätzlich kommen insgesamt 510 Meter der neuen, klimafreundlich produzierten Funke Pipe2Pipe-Kanalrohre in Nennweiten zwischen DN/OD 160 und DN/OD 500 zum Einsatz, die zur Schaffung von weiterem Speichervolumen beitragen.

Funke-Produkte für Wasserqualität und Grundwasserschutz

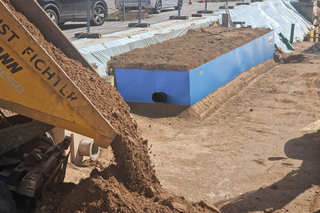

Insgesamt fünf KS-Bluebox-Elemente mit einem Retentionsvolumen von knapp 180 Kubikmeter kommen in Heidelberg zum Einsatz. Verbunden werden die mit 5 Millimeter starken PE-HD Platten umhüllten Boxen mit Hilfe des besonders nachhaltigen Funke Pipe2Pipe-Kanalrohrsystems
© Funke Kunststoffe GmbH

Das Regenwasser von den umliegenden Gebäuden gelangt über die Funke Pipe2Pipe-Kanalrohre in die KS-Blueboxen und von dort über ein Pumpwerk auf eine Filteranlage. Erst danach wird es in die Wasserbecken eingespeist. Karsten Schmidt, Geschäftsführer von Bioplan-Ingenieurgesellschaft mbH, Sinsheim, nennt den Grund, warum die Aufbereitung wichtig ist: „Bei den vier Wasserbecken des ersten Bauabschnitts ist das Regenwasser ungefiltert direkt in die dauereingestauten Wasserbecken eingeleitet worden. Dies hat im Hinblick auf den relativ hohen Phosphorgehalt aus den Substraten der angeschlossenen Gründachflächen zu einer erheblichen Algenbildung geführt.“ Durch die Filtration über ein mit Eisenhydroxid angereichertes Substrat in den Filterbecken kann der Nährstoffgehalt in den Wasserbecken signifikant gesenkt und die Algenbildung entscheidend gehemmt werden.

Im zweiten Bauabschnitt der Wasserbecken in der Bahnstadt ist diese Art der Wasseraufbereitung daher von vornherein vorgesehen. „Die Kombination von Funke Pipe2Pipe-Kanalrohren mit KS-Bluebox-Elementen in Verbindung mit den Filterbecken dient letztlich auch dem Erhalt der Wasserqualität in den Becken und dem Grundwasserschutz, da Niederschläge zunächst gesammelt werden, um sie anschließend gedrosselt der Behandlungsanlage zuzuführen“, erläutert Manuel Ballarini von der das Projekt betreuenden Abteilung Grünanlagen des Landschafts- und Forstamtes Heidelberg und fügt hinzu: „Die Größe der einzelnen KS-Blueboxen wurde an den jeweils per Simulation ermittelten Zulauf angepasst. Die kleinste verwendete KS-Bluebox hat ein Volumen von 11,7 Kubikmeter, die beiden größten von 38,8 Kubikmeter.“

Nachhaltigkeit weitergedacht mit Funke Pipe2Pipe

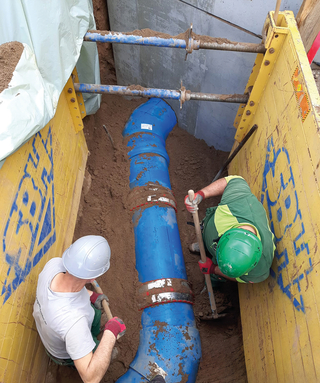

Das Funke Pipe2Pipe-Kanalrohrsystem umfasst auch Formteile, wie die hier im Bild zu sehenden Bögen. Ebenfalls zum Einsatz kommen in Heidelberg VPC-Rohrkupplungen von Funke
© Funke Kunststoffe GmbH

Die Bahnstadt will als eine der größten Passivhaussiedlungen der Welt ein Vorbild sein für nachhaltiges und umweltbewusstes urbanes Bauen. Dass hier mit den im Sinne der Kreislaufwirtschaft produzierten Funke Pipe2Pipe-Kanalrohren ein System mit erheblich reduziertem ökologischen Fußabdruck zum Einsatz kommt, war ein besonderes Anliegen der Stadt. Funke-Fachberater Ralph Mayer erklärt, was es mit einer der jüngsten Innovationen von Funke Kunststoffe auf sich hat: „Circa 50 Prozent des Funke Pipe2Pipe-Kanalrohres bestehen aus PVC-U-Rezyklat; rund 50 Prozent des PVC-U werden mit Ökostrom produziert. Gegenüber dem bewährten HS-Kanalrohr liegt die CO₂-Einsparung bei 50 Prozent – und das bei gleich hoher Produktqualität. Damit ist Funke Pipe2Pipe für umweltbewusste Kunden, die auf Recycling und Klimafreundlichkeit Wert legen, sehr attraktiv.“

Auch bei der Handhabung lassen die Funke-Produkte keine Wünsche offen. Polier Rosario Ligori von der ausführenden August Fichter GmbH & Co. KG, Raunheim erklärt: „Die Kanalrohre und Formteile sind allesamt gut aufeinander abgestimmt und lassen sich gut einbinden. Die KS-Bluebox setzen wir zum ersten Mal ein. Bisher sind unsere Erfahrungen sehr positiv. Die relativ leichten Boxen sind außerdem schnell geliefert worden.“
