Keine Experimente bei Sanierung

Ecosphere-Spritzdämmung von Maxit für Flughafen Tempelhof

Der Flughafen soll in den kommenden Jahren zu einem Experimentierort und Stadtquartier für Kunst, Kultur und Kreativwirtschaft werden. Die Spritzdämmung erfüllt sämtliche Vorgaben des Denkmalschutzes am historischen Lufthafen.

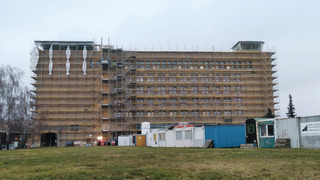

Bis Mitte 2023 werden das westliche Kopfgebäude sowie der Tower umfassend und denkmalgerecht saniert. Für die Berliner Bürger entsteht dort ein neuer Informations- und Veranstaltungsort. Bis Mitte 2023 werden das westliche Kopfgebäude sowie der Tower umfassend und denkmalgerecht saniert. Für die Berliner Bürger entsteht dort ein neuer Informations- und Veranstaltungsort.
© maxit Gruppe

Bis Mitte 2023 werden das westliche Kopfgebäude sowie der Tower umfassend und denkmalgerecht saniert. Für die Berliner Bürger entsteht dort ein neuer Informations- und Veranstaltungsort.
© maxit Gruppe
Der Berliner Flughafen Tempelhof ist eine Architekturikone und durch die Luftbrücke von 1948/49 zu einem Symbol der Freiheit geworden. Lange war sein Umbau als Alternative für den Großflughafen in Schönefeld im Gespräch. Jetzt wird er zu einem Informations- und Veranstaltungsort umgestaltet und in mehreren Sanierungsschritten sukzessive seiner künftigen Bestimmung zugeführt. Den europaweit ausgeschriebenen Architekturwettbewerb gewann das Schweizer Büro „:mlzd“ aus Biel. Bis Ende Mai soll die Sanierung des westlichen Kopfgebäudes abgeschlossen sein. In den unteren Geschossen des sechsstöckigen Massivbaus werden Büroräume eingerichtet. In der obersten, der sechsten Etage, entsteht ein großer zusammenhängender Ausstellungs- sowie Veranstaltungsraum. Spektakuläres Highlight ist das Dach: eine große mit Holzplanken gestaltete Aussichtsterrasse inklusive Tower. Den Besuchern bietet sich ein eindrucksvoller Rundumblick über die Weite des Tempelhofer Feldes und seine städtische Umgebung.



Keine Sanierung ohne energetische Nachbesserung

Der zwischen 1936 und 1941 nach den Plänen von Ernst Sagebiel erbaute Flughafen entspricht natürlich in keinster Weise mehr den heutigen energetischen Anforderungen und auch das westliche Kopfgebäude musste im Zuge der Sanierung massiv energetisch nachgerüstet werden. Hiervon ausgenommen war lediglich das Erdgeschoss, welches zukünftig überwiegend als Lagerraum genutzt wird. Das gesamte Flughafengebäude – insbesondere die Fassade – steht unter Denkmalschutz, sodass eine Innendämmung zwingend vorgegeben war. Die Architekten planten dafür zunächst mit einer Dämmlösung aus Plattenwerkstoffen, wurden jedoch schnell von den Begebenheiten vor Ort sowie von den nicht verhandelbaren Vorgaben des Denkmalschutzes überrollt.

Schon seit Langem und zunehmend mehr ist der Denkmalschutz auch ein wenig mit „Konservieren“ gleichzusetzen. Auch wenn geschützte Bausubstanz frühestens bei einem Komplettabriss wieder sichtbar werden sollte, gilt: Sie ist zu erhalten. Diese Vorgabe stellt eine Herausforderung an eine Innendämmung.



Immer wieder der Altputz

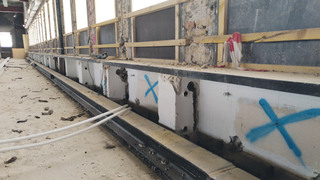

Vor der Sanierung: In solch einer baulichen Situation sind Plattendämmstoffe eine glatte Fehlansage. Obwohl bestens ge-eignet, stellt hier selbst die Verarbeitung der spritzbaren Innendämmung ?maxit eco 71? eine praktische Heraus-forderung dar. Vor der Sanierung: In solch einer baulichen Situation sind Plattendämmstoffe eine glatte Fehlansage. Obwohl bestens ge­eignet, stellt hier selbst die Verarbeitung der spritzbaren Innendämmung „maxit eco 71“ eine praktische Heraus­forderung dar.
© maxit Gruppe

Vor der Sanierung: In solch einer baulichen Situation sind Plattendämmstoffe eine glatte Fehlansage. Obwohl bestens ge­eignet, stellt hier selbst die Verarbeitung der spritzbaren Innendämmung „maxit eco 71“ eine praktische Heraus­forderung dar.
© maxit Gruppe
Bei Innendämmungen von unter Denkmalschutz stehenden Gebäuden fast schon alltägliche Problemstellung sind Restputzflächen, die sich alle nahezu durchgängig dadurch auszeichnen, dass sie unterschiedlich stark auf dem Mauerwerk selbst haften und sehr unterschiedliche Haftungen für anschließend aufgebrachte Putze aufweisen. Die gute Nachricht vorab: Eine häufig vom Denkmalschutz gewünschte mögliche schadensfreie Reversibilität des Putzes für eine später eventuell notwendige Freilegung der historischen Putzfläche war nicht gefordert. Restputzflächen im Wechsel mit unebenen Wänden legten die verführerische Lösung nahe, alles mit Wärmedämmplatten zu verkleiden, um so die angedachte harmonisch glatte Wandoberfläche zu erreichen. Doch so einfach war dies nicht: Ein Großteil der zu dämmenden „Flächen“ bestand aus zwischen den Fenstern angeordneten Wandpfeilern, die Restflächen bildeten überwiegend Heizkörpernischen.

Im Klartext bedeutete die vorgefundene Situation, dass die für Plattendämmstoffe erforderliche, innen liegende Dampfsperre weite Hohlräume überspannen müsste. An den Fensterlaibungen und Heizkörpernischen wären viele Anpassungen erforderlich gewesen. Dies alles ist kostenintensiv und bauphysikalisch durchaus als riskant zu bewerten. Die naheliegende Lösung war daher ein kompletter Systemwechsel – und zwar auf einen hochleistungsfähigen Wärmedämmputz, der per se nur hohlraumfrei aufgebracht werden kann und auch keine Dampfsperre benötigt. Bei einer geraden Wand ergibt sich, vereinfacht betrachtet, die Gesamtputzstärke aus der Stärke des energetisch erforderlichen Wärmedämmputzes zuzüglich der Stärke des Bestandsputzes – vorausgesetzt, man will auch dort den Mindestwärmeschutz erreichen. Ursprünglich geplant war beim Tempelhof-Projekt eine Gesamtstärke von zirka 40 bis maximal 80 Millimeter.

Für die verwendete Ecosphere-Spritzdämmung „maxit eco 71“ ist dies eine Kleinigkeit: Denn der auf Basis von Zement und Mikrohohlglaskugeln aufgebaute Wärmeputzmörtel von Maxit ist ein absolutes Leichtgewicht. Dieses geringe Gewicht ist unter anderem auch mitverantwortlich für die hohe Standfestigkeit des Mörtels beim Aufspritzen. Sein zugleich schnelles Ansteifen ermöglicht Schichtstärken von 20 bis 100 Millimeter nass in nass ohne Putzträger zügig aufbringen zu können.



Es kommt noch stärker

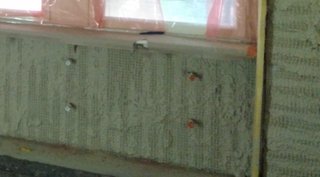

Die ersten 50 Millimeter der Ecosphere-Innendämmung „maxit eco 71“ sind in einen Welnet-Putzträger eingebunden. Hier wurden bereits die Kontaktlage und eine erste Folgeschicht aufgespritzt. Die ersten 50 Millimeter der Ecosphere-Innendämmung „maxit eco 71“ sind in einen Welnet-Putzträger eingebunden. Hier wurden bereits die Kontaktlage und eine erste Folgeschicht aufgespritzt.
© maxit Gruppe

Die ersten 50 Millimeter der Ecosphere-Innendämmung „maxit eco 71“ sind in einen Welnet-Putzträger eingebunden. Hier wurden bereits die Kontaktlage und eine erste Folgeschicht aufgespritzt.
© maxit Gruppe
Würde man die Wandkonturen des Bestandes nachzeichnen, würde oben Beschriebenes eins zu eins funktionieren. Gewünscht waren jedoch ebene, lotrechte Wände. Lotrecht war nicht viel und in Summe ergaben sich, zusammen mit dem Ausgleich zur Senkrechten, Putzstärken von bis zu 120 Millimeter. Auch das stellt für die Ecosphere-Spritzdämmung keine Herausforderung dar, doch in diesem Fall muss ein Putzträger eingebracht werden. Mit diesem ginge problemlos sogar noch ein wenig mehr – bis hin zu 150 Millimeter Putzstärke. Ein Putzträger muss zudem nicht unbedingt als Mehrleistung betrachtet werden: Bei solch einem zerklüfteten, unterschiedlich aufgebauten Untergrund wie beim Tempelhofer Projekt ist eine zusätzlich eingebaute Sicherheit durchaus zu empfehlen. Auch bei dünneren Putzaufbauten sind in der Praxis bei der Spritzdämmung eingearbeitete Putzträger oft Standard. Letztendlich wurde die „Sonderlösung Tempelhof“ also standardmäßig gelöst.

Zu Beginn stand ein gründliches Säubern des Untergrundes auf dem Plan. Lose und schlecht haftende Putz- und Farbschichten wurden mit einem Spachtel entfernt, dann kam eine kräftige Stahlbürste zum Einsatz. Abschließend wurde alles nochmals gründlich abgesaugt und die gesamte Fläche mit dem Putzverfestiger „maxit prime 1100“ tief bearbeitet. Als Putzträger wurden anschließend Welnet-Drahtnetze mit einer 50 Millimeter Welle angedübelt. Nach dem Durchspritzen einer ersten 20 Millimeter dicken Kontaktlage folgten die restlichen Schichten, nass in nass, in Stärken von zirka 30 Millimeter. Der Rest war Routine: 4 bis 5 Millimeter Armierungsmörtel „maxit eco 79“ mit einem Zahnspachtel aufziehen, Armierungsgewebe und Gewebeeckwinkel einbetten und deckend auf bis zu 6 Millimeter Gesamtstärke überziehen. Den Abschluss bildet eine gefilzte Deckputz-Lage aus „maxit ip 305 purcalc“-Schweißputz.



Nur bedingt hohlraumfrei

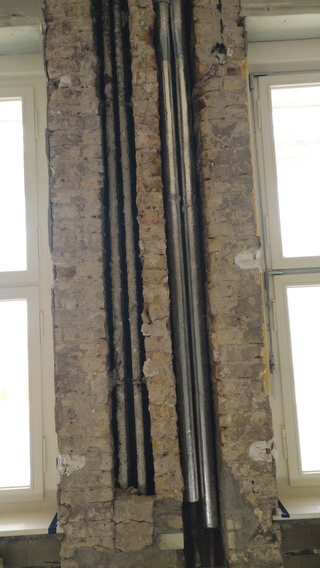

Die historischen Versor­gungsschächte bilden die mit Abstand größten Hohlstellen in der Außenwand. Alles bauphysikalisch Entscheidende wurde jedoch bereits mit der Ecosphere-Spritzdämmung zuverlässig abgearbeitet. Die historischen Versor­gungsschächte bilden die mit Abstand größten Hohlstellen in der Außenwand.
© maxit Gruppe

Die historischen Versor­gungsschächte bilden die mit Abstand größten Hohlstellen in der Außenwand.
© maxit Gruppe
Mit der Entscheidung für die spritzbare Ecosphere-Hochleistungsdämmung wurde das bauphysikalische Risikopotential einer fehlerhaften Dampfbremse sowie der Bildung von Kondensationshohlräumen ad acta gelegt. Schichtstärken von bis zu 120 Millimeter und eine Wärmeleitzahl von λ10,dry,mat < 0,04 W/(mK) liefern perfekte Dämmwerte, die in Teilbereichen – dort wo besonders viel ausgeglichen werden musste – die energetischen Anforderungen auch übertreffen. Als hohlraumfrei kann man die Gesamtkonstruktion jedoch nicht wirklich bezeichnen. Hier hatte der Denkmalschutz noch ein Wörtchen mitzureden, der auch auf den Erhalt der in manchen Pfeilern integrierten Versorgungsschächte der ehemaligen Heizung bestand. Anstatt diese Schächte mit wärmedämmendem Material zu verfüllen, wurden die ziemlich grob aus dem Mauerwerk geschlagenen, gewaltigen Schlitze mit einer dem Pfeiler stirnseitig aufgedoppelten Heraklithplatte überdeckt. „Hohlraumfrei“ war also nur bedingt gegeben, aber da, wo diese Eigenschaft bauphysikalisch unabdingbar ist, wurde alles hohlraumfrei umgesetzt. Die Heraklithplatten erhielten eine Vorspachtelung mit der Haftbrücke „maxit eco 70“, die anschließend zur besseren Haftvermittlung mit einem Besen quer aufgekehrt wurde.



Keine Luftkonstruktionen

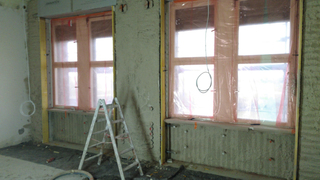

Über die seitlich gesetzten Putzlehren wurde die Spritzdämmung ?maxit eco 71? zuerst auf den Stirnseiten der Pfeiler sauber abgezogen. Über die seitlich gesetzten Putzlehren wurde die Spritzdämmung „maxit eco 71“ zuerst auf den Stirnseiten der Pfeiler sauber abgezogen.
© maxit Gruppe

Über die seitlich gesetzten Putzlehren wurde die Spritzdämmung „maxit eco 71“ zuerst auf den Stirnseiten der Pfeiler sauber abgezogen.
© maxit Gruppe
Für die Ausbildung der Ecken werden üblicherweise zuerst mit einem Ansetzmörtel Kantenprofile gesetzt und anschließend der Putz über diese abgezogen. Der ausführende Betrieb Bernd Letzel Außenputze entschied sich hier jedoch für eine andere Methode. Die Vorgabe, alles lotrecht zu setzen, bedingte, dass an einigen besonders schrägen Pfeilern bis zu 12 Zentimeter mit Mörtel unterfüttert hätten werden müssen. Solche „Luftkonstruktionen“ waren dem Betrieb in der Ausführung zu unprofessionell und man entschied sich alles so zu machen wie früher. Also wurden in die Laibungen beidseitig Anputzbretter gesetzt und über diese der Dämmputz sauber abgezogen. Nach dem Abbinden wurden dessen „Stirnseiten“ mit dem Grundanstrich maxit prim 1070 sowie maxit eco 70 vorbereitet, um eine sichere Haftung des dann seitlich aufgezogenen Laibungsputzes zu gewährleisten. Der Rest erfolgte nach Standard, also mit eingelegten Gewebeeckwinkeln. Den Abschluss bildete eine gefilzte Deckputz-Lage aus maxit ip 305 purcalc-Schweißputz.

Für eine Fläche von knapp über 450 Quadratmeter lieferte die Maxit-Gruppe aus ihrem  abgestimmten Putzsortiment: die mineralische Spritzdämmung eco 71, den Armierungsmörtel eco 79 sowie den ip 305 purcalc-Schweißputz. Neben ihrer enormen Ergiebigkeit von 7.200 Litern pro Tonne besticht die Spritzdämmung eco 71 auch durch ihre gute Trockenfördereigenschaft. Es ist deutlich wirtschaftlicher und auch für den Verarbeiter schonender einen Silo zu stellen und die „Dämmung“, so wie hier, 30 Meter hoch zu pumpen, anstatt in Zwei-Mann-Teams großformatige Dämmplatten an Ort und Stelle zu schleppen. Die gesamte Baustelle konnte über ein 2,2 Tonnen-Silo versorgt werden. Insgesamt wurden zirka 7,5 Tonnen Spritzdämmung verarbeitet. Mit nur drei Nachfüllungen wurden die Putzarbeiten somit äußerst wirtschaftlich und effizient abgewickelt.



Energetische und ökologische Zielsetzung erfüllt

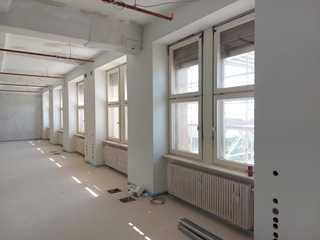

Die spritzbare Innendämmung ist wirtschaftlich. Auch optisch können sich die Wände wieder sehen lassen. Die spritzbare Innendämmung ist wirtschaftlich. Auch optisch können sich die Wände wieder sehen lassen.
© maxit Gruppe

Die spritzbare Innendämmung ist wirtschaftlich. Auch optisch können sich die Wände wieder sehen lassen.
© maxit Gruppe
Bauherr und Planer konnten mit der Spritzdämmung sowie den ergänzenden Produkten alle energetischen Vorgaben bauphysikalisch und ökologisch perfekt umsetzen. Auch der Denkmalschutz kann rundum zufrieden sein. Denn die eingesetzte Spritzdämmung eco 71 ist ein Putzsystem, das aufgrund seines multizellularen Aufbaus mit minimalem Materialeinsatz hohe Dämmleistungen erzielt. Seine Klassifizierung „nicht brennbar A1“ setzt seiner Verwendung auch brandschutztechnisch keine Einschränkungen. Frei von Schadstoffen, rein mineralisch aufgebaut, können Mauerwerk oder Beton zusammen mit der Spritzdämmung komplett geschreddert und dem Recycling zugeführt werden. Doch an so etwas will bei diesem in Kürze fertiggestellten Projekt niemand denken.

maxit Gruppe

www.maxit.de
