Hauptverkehrsachse vor Naturgewalten schützen

Galerie Mingèr in Schweizer Alpen 5 Wochen früher fertig

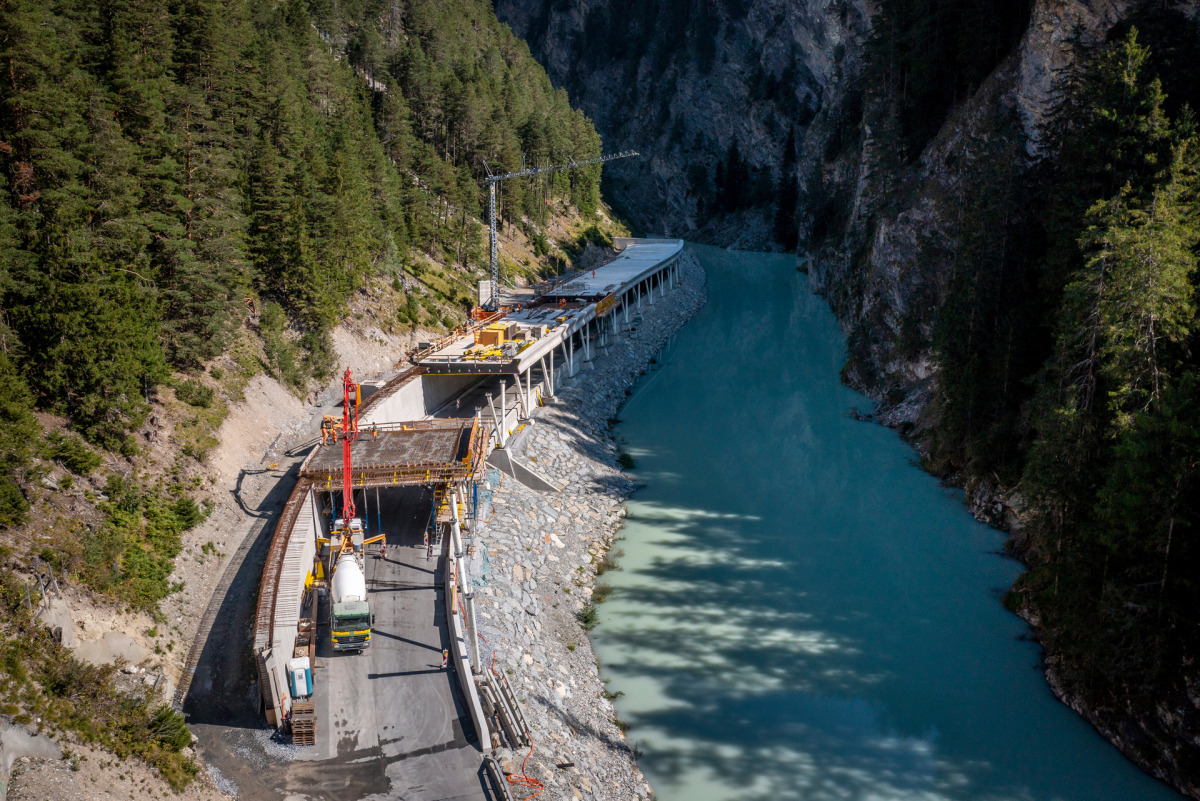

Schön, aber riskant: Straßen an Berghängen wie hier im Engadiner Hochtal. Schutz vor Lawinen oder Steinschlag bieten Galerien wie die hier 2022 gebaute Galerie Mingèr.

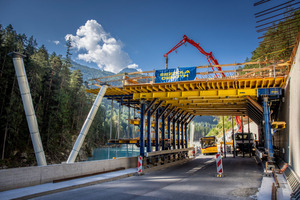

Bezzola Denoth AG und Doka realisieren die Galerie Mingèr vor dem Winter.

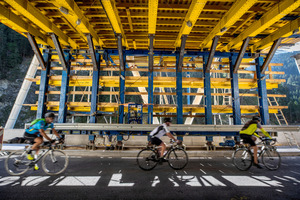

Uneingeschränktes Lichtraumprofil für den Verkehr dank Doka Traggerüst-System.

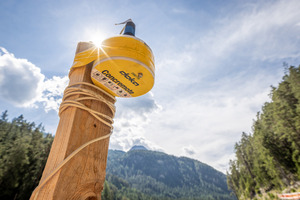

Durch den Einsatz von Concremote konnte die Ausschalfrist um 50 % reduziert werden.

Wichtig beim Bau war ein uneingeschränktes Lichtraumprofil und eine beschleunigte Bauzeit, um die Galerie vor dem Winter fertigzustellen. Dafür griff die bauausführende Bezzola Denoth AG auf Lösungen von Doka zurück.

Schön, aber riskant: Straßen an Berghängen wie hier im Engadiner Hochtal. Schutz vor Lawinen oder Steinschlag bieten Galerien wie die hier 2022 gebaute Galerie Mingèr.
© Doka

Schön, aber riskant: Straßen an Berghängen wie hier im Engadiner Hochtal. Schutz vor Lawinen oder Steinschlag bieten Galerien wie die hier 2022 gebaute Galerie Mingèr.

Wer abseits der Autobahn auf Schweizer Verkehrswegen unterwegs ist, erlebt ein unvergleichliches Panorama aus Bergen, Flüssen, Tälern und Seen. Die malerische Natur birgt für Verkehrsteilnehmer aber auch ihre Risiken: Immer wieder kommt es zu Schlamm-, Schutt- oder Schneeabgängen. Um die Straßen besser gegen solche Naturgewalten zu schützen, werden vermehrt Galerien auf den Verkehrswegen errichtet. Eine davon entstand etwa letztes Jahr zwischen April und Oktober im Engadiner Hochtal: die Galerie Mingèr bei Martina.

Vordefinierte Betonierabfolge mit unterschiedlichen Blocklängen

Aufgrund der geographischen Gegebenheiten – auf der einen Seite Berghang, auf der anderen Gewässer – war es wichtig, ein uneingeschränktes Lichtraumprofil sicherzustellen, damit der Verkehr während der Bauarbeiten wie gewohnt weiterrollen konnte. Die Lösung kam in Form von Doka UniKit, dem Ingenieurbaukasten von Doka für schweres Traggerüst. Um die benötigten Stützweiten zu realisieren, wurden zwei elektrisch betriebene, auf Schienen verfahrbare Tunnelschalwagen (ebenfalls von Doka) eingesetzt, bei denen die leistungsstarken Jochträger des neuen Ingenieurbaukastens inklusive Verlängerungen mit SL-1-Trägern kombiniert wurden. Die bauausführende Firma stand dabei vor der Herausforderung, die vordefinierte Betonierabfolge mit unterschiedlichen Blocklängen (10,0 / 12,5 / 15,0 Meter) zu realisieren. Dank einer kranunabhängigen, abklappbaren Seitenabschalung war es möglich, beim Verfahren der Schalwägen die aufgelösten Pfeiler zu passieren.

Concremote Kabelsensoren halbieren die Ausschalfrist

Eine weitere Anforderung an die bauausführende Bezzola Denoth AG war, die Bauarbeiten noch vor dem Winter 2022 abzuschließen. Um die Bauzeit signifikant zu beschleunigen, kam bei diesem Projekt neben Traggerüst und Schalung auch Software von Doka zum Einsatz, nämlich Concremote. Der Betonreifecomputer misst über Sensoren die Temperatur und berechnet die Druckfestigkeit der Betonstruktur bzw. überwacht die Frühdruckfestigkeit. Durch den Einsatz von Concremote Kabelsensoren konnte die Ausschalfrist von den geforderten zwei Wochen auf eine Woche, oder anders gesagt, um die Hälfte reduziert werden, so dass die Bauarbeiten insgesamt fünf Wochen früher als erwartet abschlossen waren. Durch die frühzeitige Fertigstellung wurden Kosten von 40.000 Euro eingespart.
