Geklebter Kreisel mit Bypass

Klebetechnik beim Umbau des Abzweiges Hörbach an der B 255

Anders als beim sehr zeitintensiven konventionellen Einbau von Bordsteinen, lässt sich die Bordstein-Klebetechnik schnell und einfach realisieren, denn die benötigten Bordsteine werden einfach auf die vorhandene Fahrbahn geklebt.

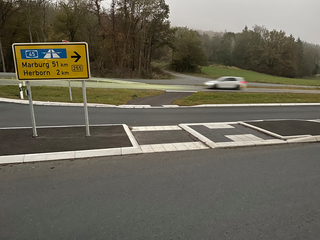

Oben im Bild: Der Bypass sorgt dafür, dass Fahrzeuge, die den Kreisel geradeaus passieren wollen, diesen zügig durchfahren können, ohne in den eigentlichen Kreisel einfahren zu müssen. Oben im Bild: Der Bypass sorgt dafür, dass Fahrzeuge, die den Kreisel geradeaus passieren wollen, diesen zügig durchfahren können, ohne in den eigentlichen Kreisel einfahren zu müssen.
© Hermann Meudt Betonsteinwerk GmbH

Oben im Bild: Der Bypass sorgt dafür, dass Fahrzeuge, die den Kreisel geradeaus passieren wollen, diesen zügig durchfahren können, ohne in den eigentlichen Kreisel einfahren zu müssen.
© Hermann Meudt Betonsteinwerk GmbH
Kreuzungen mit hohem Verkehrsaufkommen, die nicht lichtsignalgesteuert sind, stellen für viele Planer oft ein Problem dar: immer wieder kommt es hier zu Stauungen und damit auch zu einer erhöhten Unfallgefahr. Zur Entschärfung dieser Problematik setzen Verantwortliche oft auf den Umbau in Kreisverkehrsplätze (KVP). Eine solche Lösung bietet gegenüber einem herkömmlichen Verkehrsknoten eine größere Verkehrssicherheit. Diese wird vor allem durch die niedrigere Geschwindigkeit der durchfahrenden Fahrzeuge und eher tangentiale Kollisionsgefahren erzielt, wodurch Unfälle glimpflicher ablaufen. Die Anzahl der Konfliktpunkte in einem Kreisverkehr ist damit weitaus geringer als an einer gewöhnlichen Kreuzung. Gleichzeitig kann dabei der Verkehrsfluss gesteigert werden. Problematisch gestalten sich aber oft die Umbaumaßnahmen, denn zur Stauvermeidung sollten vor allem Kreuzungen mit einem besonders hohen Verkehrsaufkommen nicht zu lange behindert werden. Genau für solche Fälle hat der Betonsteinhersteller Hermann Meudt aus Wallmerod das Verfahren der Bordstein-Klebetechnik entwickelt.

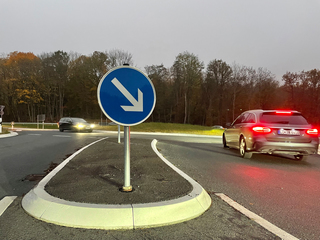

Die Flachbordsteine im Profil 20 x 25 bieten mit ihrer weißen Oberfläche auch im Dunkeln eine gute Verkehrsleitwirkung. Die Flachbordsteine im Profil 20 x 25 bieten mit ihrer weißen Oberfläche auch im Dunkeln eine gute Verkehrsleitwirkung.
© Hermann Meudt Betonsteinwerk GmbH

Die Flachbordsteine im Profil 20 x 25 bieten mit ihrer weißen Oberfläche auch im Dunkeln eine gute Verkehrsleitwirkung.
© Hermann Meudt Betonsteinwerk GmbH
Heute fließt der Verkehr auf der Bundesstraße in Richtung Westerwald am Abzweig Herborn Hörbach wieder reibungslos. Verantwortlich dafür ist der im Frühjahr 2021 neu gebaute Kreisverkehr. „Das war nicht immer so“, schildert Andreas Helfert von der Bauunternehmung Wilhelm Jost GmbH & Co. KG aus Weilmünster. „Vor dem Umbau kam es hier immer wieder zu längeren Staus. Weil der Linksabbiegestreifen viel zu kurz ausgelegt war, behinderten Fahrzeuge, die aus Herborn kommend nach Hörbach links abbiegen wollten, vor allem zu den Stoßzeiten immer wieder den Verkehr. Der Umbau dieses Knotenpunktes in einen Kreisverkehr lag daher auf der Hand“, so Helfert. Die Baumaßnahme erfolgte im Auftrag von Hessen Mobil (Dillenburg). Bestandteile des Kreisverkehrs waren ein Innenring mit einem Durchmesser von 26 Metern, drei kleinere Inseln sowie eine große Bypassinsel. „Der Bypass wirkt sich natürlich sehr vorteilhaft auf den Verkehrsfluss aus“, erklärt Andreas Helfert. „Fahrzeuge, die den Kreisel in Richtung Westerwald einfach nur geradeaus passieren wollen, können diesen so recht zügig durchfahren, ohne in den eigentlichen Kreisel einfahren zu müssen.“ Eine der drei Inseln verfügt über eine getrennte Querung, die in Anlehnung an den Leitfaden „Unbehinderte Mobilität“ mit Nullabsenkung sowie Rillen- und Noppenplatten angelegt wurde.



Schneller Umbau dank Bordsteinklebetechnik

Wie aber wurde die Maßnahme umgesetzt, ohne dass es zu größeren Verkehrsbehinderungen kam? Nach Herstellung eines Sedimentationsbeckens und diverser Entwässerungsleitungen, wurde zunächst der Bypass in einer Breite von 6,5 Metern fertiggestellt. Im Anschluss baute man den Kreisel, währenddessen der Bypass als Umleitung diente. Die hierfür erforderlichen Flachbordsteine im Querschnitt 20 x 25 Zentimeter aus dem Betonsteinwerk Hermann Meudt, wurden hierzu nach Fertigstellung des Kreisels auf die neu asphaltierte Straßenfläche geklebt. Andreas Helfert erklärt die Bauweise: „Die Verklebung erfolgt dabei über ein Dünnbettklebeverfahren, bei dem 2-K-Kunststoff auf dem mit Wasserhochdruck gereinigten Asphalt aufgebracht und die Bordsteine mit der geschnittenen Seite verklebt werden. Auf den glatten Flächen haftet der Kleber besonders gut, da die Zementhaut durch den Schneideprozess entfernt wird. Ein großer Vorteil der Klebetechnik im Vergleich zu konventionell eingebauten Bordsteinen besteht darin, dass die Fahrbahn vorab in einem Schritt durchasphaltiert werden kann – ein mühsames Anarbeiten der Fahrbahn an die gesetzten Borde entfällt hier.“

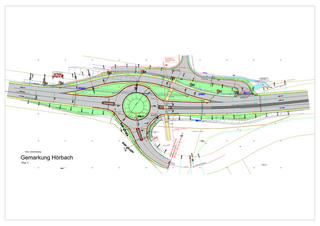

Lageplan des Kreisverkehrs inklusive Inseln am Abzweig Herborn-Hörbach. Lageplan des Kreisverkehrs inklusive Inseln am Abzweig Herborn-Hörbach.
© Hermann Meudt Betonsteinwerk GmbH
Lageplan des Kreisverkehrs inklusive Inseln am Abzweig Herborn-Hörbach.
© Hermann Meudt Betonsteinwerk GmbH
Maßtoleranzen an Bordsteinen sind ausgeschlossen

Nach Fertigstellung des Bypasses wurde der Verkehr über diesen geleitet und dann der Kreisverkehr inklusive der Inseln hergestellt. Auch dies erfolgte nach dem Verfahren der Bordsteinklebetechnik. Andreas Helfert zu den Vorteilen: „Weil die Steine bereits werkseitig durch Absägen auf eine exakt gleiche Höhe von 12 Zentimeter gebracht werden, sind fertigungsbedingte Höhenschwankungen dadurch ausgeschlossen. Die Steine sind für die Verklebung sozusagen kalibriert. Maßtoleranzen sind damit nahezu ausgeschlossen.“

Dank zahlreicher Radien und Formsteine, die das Sortiment aus dem Hause Meudt umfasst, können die zu realisierenden Querungen und Fahrbahneinfassungen nahezu ohne Schneideaufwand realisiert werden. „Auch dies spart uns viel Zeit und ermöglicht eine sehr professionelle Ausführung“, berichtet Andreas Helfert. Nach Fertigstellung des Kreisverkehrs wurde der Bypass auf 5,50 Meter zurückgebaut. Andreas Helfert befährt diesen fast täglich und stellt fest: „Der Verkehr läuft deutlich flüssiger als vor dem Umbau des Knotenpunktes. Wir sind auf jeden Fall von dieser Lösung überzeugt und werden auch künftig – dort wo es die Umstände zulassen – auf diese Bauweise setzen.“

Hermann Meudt Betonsteinwerk GmbH

www.meudt-betonsteinwerk.de
