Keine Kompromisse
beim Lager-Neubau

Französische Baumarktkette M+ setzt auf Elvedi

Holz- und Gipskartonplatten, Steine, Rohre und vieles mehr – was das Handwerkerherz begehrt, benötigt im Baustoffhandel enorm viel Platz und eine durchdachte Lagerhaltung. Wie man dies beim Bau einer Lagerhalle optimal berücksichtigt, zeigt das Beispiel der französischen Baumarktkette M+. Nicht die Vorgaben der neuen Filialhalle bestimmen hier die Lagereinrichtung, sondern die benötigten Regalanlagen bildeten das Grundgerüst des neuen Gebäudes.

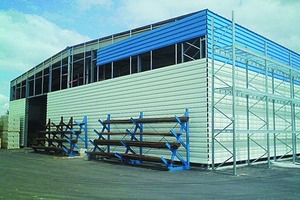

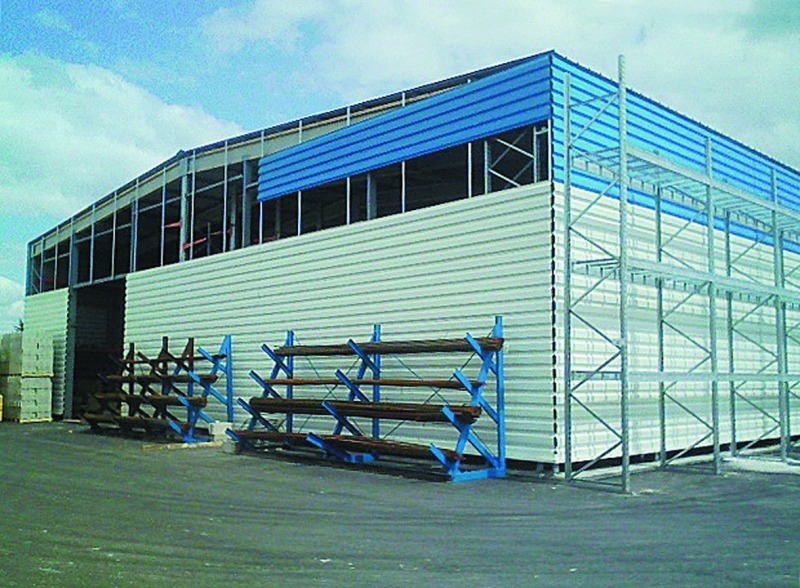

Möglich machte dies der Regalspezialist Elvedi. Für M+ baute das Schweizer Unternehmen die komplette Lagerhalle aus wand- und dachtragenden Freiträger- sowie Palettenregalen. In 25 französischen Niederlassungen bietet M+ seinen Kunden ein umfassendes Sortiment an Baustoffen. Die Baumarktkette ist insbesondere auf Baumaterialien für Handwerks- und Baufirmen spezialisiert. Für einen neuen Standort in Castanet im Süden Frankreichs war der Bau einer Lagerhalle notwendig. „Ein bereits bestehendes Gebäude erfüllte leider nicht die statischen Vorgaben. Deshalb haben wir uns für einen Neubau entschieden“, erklärt Hubert Daccord, Verantwortlicher von M+ für Südfrankreich und die Pyrenäen. Die Anforderungen an die Lagerhalle waren dabei klar formuliert: Sie muss für das umfangreiche Sortiment von mehr als 300 verschiedenen Baumaterialien und Artikeln in unterschiedlicher Größe und Gewicht möglichst viel Platz auf einer Hallengrundfläche von 1.020 m2bieten. Die dafür notwendige Lagereinrichtung sollte darauf perfekt abgestimmt sein. „Für M+ war außerdem entscheidend, den Auftrag an nur einen Anbieter zu vergeben, der die Lagerhalle inklusive Regale schlüsselfertig aus einer Hand realisieren konnte“, erläutert Jean-Luc Bayle, Projektverantwortlicher von Inca Concept, die für die Planung der neuen Filiale in Castanet zuständig war. Eine passgenaue Lösung bot der Schweizer Regalspezialist Elvedi mit seinem Konstruktionsvorschlag, eine Halle basierend auf wand- und dachtragenden Regalen zu errichten. Die Regalständer ersetzen dabei den klassischen Stahlbau und bieten dennoch den gleichen hohen Standard und die notwendige Stabilität. „Das Konzept ermöglichte den Bau und die Einrichtung der neuen Halle nach unseren individuellen Bedürfnissen“, beschreibt Hubert Daccord. Und weiter: „Normalerweise hätten wir den Auftrag für den Hallenbau an einen Anbieter und die Einrichtung an einen Regalhersteller vergeben. Die Regale hätten sich dabei nach den Abmessungen der Halle gerichtet. So ist es genau umgekehrt und wir müssen keine Kompromisse eingehen.“



Projektrealisierung

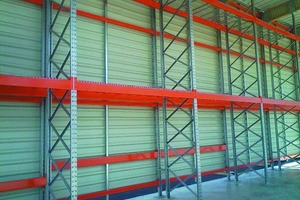

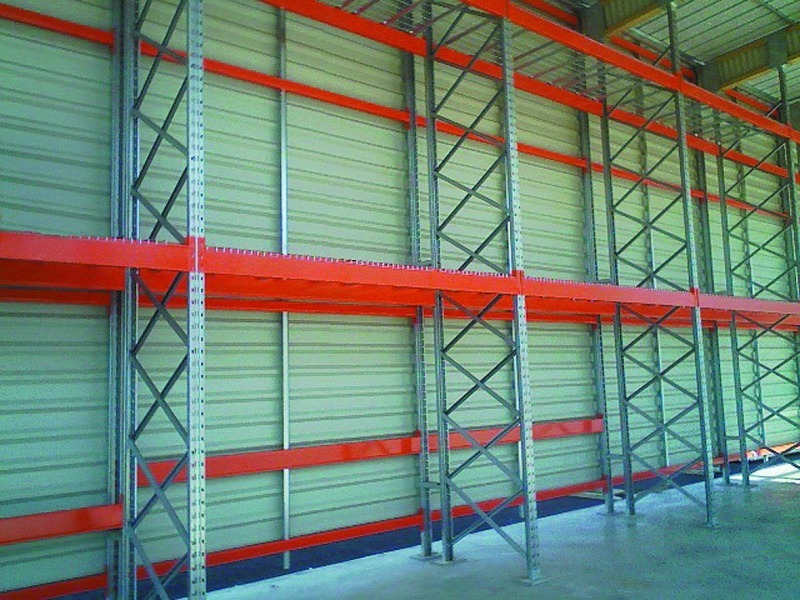

Nachdem in einem ersten Schritt der Untergrund vorbereitet und mit Beton ausgegossen wurde, begannen Elvedi-Monteure mit dem Aufbau der vorgefertigten Regalanlagen. „Unsere Anlagen sind in Systembauweise konzipiert und lassen sich über spezielle Steck- und Schraubverbindungen einfach und schnell auf- oder auch umbauen“, beschreibt Edwin Müller, Leiter Verkauf bei der Elvedi AG. Für die neue Lagerhalle von M+ wählten die Regalkonstrukteure Palettenregale aus, die einerseits die Außenwand der Halle tragen und andererseits nach innen zur Lagerung nutzbar sind. Unter die Rahmen der Palettenregalanlagen montierten die Mitarbeiter spezielle Fußplatten, die die Hallenwand tragen und das Gewicht auf eine größere Fläche verteilen. Die Rückwände werden zusätzlich von den Ständern der Regale über Distanzhalter an den Rahmenprofilen getragen. In der Mitte und zur Halterung des Dachs installierte Elvedi ein doppelseitiges Freiträgerregal vom Typ HRZ. Die beiden Dachseiten messen jeweils 12 x 40,5 m, auf denen Trapezbleche mit nailweb-Streben verschraubt sind. An den Seiten sind die Streben von den Palettenregalen mit Hilfe von Laschen fixiert. So entstand auf einer Grundfläche von etwa 25,2 x 40,5 m eine Halle von ca. 7 m Höhe mit einer Lagerkapazität von 1.220 m3. Darüber hinaus verfügt die Halle über ein 6 m breites Tor. „Hier haben wir eine spezielle Strebe hergestellt, um den seitlichen Rahmen mit dem Tor zu verbinden und gleichzeitig Stabilität für das Dach zu gewährleisten“, betont Alexis Neplaz, Projektverantwortlicher von Elvedi, eine Herausforderung bei dem Hallenbau.

Zwei Gassen mit einer Breite von jeweils 9 m ermöglichen ein komfortables Ein- und Auslagern sowie Wendemanöver mit Gabelstaplern. Die bei M+ installierten Elvedi-Freiträgerregale verfügen über eine Ständerhöhe von 6.992 mm sowie eine Nutztiefe von jeweils 1.200 mm pro Tragarm. Jeder Arm hat eine Tragkraft von 800 kg. Jede Seite des Ständers trägt insgesamt 3.300 kg. Die Freiträgerregale sind zudem mit einer Gitterrostauflage versehen, auf der beispielsweise Beton- oder Gipssäcke sowie Glaswolle gelagert werden. „Die Tragarme sind über eine Ein-Bolzen-Technik mit den Ständern verbunden. M+ kann also später je nach Anforderung die Arme einfach umhängen oder abnehmen“, erklärt Alexis Neplaz. Die beiden Palettenregalanlagen, die die Halle nach außen begrenzen, sind jeweils 6.024 mm hoch und sorgen für das notwendige Gefälle des Dachs nach beiden Seiten. Auf der kompletten Hallenlänge bieten sie Platz für etwa 312 Paletten und tragen ein Gesamtgewicht von 312 t, das heißt jedes Trägerpaar verfügt über eine Tragkraft von etwa 4.000 kg. Zwischen dem Projektstart und der Inbetriebnahme der neuen Lagerhalle vergingen nur sieben Wochen. „Wir waren mit der kompletten Projektrealisierung und dem Service von Elvedi sehr zufrieden“, resümiert Hubert Daccord. „Dass wir die Regale je nach Bedarf selbst umrüsten oder erweitern können, ist für uns in puncto Zukunfts- und Investitionssicherheit ein sehr wichtiger Aspekt.“



Elvedi AG

Die Elvedi AG ist einer der führenden Systemanbieter für innovative Lagerlösungen. Die Produktpalette umfasst Freiträger-, Paletten-, Sonder- und Fachbodenregale sowie Lagerbühnen. 1984 in der Schweiz gegründet, ist Elvedi heute europaweit vertreten. Elvedi steht für kundenbezogene, individuelle Systemlösungen sowie partnerschaftliche Zusammenarbeit. Das Unternehmen überzeugt mit qualitativ hochwertigen Produkten, termingerechter Lieferung und umfassendem Service.

[www.elvedi.com]

In Systembauweise konzipiert, schnell auf- und umgebaut ...
