Produktivität und Sicherheit durch Digitalisierung und Automatisierung

Befestigungsroboter BauBot von fischer

Der fischer Befestigungsroboter BauBot unterstützt Bauausführende bei täglichen Aufgaben auf der Baustelle. So übernimmt der vollautomatische Helfer die Bohrlocherstellung und Installation der fischer Befestigungslösungen. In Kombination mit einem digitalen Bauplan steigert der BauBot auf Großbaustellen die Produktivität und Präzision, schont die Gesundheit der Anwender und bringt Sicherheit durch eine durchgängige digitale Dokumentation. Dabei kommt der Roboter in Boden-, Decken- und Wandanwendungen zum Einsatz.

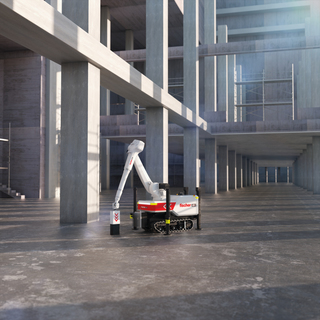

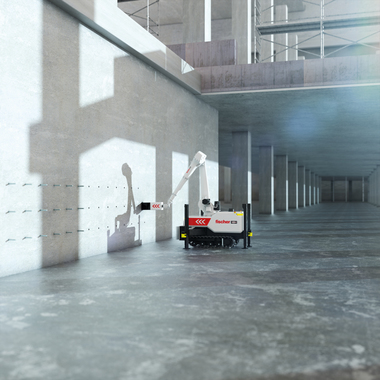

Nächste Stufe der Automatisierung am Bau: Vollautomatisches Bohren, Bohrlochreinigen, Markieren und Befestigen an Decken, an Wänden und in Böden durch den Einsatz des BauBot‘.
© fischer

Nächste Stufe der Automatisierung am Bau: Vollautomatisches Bohren, Bohrlochreinigen, Markieren und Befestigen an Decken, an Wänden und in Böden durch den Einsatz des BauBot‘.
© fischer
Durch die Anwendung des BauBot‘ in Kombination mit einem digitalen Bauplan lassen sich Baustellenabläufe nahezu vollständig automatisieren. Im Ergebnis erhöht der Einsatz des Roboters die Effizienz beim Arbeiten, entlastet Verarbeiter, reduziert Fehlerquoten, spart Kosten, beschleunigt den Baufortschritt und steigert letztlich den Projekterfolg. Neben dem Verkauf und der Vermietung des BauBot‘ bietet fischer mit der Nutzung des Roboters den kompletten Service aus einer Hand an, von der Planung über die Ausführung bis zur Dokumentation. Der fischer Befestigungsroboter wurde in einer Entwicklungskooperation mit dem Wiener Start-up BauBot entwickelt, das sich mit mobilen Automatisierungslösungen für die Baustelle beschäftigt. Seit 2022 ist BauBot Teil der Unternehmensgruppe fischer, die sich mehrheitlich an dem jungen Unternehmen beteiligt hat.

Zuerst kommt der BauBot in den Niederlanden, in Österreich und in Deutschland ab 2023 auf Großbaustellen zum Einsatz.


Gesteigerte Produktivität und Präzision

Das Bohren und Setzen erfolgen präzise an der im Bauplan vorgegebenen Stelle. Somit lassen sich Nacharbeiten und Verzögerungen vermeiden. Bevor mit den ausführenden Tätigkeiten begonnen wird, lässt sich eine vollständige Vorab-Simulation der Bohr- und Setzprozesse des Roboters vornehmen. Dadurch können Montageabläufe weiter optimiert werden. Eine Projekt-Budgetüberschreitung und ein Zeitverzug lassen sich somit reduzieren oder gänzlich vermeiden.


Hilfreiche Verstärkung auf der Baustelle

Der fischer BauBot ist auch angesichts des derzeitigen Fachkräftemangels im Handwerk eine hilfreiche Unterstützung auf der Baustelle. So übernimmt der Roboter körperlich anstrengende, strapazierende Tätigkeiten und reduziert das Verletzungsrisiko der Mitarbeiter. Durch die integrierte Staubabsaugung leistet der Roboter einen großen Beitrag hin zur staubfreien Baustelle. Für Anwender sinkt somit das Risiko, gesundheitsbedenkliche Stäube einzuatmen.

Durch innovative Sensorik kann der Roboter jede Abweichung zum Standard-Bohr- und -Setzprozess detektieren und darauf reagieren. Die Prozessparameter jedes einzelnen Schrittes können dokumentiert und im BIM-Modell (Building Information Modeling) hinterlegt werden. Eine aufwändige, manuelle Dokumentation entfällt.


Sichere Anwendung mit BIM

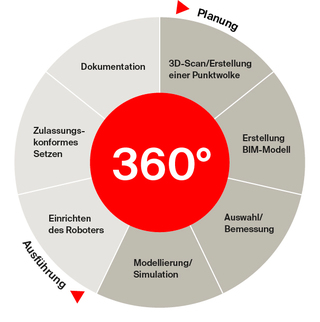

Digitalisierung wichtiger Montageschritte: Zum Einsatz des BauBot‘ bietet fischer einen durchgängig digitalen Prozess von der Planung und Modellierung über die Arbeiten auf der Baustelle vor Ort bis zur Dokumentation an. Dies erhöht die Effizienz und steigert den Erfolg bei Bauprojekten.
© fischer

Digitalisierung wichtiger Montageschritte: Zum Einsatz des BauBot‘ bietet fischer einen durchgängig digitalen Prozess von der Planung und Modellierung über die Arbeiten auf der Baustelle vor Ort bis zur Dokumentation an. Dies erhöht die Effizienz und steigert den Erfolg bei Bauprojekten.
© fischer
Sind keine digitalen Daten der Baustelle vorhanden, lässt sich mithilfe von fischer ein 3D-Scan durchführen. Anschließend wird die entstandene Punktwolke der Baustellenumgebung zur Erstellung des BIM-Modells genutzt. Die genaue Erfassung aller Strukturen und Hindernisse gewährleistet ein automatisches Fortbewegen des Roboters ohne Komplikationen.

Damit alle Lasten abgetragen werden und die Sicherheit gewährleistet ist, werden die geeigneten fischer Produkte für die Anwendungen ausgewählt und basierend auf allen Normen und Anforderungen bemessen. Das Zusammenführen des BIM-Modells und der ausgewählten fischer Produktdaten schafft die Daten-Grundlage für den BauBot. Auf dieser Basis wird der komplette Prozessablauf des Roboters, vom Verfahrweg der Plattform bis zum Bewegungsablauf des Roboterarms, vorab simuliert.

In der Bauausführung bohrt der BauBot selbstständig, präzise und schnell alle geplanten Bohrpunkte. Position, Durchmesser und Tiefe der Bohrlöcher sind im BIM-Modell definiert. Der Bohrerwechsel zwischen unterschiedlichen Durchmessern und bei auftretendem Verschleiß funktioniert vollautomatisch, genauso das zulassungskonforme Reinigen der Bohrlöcher. Hierbei verhindert die Absaugvorrichtung ebenfalls den Austritt von Bohrstaub. Nach der Bohrlochreinigung wird das Bohrloch markiert, sodass es den einzelnen Gewerken zuordenbar ist. Im letzten Schritt entnimmt der BauBot vollautomatisch die ausgewählten Anker aus dem mitgeführten Magazin und bringt diese zulassungskonform in den Untergrund ein.


Intelligente Dokumentation der Montage

Alle Bohr- und Setzdaten sind aufgrund des integrierten Kraft- und Momenten-Sensors überwachbar und werden aufgezeichnet, sodass eine detaillierte Dokumentation sämtlicher Installationsparameter zur Verfügung steht. Diese Daten werden im BIM-Modell zur späteren Nachverfolgbarkeit hinterlegt. Die integrierte Videokamera dokumentiert darüber hinaus den Prozessablauf als Videomaterial. Unstimmigkeiten können somit im Nachgang untersucht werden.

Besonders bei Massenanwendungen wird der BauBot künftig im Einsatz sein. Dies schließt Großbauprojekte ein. Passend zu den jeweiligen Projektanforderungen kann der Roboter verschiedene fischer Befestigungslösungen vollautomatisch setzen, z.B. fischer Bolzenanker in den Größen M6-M16. Er kann dabei Bohrlöcher in Stahlbeton im Durchmesser 6-18 mm erstellen.
