Unterirdischer Kreisverkehr schafft Platz für innerstädtische Neugestaltung

Wankdorfkreisel in Bern

Die Schweizer sind für ihre Tunnelbauten bekannt und haben erst kürzlich mit dem Gotthardtunnel den längsten Tunnel der Welt durchstochen.

Derzeit verlegt Bern sogar einen Kreisverkehr knapp 10 m in die Tiefe und macht aus einer äußerst tristen Straßenkreuzung ein attraktives Eingangstor zur Landeshauptstadt. Der Schalungsspezialist Peri lieferte zur Herstellung der massiven Unterzüge, der Stahlbetondecke und der konisch verlaufenden, in Sichtbetonqualität auszuführenden Kreiselwände eine sehr umfassende Schalungslösung.

Stark belastete Straßenkreuzung

Über 65 000 Fahrzeuge quälen sich jeden Tag durch den Verkehrsknoten in Autobahnnähe. Das hat nicht nur Wartezeiten für die Autofahrer zur Folge, sondern belastet auch die Umwelt und behindert den öffentlichen Nahverkehr. Deshalb wird der Wankdorfplatz zweigeschossig umgestaltet – und damit ein Projekt aus einem Ideenwettbewerb zügig in die Realität umgesetzt. Ab 2012 beschleunigt der unterirdische Kreisel mit knapp 50 m Durchmesser den Verkehrsfluss und schafft gleichzeitig oberirdisch Platz für Fußgänger und Radfahrer sowie eine verbesserte Bus- und Straßenbahnführung.

Umfassende Lösungen für komplexe Bauaufgaben

Für die vorgespannten Unterzüge und die Stahlbetondecke sowie für die konisch geformten Kreiselwände in Sichtbetonqualität entwickelten die Schweizer Peri Ingenieure Schalungslösungen unter Verwendung weitgehend mietbarer Systemgeräte, abgestimmt auf die entsprechenden Anforderungen der Baustelle. Die Wandschalungselemente für die gekrümmten Kreiselaußenwände wurden auf Basis des Vario GT 24 Träger-Wandschalungssystems von Peri maßgenau vorgefertigt. Die Radien betragen hierbei 30 m bis 45 m bei einer Wandneigung von 10:1. Besonders vorteilhaft, da Zeit und Kosten sparend, war der kombinierte Einsatz mit der Trio Rahmenschalung auf der Gegenseite. Hierfür wurden die Ankerstellen der Vario Elemente auf das Trio Ankerraster abgestimmt.

Die Herstellung der 1,80 m breiten, vorgespannten Unterzüge mit variablen Höhen zwischen 1,15 m und 2,70 m erfolgte auf einer zum Kreiselzentrum hin ansteigenden Trag- und Arbeitsebene. Diese wurde gebildet aus dem flexiblen Multiflex Träger-Deckenschalungssystem, mithilfe von GT 24 Gitterträgern als äußerst tragfähige Doppeljoche und kostengünstigen VT 20 Querträgern – ideal kombiniert für diese Anwendung. Als Unterstützung diente das Multiprop System, mit MRK Rahmen zu Stütztürmen verbundene Multiprop Alu-Deckenstützen. Diese ließen sich dank der Schnellwirbelmutter und des eingebauten Maßbands einfach für die unterschiedlichen Höhen zwischen 5 m und 6 m einstellen. Als Seitenschalung diente wiederum die Trio Rahmenschalung. Mit der aufgedoppelten, rückseitig verschraubten Schalhaut konnten gute Betonoberflächen erzielt werden.

Im Anschluss an die Unterzüge waren die vier Deckensegmente zwischen den kreuzförmig angeordneten Unterzügen herzustellen. Der sehr eng gesteckte Bauzeitenplan erforderte, dass die Schalung für die gesamte Deckenfläche – etwa 1400 m² – vorzuhalten war. Die bis zu 1,20 m starke Stahlbetondecke verläuft kegelstumpfförmig mit etwa 3 % Gefälle auf der Oberseite. Die Deckenunterseite weist außerdem fünf Höhenversätze und unterschiedliche Neigungen auf. Im Dialog mit der Baustelle erarbeitete Peri hierfür ein Schalungskonzept, das ein sicheres und exaktes Positionieren der hierfür erforderlichen Aufsatzmodule ermöglichte.

Als Lehrgerüst wurden hierfür wiederum Multiprop Türme verwendet. Das Multiflex Träger-Deckenschalungssystem bildete eine ebene, vollflächig abgedeckte Zwischenplattform. Im Gegensatz zur Unterzuglösung mit VT 20 Querträgern erwies sich hierbei die Verwendung des GT 24 Trägers als radial positionierter Querträger als die wirtschaftlichere Variante, um die Lasten über GT 24 Doppeljoche und Multiprop Stützen zuverlässig abzuleiten. Auf dieser Arbeitsebene konnte das Baustellenteam die ebenfalls im Peri Abbundbetrieb vorgefertigten Aufsatzelemente rasch montieren, so dass sich trotz der komplexen Geometrie eine präzise Formgebung erzielen ließ.

Baustellenlogistik

Seine Funktion als wichtiger und stark frequentierter Verkehrsknoten muss der Wankdorfplatz auch während der Bauzeit erfüllen. Dies beeinflusst die Baustellenlogistik: Es ist nur begrenzter Lagerplatz verfügbar und alle Baustellenanlieferungen müssen exakt koordiniert werden. Deshalb lieferte Peri Schweiz die Schalungselemente just-in-time auf die Baustelle.n

x

Thematisch passende Artikel:

Ausgabe 11/2008

Wirtschaftliche Kraftpakete für hohe Lasten im Kraftwerksbau

Kraftwerk Belchatow in Polen

Der neue Block des größten europäischen Braunkohlekraftwerks im polnischen Belcha-tow soll 830 Megawatt leisten. Die hochmoderne Anlage mit Rauchgasentschwefelung und Turbogenerator stellt nicht...

mehr
Ausgabe 06/2019

Aufgeklebter Kreisverkehr

Sanierung des Innenstadtrings in Mayen
Im Bau: Der Innenring des Kreisels wurde aus Flachbordsteinen FB 20 x 20 in elf Zentimeter H?he gebildet, nachdem diese auf die Binderebene aufgeklebt wurden. Die Auspflasterung erfolgte mit orts?blichem Basaltpflaster.

Der Grund für den Bau eines Kreisels ist aber nicht nur der gesteigerte Durchlass an Fahrzeugen, sondern auch die höhere Verkehrssicherheit im Vergleich zu vorfahrts- oder signalgesteuerten...

mehr
Ausgabe 09/2023

Alles unter einem tragfähigen Dach

Multifunktionale Gebäude bedürfen aufwendiger Bauwerksplanung

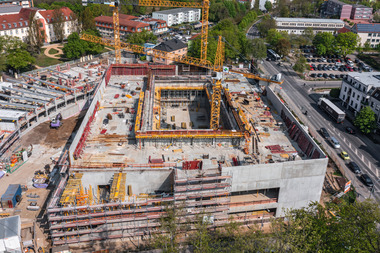

Mit der BernauArena entsteht im Nordosten von Berlin eine neue, hochmoderne Multifunktionshalle als vielfach nutzbare Sport- und Veranstaltungsst?tte, die Platz f?r rund 2.000 Zuschauer bietet.
