REGENWASSERBEWIRTSCHAFTUNG

Regenrückhaltebecken schützt Kanalisation
vor Überlastung

Der Standort für die neue Westerländer Feuerwache gegenüber dem Flughafen ist sehr verkehrsgünstig gelegen. Aufgrund der hohen Grundwasserstände auf Sylt stellt sich aber bei einem Bau dieser Größe die Frage:

Wohin mit dem anfallenden Regenwasser?

Die neue Feuerwache in Westerland wird über neun Stellplätze verfügen und ist als winkelförmiger, solitärer Bau mit zwei Stockwerken angelegt. Weil die neue Wache zusätzlich Flächen versiegelte, wird der natürliche Weg des Regenwassers unterbrochen. Es versickert nicht mehr an Ort und Stelle, sondern muss sich erst seinen Weg über Dächer und Beton bahnen. In einem Regenrückhaltebecken aus Rigofill inspect Blöcken der Fränkischen Rohrwerke wird das Regenwasser gesammelt und langsam an die Kanalisation abgegeben.

Übers Meer

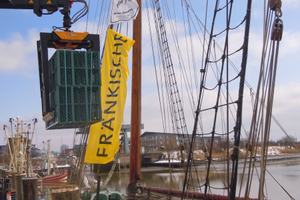

Trotz höherer Kosten wurden die Rigofill inspect Blöcke und die Quadro-control Systemschächte mit dem Schiff vom Festland auf die Insel gebracht – der Umwelt zuliebe. Die Verladung lief dank der handlichen Einzelblöcke schnell und problemlos ab“, erinnert sich Matthias Kulla, Außendienstmitarbeiter von Fränkische. Er war nicht nur bei der Verladung des Materials vor Ort, sondern begleitete auch den Bau der Rigole in Westerland zwei Tage lang. Besonders die gute Zusammenarbeit und zuverlässige Betreuung ist es, die Kai Reimer, Diplom-Ingenieur und Gesellschafter des Ingenieurbüros Haase+Reimer Ingenieure GbR an den Franken schätzt. „Wir haben schon auf verschiedenen Gebieten mit Fränkische zusammengearbeitet und können auf viele positive Erfahrungen zurückblicken, die nun wieder einmal bei der Verwendung von Rigofill inspect für die Rigole unter der Westerländer Feuerwache bestätigt wurde.“

Schneller Einbau

Das kurze Stück zwischen Hafen und Baustelle legten die Blöcke auf LKWs zurück. Gerade einmal vier Stunden brauchten drei Arbeiter der ausführenden Tiefbaufirma Peter Jacobsen GmbH und Co. KG, um alle Blöcke und die Schächte auf der bereits vorbereiteten Kunststoff-Dichtungsbahn zu verlegen. Mit Ummantelung und Verdichtung der Rigole dauerte der gesamte Aufbau nur einen Tag. Für Heiko Gatzsch, Polier der Jacobsen GmbH, war es die erste Zusammenarbeit mit Fränkische: „Der Einbau lief absolut reibungslos und auch schnell. Gegenüber dem Bau eines aufwendigen Betonbeckens war diese Lösung für die Gemeinde Sylt die wirtschaftlichere Alternative.“ Rigofill inspect verfügt über ein Hohlraumvolumen von 95% und speichert bis zu 400 Liter in einem einzigen Block bei einem Eigengewicht von gerade mal 20 kg. Das Becken unter der Feuerwache in Westerland hat bei einer Größe von 45,6x3,2x0,66 Metern ein Volumen von 91,2 Kubikmetern.

Hohe Belastungsklasse

Die hohe Belastbarkeit von Rigofill inspect war ein ausschlaggebender Grund, der für die Füllkörperrigole sprach, denn das Regenrückhaltebecken befindet sich unter der Zufahrtstraße der neuen Feuerwache. Da hier auch die Einsatzwagen täglich ein- und ausfahren, muss die Rigole einiges aushalten.

Die eingebauten Blöcke aus Polypropylen verfügen über ein integriertes Stützsystem aus Kunststoff, entsprechen der Belastungsklasse SLW 60 und können deshalb mit bis zu 60 Tonnen Gewicht belastet werden. Die Nutzung durch schwere Feuerwehr-Fahrzeuge ist daher problemlos möglich. Trotz dieser Belastungen hat Rigofill inspect eine erwartete Lebensdauer von mindesten 50 Jahren, die durch regelmäßigeInspektion noch verlängert werden kann.

Inspektion leicht gemacht

Die Rigolenfüllkörper Rigofill inspect machen die regelmäßige Kontrolle zum Kinderspiel. Der integrierte, durchgängige Inspektionstunnel ermöglicht sowohl eine vollständige Kamerainspektion, als auch gegebenenfalls die Spülung der Rigole oder des Beckens – ganz ohne Betreten. Über die beiden eingebauten Quadro-control Schächte sind die Inspektionstunnel von außen leicht und schnell zugänglich. Der Einsatz zeitgemäßer TVInspektionstechnik eröffnet dank des schwenkbaren und höhenverstellbaren Kamerakopfes den gesamten Rigoleninnenraum, einschließlich der Boden- und Seitenflächen und des statischen Tragsystems. Auch die Kunststoff-Dichtungsbahn wird auf diese Weise auf eventuelle Verunreinigungen oder Risse hin kontrolliert. So kann das Becken unter der Westerländer Feuerwachenzufahrt jederzeit ohne größeren Aufwand inspiziert und in Stand gehalten werden. Langfristig entstehende Schäden können verhindert und die Lebensdauer der Rigole erheblich verlängert werden.

Hohe Flexibilität durch modulare Bauform

Der hohe Grundwasserstand auf Sylt erschwerte die Planung der Regenwasserbewirtschaftung. Mit den Rigolenbausteinen Rigofill inspect war die Lösung gefunden. Sie können in nahezu beliebiger Anordnung an fast jeden Grundriss angepasst werden. Sie haben ein quadratisches Rastermaß von 80 cm und können entweder als Vollblock mit 66 cm oder als Halbblock mit 35 cm Höhenraster verwendet werden. „Besonders wichtig war, dass die Rigole so flach wie möglich und rundum dicht sein musste, damit das Wasser nicht versickert. Da es sich hier um ein Wassereinzugsgebiet handelt, muss das Regenwasser in die Oberflächenentwässerung und nicht ins Grundwasser geleitet werden“, sagt Heiko Gatzsch. Für das Regenrückhaltebecken der neuen Feuerwache wurden 228 Vollblöcke zu einer rechteckigen Rigole zusammengefügt, die lediglich 66 cm hoch ist. Über zwei Quadro-Control-Schächte ist sie von außen leicht zugänglich. Die Blöcke wurden mit einer wasserdichten Kunststoff-Dichtungsbahn ummantelt und auf diese Weise abgedichtet. Das gestaute Regenwasser entlastet die Kanalisation und fließt verzögert nach und nach in diese ab.

Sammelwasser auch zum Feuerlöschen nutzbar

Die praktische und bereits viel bewährte Füllkörperrigole wird unter der neuen Feuerwache auf Sylt unter Verwendung einer wasserdichten Kunststoff-Dichtungsbahn als Regenrückhaltebecken genutzt. Mit Pumpen- und Steuerungstechnik ausgerüstet, könnte die Rigole auch das aufgefangene Regenwasser auch für eine weitere Nutzung speichern. Auf diese Weise entstanden bereits große Wasserspeicher für zum Beispiel Feuerlöschbehälter oder Waschanlagen für Straßenbahnen. Auch Rigolen zur Versickerung von Regenwasser sind mit Rigofill inspect kostengünstig und schnell aufgebaut. Für diesen Zweck werden die Blöcke mit dem durchlässigen Vlies Rigoflor ummantelt, durch das das angestaute Regenwasser nach und nach versickert.

Die Rigole unter der neuen Feuerwache auf Sylt sorgt für trockene Füße – für Gebäude und Menschen, denn sie schützt sicher vor dem Anstauen von Regenwasser auf den versiegelten und teilversiegelten Flächen. Damit steht dem Einsatz der Westerländer Feuerwehr von ihrer neuen Feuerwache aus nichts mehr im Weg.

Fränkische Rohrwerke

Gebr. Kirchner GmbH & Co. KG

GB Drainage

www.fraenkische-drain.de
