Hünnebeck: Platinum 100

Hoch tragfähige Großflächenschalung mit stufenloser Einstellung der Wandstärke und nur einem konischen Anker bis 42,5 cm Wandstärke: Die Suche nach dem
passenden Anker gehört der Vergangenheit an.

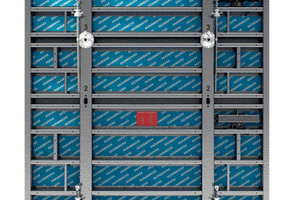

Auf der Bauma 2013 stellte Hünnebeck, damals noch unter der Firmierung Harsco Infrastructure, eine neue schwere Rahmenschalung vor: die Platinum 100. Anstoß für die Neuentwicklung gaben gestiegene Anforderungen an Bauunternehmen, die in zunehmenden Maße höhere Regelgeschosshöhen, höhere Betondrücke und gleichzeitig qualitativ hochwertige Betonoberflächen liefern müssen. Mit der Platinum 100 kommt auch Hünnebeck der Forderung nach weniger Fugen und einem symmetrischen Ankerraster nach. Die wichtigste Neuerung ist auch hier die einseitig bedienbare Ankertechnik.

Konischer Anker in nur einer Länge

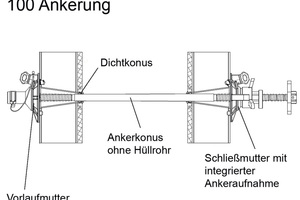

Dabei findet der Platinum 100 Systemanker, ein konischer Ankerstab, Verwendung. Die Schalung kann aber auch mit traditioneller DW-20-Ankertechnik und Hüllrohr oder mit Wasserstopp und Doppelkonus verwendet werden. Kommt der konische Ankerstab zum Einsatz, muss vor der ersten Betonage mit der Platinum 100 Konenzange ein zusätzlicher Dichtkonus in das Ankerloch eingesetzt werden. Die Vollkunstoffplatte Ecoplus verfügt zu diesem Zweck über eine Ankerloch-Verstärkung. Eine Besonderheit bei der Platinum 100 ist, dass Wandstärken zwischen 15 und 42,5 cm nur einen konischen Ankerstab erfordern und es somit keine unterschiedlichen Ankerarten gibt. Die Suche nach dem passenden Ankerstab für die gewünschte Wandstärke entfällt, was Zeit spart. Die Wandstärke wird nicht allein am konischen Anker eingestellt, sondern in Kombination mit der Vorlaufmutter an der Stellseite.

Ankerstab und Wandstärke

Häufig vorkommende Wandstärken lassen sich am Platinum 100 Anker direkt und ohne Abmessen einstellen. Dazu sind im Gewinde entsprechende Einstellnuten in Abständen von 2,5 cm vorhanden. Andere Wandstärken müssen abgemessen werden, sind aber stufenlos möglich.

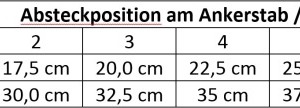

Entscheidend für das Vorbereiten des Ankers ist die Einstellung an der Vorlaufmutter: Diese kommt von Werk aus mit einem Absteckclip auf die Baustelle. Je nachdem, ob der Absteckclip eingesetzt ist oder nicht, können in Kombination mit der Absteckposition am Anker unterschiedliche Wandstärken erzeugt werden (siehe Tabelle rechts). Ist der Absteckclip eingesetzt, stößt der Anker beim Einschrauben darauf. Ist der Clip nicht eingesetzt, wird der Anker vollständig eingeschraubt und die Wandstärke reduziert sich entsprechend. Der vorher eingesetzte Dichtkonus sorgt dafür, dass am Beton keine Abbruchkanten durch den konischen Ankerstab entstehen.

Schließseite

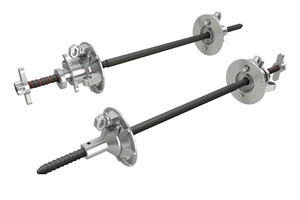

Auf der Schließseite wird eine entsprechende Schließmutter in die Ankeröffnung eingesetzt und mit der Tafel verschraubt. Auch Hünnebeck setzt auf eine Aufbewahrung des Ankers direkt am Einsatzort: Die Schließmutter erfüllt eine Doppelfunktion und ist mit einem Ankerhalter ausgerüstet. Der Ankerstab selbst kann beim Transport stehender Elementtafeln an seiner Position verbleiben und am neuen Einsatzort sofort wieder verwendet werden. Nach dem Einschrauben des Ankerstabs wird nur noch die Kontermutter mit der Schließmutter verschraubt und die Schalung ist vorbereitet.

Zeitvorteile

Die Platinum 100 erzielt ebenfalls sehr gute Arbeitszeit-Richtwerte (Handbuch Arbeitsorganisation Bau). Bei geraden Wänden ohne Anschlüsse im einmaligen Einsatz als Einzelelemente erreicht das System 0,24 h/m2. Die Grundhöhe bei dieser Messung beträgt drei Meter. Beim mehrmaligen Einsatz der Elemente in Kombination und bei einer Grundhöhe von 3,60 m können bei geraden Wänden sogar Werte bis zu 0,14 h/m2 erzielt werden. Auch bei den vorgegebenen Wänden im Muster-Grundriss der ARH-Tabellen – einschließlich aller Ecken und Anschlüsse – wird nur minimal mehr Zeit pro Quadratmeter benötigt.

Verwendung mit DW 20

Die Platinum 100 lässt sich unter zusätzlicher Verwendung eines Universalflachstopfens auch traditionell mit einem DW-20-Stab, einem Hüllrohrkonus (26 mm) sowie einem Hüllrohr ankern. Der Stopfen muss dazu, analog zum Dichtkonus für den konischen Ankerstab, mit der Platinum 100-Konenzange in die Ankerlochverstärkung eingesetzt werden. Abgesehen davon bedarf es keiner weiteren Veränderung der Ankerstelle. Da jedoch jedes Ankerloch angepasst werden muss, erfordert die Umstellung Zeit.

Hünnebeck Deutschland GmbH

www.huennebeck.de
