Die tragenden Türme
vom Rheinkai 500

In Mainz kam das NOEprop Traggerüstsystem gleichzeitig als Turmsystem und als Fassadengerüst zum Einsatz.

Am ehemaligen Zollhafen in Mainz entsteht derzeit ein repräsen­tatives Wohn- und Geschäftshaus. Es ist nur 4,50 m vom Wasser entfernt, was für das ausführende Bauunternehmen allerdings eine kleinere Herausforderung als die versetzt angeordneten Balkone und der verhältnismäßig breite Durchgang dar­stellte. Beides musste während der gesamten Bauzeit unterstützt werden. Eine Aufgabe, die das Turmsystem NOEprop von NOE-Schal­technik gut meisterte. Dabei bot das System noch einen wei­­teren Vorzug: Es ließ sich gleichzeitig als Fassadengerüst nut­zen.

Wohnen und arbeiten am Rheinufer

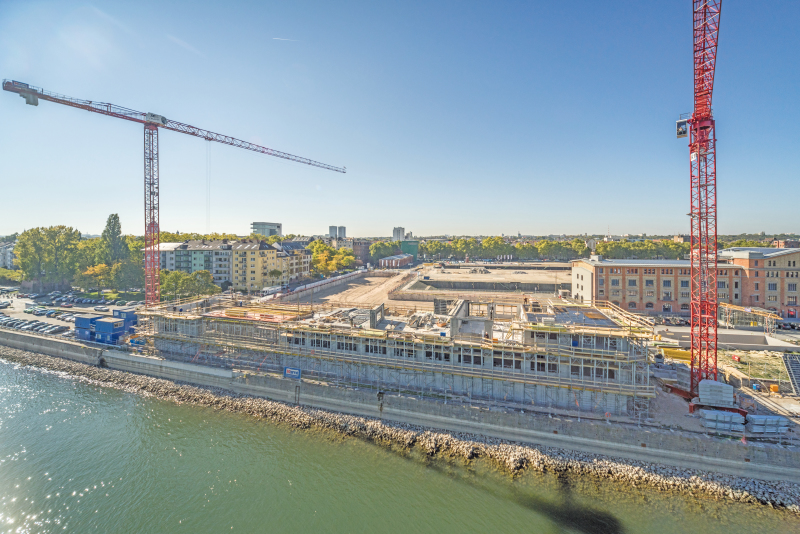

Seit Februar 2015 entsteht im ehemaligen Zollhafenareal von Mainz ein exklusives Wohn- und Geschäftshaus. Das Gebäude hat sechs Geschosse sowie zwei Unterge­schosse und eine Tiefgarage. Die Fassade zeichnet sich durch großformatige Fenster, versetzt angeordnete Balkone und einen ca. 21 m breiten Durchgang aus. Ungewöhnlich ist die Lage des Objekts: Mit einem Abstand von nur 4,50 m zum Rheinufer steht es so nah am Main wie kein anderes Gebäude zwischen Mannheim und Köln.

Rohbau-Realisierung

Die Rohbauarbeiten des Gebäudes führt die Karrié Bau GmbH & Co. KG aus Mainz durch. Das familiengeführte Unternehmen übernimmt unterschiedlichste Aufgaben im Hoch-, Tief- und Straßenbau. So war es beim Rheinkai 500 unter anderem für die Erdarbeiten und den Spezialtiefbau zuständig.

Eine besonde­re Herausforderung bei der Ausführung der Bauarbeiten lag bei den Balkonen – also Bauelementen, die auf den ersten Blick recht unkompliziert erscheinen. Mit einem Gewicht von knapp zehn Tonnen mussten diese während der Bauzeit abgestützt werden, was hier allerdings aufgrund ihrer Breite und der versetzten Anordnung nicht über einzelne Tragtürme möglich war.

NOEprop Traggerüstsystem

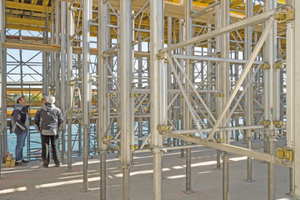

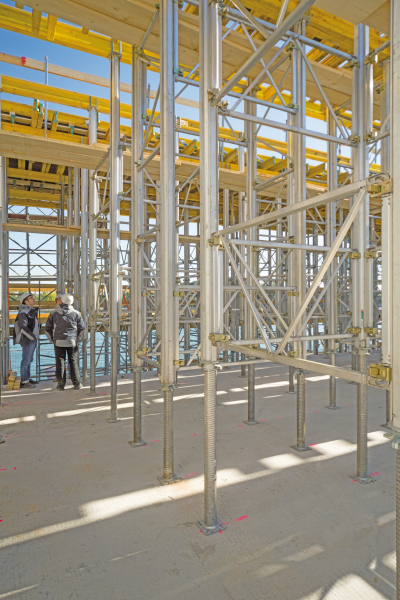

Daher hatten die Verantwortlichen ein System zu finden, das sich über die gesamte Fassadenbreite zog und so flexibel war, dass es an die Größe der Balkone angepasst werden konnte. Um diese Aufgabe lösen zu können, vertrauten die Mitarbeiter des Bauunternehmens auf das NOEprop Traggerüstsystem von NOE-Schaltechnik. Dieses setzt sich aus Alu-Deckenstützen und Alu-Stütz­rahmen zusammen, die montiert unterschiedlich große Tragtürme bzw. Tragtische ergeben. Beim Rheinkai 500 bot NOEprop den Mitarbeitern der Firma Karrié gleich drei Vorteile: Erstens konnten sie das System auf dem Boden vormontieren und mit Hilfe eines Krans schnell aufstellen. Zweitens verfügt NOEprop über eine hohe Tragkraft von bis zu 160 kN/Stütze. Drittens wurde es mit wenigen Handgriffen zu einem Arbeitsgerüst ausgebaut.

Starke Leitung: NEO-Stützen halten Balkone

Dabei wurden auf der Mainzer Baustelle die Stützen so ange­ord­net, dass im Bereich der Balkone jede Stütze eine Last von ca. 43 kN zu tragen hatte. Im Bereich des 21 m breiten Durchgangs war mit einer Stützlast von 47 kN pro Stütze zu rechnen, wobei die Stütze eine Auszugslänge von 4,83 m hatte. Dementsprechend kam hier NOEprop 580 zum Einsatz. Sie ist für eine Last von bis zu 49,2 kN zugelassen.

Mark-Christian Gälzer, der Bauleiter von Karrié, sagt über das Turmsystem: „Ohne NOEprop wäre es wesentlich komplizierter gewesen die Balkone zu bauen. Dank dessen Einsatz haben wir zwei Fliegen mit einer Klappe geschlagen: Wir haben das Balkonproblem gelöst und eine Arbeitsbühne gleich mitgeliefert bekommen. Ich kann es nur empfehlen.“

Leicht und tragfähig

Doch nicht nur beim Bau der Balkone stellte NOEprop ein unverzichtbares Hilfsmittel dar, auch bei der Errichtung des über 21 m breiten Gebäudedurchgangs war das Turmsystem unverzichtbar. Während der gesamten Rohbauzeit mussten die Decken der beiden Kelleretagen und die Decke des ersten Stockwerkes abgestützt werden. Die Unterstützung konnte aus statischen Gründen erst mit der Fertigstellung des vierten Stockwerks entfernt werden.
Auch hierfür war das NOEprop-System wie geschaffen: Je nach Anforderungen standen dem ausführenden Unternehmen Stützen in der Länge von 1,90 bis 5,80 m zur Verfügung.

Bei der Tragturmbreite konnten die Verantwortlichen zwischen Stützrahmen mit mindestens 0,77 m und höchstens 2,40 m wählen. Da die NOEprop-Türme bis zur Fertigstellung des Rohbaus die Decken stützen mussten, kam es vor, dass bis zu 1960 Stützen und 1730 Stützrahmen gleichzeitig auf der Baustelle waren.

NOEdeck

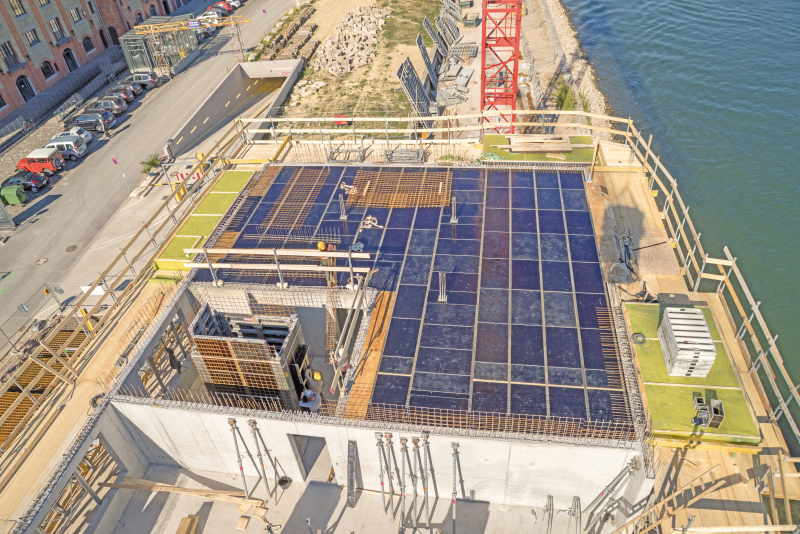

Beim Bau des Rheinkais 500 war es vorteilhaft, dass alle NOEdeck-Systemteile aus Aluminium gefertigt und dementsprechend leicht sind. Zudem kommt die Deckenschalung mit sehr wenigen Einzelbestandteilen aus. Das Fallkopfsystem ermöglicht ein zeitnahes, schnelles und leichtes Ausschalen und Umsetzen der Deckenschalung.

Für die Verantwortlichen der Mainzer Baustelle war ferner noch wichtig, dass die Schalhaut der NOEdeck äußerst widerstandsfähig ist. Zwar war für die Decken des Gebäudes nur Sichtbetonklasse 2 ausgeschrieben, da sie jedoch weitestgehend sichtbar bleiben, hatten die Mitarbeiter der Karrié Bau GmbH & Co einen eigenen gestalterischen Anspruch an das Ergebnis. Gleichzeitig mussten sie aber die Kosten im Auge behalten – das ideale Einsatzgebiet für die NOEdeck.

NOE-Schaltechnik

www.noe.de
