Brückenbauwerke für die Ortsumfahrung B 34

Schalungshersteller Paschal gleich zweimal gefragt

Gemäß dem Projektinformationssystem (PRINS) ist die Ortsumfahrung B 34 Teil des Bundesverkehrswegeplans 2030 und auf Basis der Kalkulationsdaten von 2014 mit 12,5 Mio. Euro veranschlagt.

Auf der Neubaustrecke mit einer Länge von 2,132 km unterstützt Paschal bei den Ingenieurbauwerken 4 und 5 seinen Stammkunden, die Schleith GmbH Baugesellschaft, mittels Komplettservice und -systemen. Paschal bietet bei diesem Infrastrukturprojekt für die ausführende Bauunternehmung alles aus einer Hand. Die Bauunternehmung hat einen kompetenten Ansprechpartner für alle relevanten Schal- und Rüst- und Traggerüstarbeiten an seiner Seite. Von der Fundamentschalung bis zur statischen Berechnung der Überbauschalung inklusive der komplexen Sonderschalung wird alles abgedeckt.



Verkehrsinfrastrukturneubau zur

innerörtlichen Entlastung

Die A 98 Hochrheinautobahn endet derzeit nach dem einbahnig realisierten Abschnitt 10.2 Tiengen-Lauchringen an der Anschlussstelle zur B 314. Die neue B 34 wird die A 98 als Bindeglied zwischen der A 98 im Westen und der bestehenden B 34 im Osten von Lauchringen fortführen. Sie verläuft dabei in West-Ostrichtung über die Gemarkung Oberlauchringen der Gemeinde Lauchringen.
Die geplante Trasse der neuen B 34 liegt ausnahmslos außerhalb geschlossener Ortslagen und wird als einbahnige, zweistreifige Kraftfahrstraße ausgeführt und hat eine reine Verbindungsfunktion.

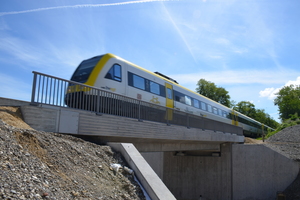

Das Ingenieurbauwerk 4 – die Eisenbahnbrücke

Um den Zugverkehr nur minimal zu beeinflussen und kurzzeitig zu unterbrechen, wurde die Brückenkonstruktion aus einem Mix von Fertigteilen und Ortbetonkonstruktionen ausgeführt. Zum Schalen und Rüsten der Ortbetonkonstruktionen, den Widerlagern und Flügelwänden, nutzte die Schleith GmbH Bauunternehmung von Paschal die Wandschalung Logo.alu.

Das geringe Eigengewicht der Schalelemente hatte hier eine besondere Bedeutung, da es sich auch von Hand versetzen lässt, was beim Bauen unter den Gleisen ein herausragender Vorteil war. Mittels Keilspanner sind die Wandschalungselemente Logo.alu schnell und sicher miteinander verbunden und benötigen nur 2 Spannstellen bei einer Elementhöhe von 2,70 m, dank der stabilen Rahmenprofile. Die Schalung wurde bauseits bei allen sichtbaren Betonoberflächen der Widerlager und Flügelwände mit einseitig gehobelten Brettern vertikal belegt.

Der zulässige Frischbetondruck der Wandschalung Logo.alu von 60 kN/m² nach DIN 18218 ermöglichte das Schalen und Betonieren jeder der vier Flügelwände wie auch der beiden Widerlager in einem Takt.



In jedem Winkel exakt geschalt

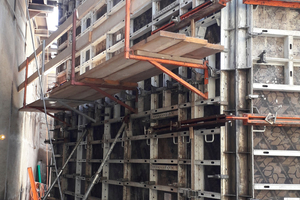

Wie bei allen Paschal-Systemen üblich, sind die Systeme, das Zubehör und Sonderteile untereinander kompatibel. So ließ sich die Schalung exakt in den vorgegebenen vier Winkel je Widerlager ausrichten. Die aussteifenden Multigurte wurden mittels Scharniers zum Scharniergurt. Fertig war die über Eck verlaufende und kraftschlüssige Elementaussteifung.



Sicher in jeder Höhe

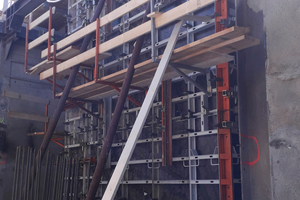

Bei den Schal- und Betonierhöhen von über 6,00 m wurde die Wandschalung Logo.alu mit sicheren Arbeits- und Betonierbühnen aus Laufkonsolen und Secuset, dem verlässlichen Seitenschutzsystem nach dem Sicherheitsstandard DIN EN 13374, ausgerüstet. Nach Abschluss der Schal- und Rüstarbeiten beim Bauwerk 4 resümieren Bauleiter Matthias Moser und Polier Ernst Sutter: Die Entscheidung für die Mietschalung Logo.alu war perfekt getroffen, weil unter den befahrenen Gleisen gebaut wurde und die Elemente schnell und einfach von Hand transportiert und montiert werden konnten. Die Leichtigkeit wie auch die Element-abmessungen sorgten zusätzlich für geringe Transportkosten. Mit den guten und partnerschaftlichen Erfahrungen in der Zusammenarbeit mit Paschal machten sich die beiden Baufachleute der Schleith GmbH Baugesellschaft auf zum Bauwerk 5.



Das Ingenieurbauwerk 5 – Brücke für die Landwirtschaft

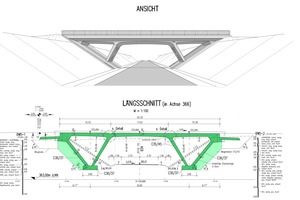

Beim Bauwerk 5, einer Brücke für die Landwirtschaft, beinhaltet das Paschal-Komplettpaket die Schalungsplanung, die Schal-, Rüst- und Traggerüstkomponenten, die Holzsonderschalelemente und Paschal Maturix, das Beton-Monitoring-System von Paschal.

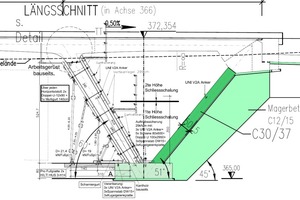

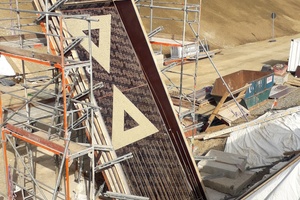

Mit dem Wandschalungssystem Logo.3 sind die beiden um 60°geneigten und konisch zulaufenden Brückenpfeiler im System geschalt. Am Fußpunkt sind die Pfeiler 40 cm dick und am „Kopf“ messen sie 60 cm. Die Pfeilerschalung mit 2,70 m in der Breite ragte bis zu 6,20 m in die Höhe und erfolgte komplett mit dem Wandschalungssystem Logo.3.

Beim Schalen der geneigten und konisch zulaufenden Konstruktion konnte die Spannstabdurchführung ohne bauseitige Hölzer erfolgen, was den Arbeitsablauf enorm erleichterte. Bei den Widerlagern ermöglichte die Elementsortierung der Wandschalung Logo.3 eine erhebliche Minimierung der Holzsonderschalung.



Betonierkonsolen gleichen Pfeilerneigung aus

Auch der Einsatz der Betonierkonsolen mit der Möglichkeit, die Pfeilerneigung auszugleichen, um eine horizontale Laufebene herzustellen, machte das Schalen, Bewehren und Betonieren sicher und führte im Ergebnis zu einem zügigen und gelungenen Arbeitsergebnis. Unterstützt wurde die sichere Betonage durch das Beton-Monitoring, Paschal Maturix.

Die Schleith GmbH Bauunternehmung nutzte die Erstellung eines der beiden Brückenpfeiler als Test für weitere Optimierungen im Betonbau. Die drahtlosen Paschal Maturix-Sensoren gewähren dabei einen direkten Einblick in den Abbindeprozess der Betonkonstruktion. Die Sensoren übermitteln in Echtzeit an die webbasierte Software die Hydratationswärme, aufgrund der anhand von Referenzwerten die erreichte Festigkeit ermittelt wird. Weitere Softwarefunktionen wie die automatische Dokumentation und Alarmeinstellungen ermöglichten zudem den kontinuierlichen Überblick über die Geschehnisse im Betonbau.

Beim Test in Oberlauchringen am Ingenieurbauwerk 5 reichte ein Sensor, um die Betonreife exemplarisch zu prüfen. Die eine Testanwendung reichte zum Überzeugen, sodass auch beim 2. Pfeiler das Beton-Monitoring, Paschal Maturix, eingesetzt wurde. Um das Signal auch im Homeoffice des Bauleiters Matthias Moser und Polier Ernst Sutter über den Webbrowser zugänglich zu machen, wurde hier ein Verstärker von Paschal genutzt.



Widerlager und Überbau in einem geschalt

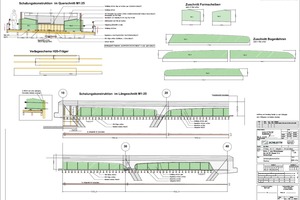

Nachdem die beiden Brückenpfeiler erstellt waren, erfolgte das Schalen der Widerlager, der Aufbau des Traggerüstes, dem Auflegen der H 20-Träger, dem Einbau der Sicherungsebene und dem Einbau der vorgefertigten Holzsonderschalelemente. Damit alle Konstruktionen vor Ort zusammenpassen, wurden auch die Sonderschalelemente von Paschal koordiniert. Um die Arbeiten oberhalb des Traggerüstes in einer Höhe von rund 4,00 m zügig und gefahrlos ausführen zu können, wurde im Auftrag der Schleith GmbH Bauunternehmung zusätzlich von Paschal eine Sicherungsebene eingeplant. Den Abschluss der Ortbetonkonstruktionen bildeten die Kappenschürzen, die ebenfalls im Paschal-Komplettschalungspaket berücksichtigt waren.
