Hausanschlusskanäle mithilfe von F-Liner saniert
Sanierung des Grundstücksentwässerungsnetzes
beim Statistischen Bundesamt in Wiesbaden
Nach der umfangreichen Sanierung der Gebäudesubstanz wurde nun auch die dortige unterirdische Infrastruktur instandgesetzt. Es galt, Schäden an den Altrohren mit bogengängigen Schlauchlinern zu beheben und so die Dichtigkeit des Abwassernetzes wieder sicherzustellen. Dabei setzte die Sanierungstechnik Dommel GmbH größtenteils den schnell und effizient durch LED-Licht auszuhärtenden „F-Liner“ ein.

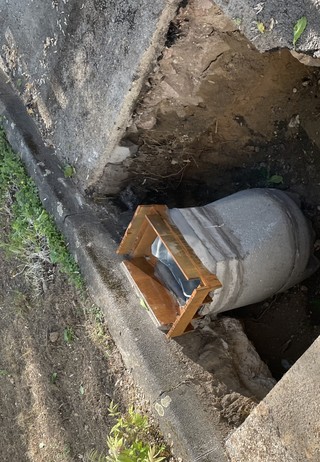

Um eine Zugänglichkeit zu allen Leitungen zu schaffen, wurden im Vorfeld Straßenabläufe in offener Bauweise ausgetauscht.
Foto: Sanierungstechnik Dommel GmbH
Von der Gebäude- zur Kanalsanierung: Bereits 2018 wurde das aus den 1950iger Jahren stammende Gebäude des Statistischen Bundesamtes in Wiesbaden instandgesetzt. Nun wurde auch die dortige unterirdische Infrastruktur in den Fokus genommen. Der Landesbetrieb Bau und Immobilien Hessen (LBIH) schrieb zunächst die Sanierung des gesamten Grundstückentwässerungsnetzes aus. Die Planung des Projektes übernahm die Kolb & Küllmer Ingenieurgesellschaft mbH aus Griesheim. Mit der Ausführung der Sanierungsmaßnahmen wurde nach öffentlicher Ausschreibung die Sanierungstechnik Dommel GmbH beauftragt. Das Unternehmen aus Hamm verfügt auch über eine Niederlassung in Wiesbaden. Letztere zeichnet sich durch eine ausgeprägte Tiefbaukompetenz aus, die vor allem beim anschließenden Zusatzauftrag – die Außerbetriebnahme eines Ölabscheiders – eingebracht wurde.
Sanierung mittels lichtaushärtender Schlauchliner

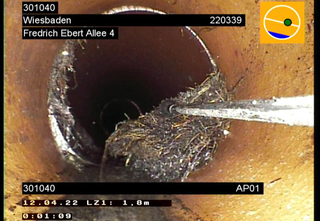

Als Teil der Sanierung wurden die Leitungen gereinigt und freigefräst. So konnten über hundert einragende Hindernisse beseitigt werden.
Foto: Sanierungstechnik Dommel GmbH

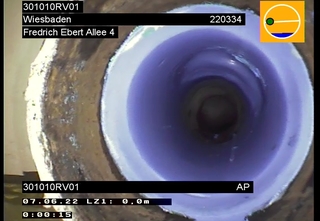

Insgesamt kamen bei der Sanierung des Grundstückentwässerungsnetzes am Statistischen Bundesamt Wiesbaden etwa 180 Meter bogengängige Schlauchliner zum Einsatz.
Foto: Sanierungstechnik Dommel GmbH
Im ersten Schritt erfasste die Sanierungstechnik Dommel vor Ort die Schäden mittels Kameratechnik und verortete Abweichungen aus der vorausgegangenen Planung. Um die vorgesehene Sanierung mittels Schlauchliner durchführen zu können, mussten die Leitungen zunächst zugänglich gemacht werden. Denn letztere verfügten über Siphons, die einen direkten Einbau des Renovierungsmaterials unmöglich machten. Vor diesem Hintergrund wurden zunächst Straßenabläufe als klassische Tiefbaumaßnahme zurückgebaut und so eine höhere Zugänglichkeit geschaffen. Neue Sinkkästen – ohne Geruchsverschlüsse – ersetzen die vorhandenen, um so weitere Maßnahmen in geschlossener Bauweise durchführen zu können. Anschließend wurden Ablagerungen und Versätze mit dem Fräsroboter entfernt und die Fräsrückstände mit aus den Altrohren gespült. Im Folgenden wurden insgesamt fast 180 Meter bogengängige Schlauchliner verbaut. Diese konnten zu 80 Prozent im Bluelight-Verfahren installiert werden. Das hierbei zum Einsatz kommende Material ist auf die Sanierung von Anschlusskanälen und Grundstücksentwässerungsanlagen abgestimmt und arbeitet besteht aus einem bogengängigen Schlauch aus Polyesternadelfilz, welcher mit styrolfreiem Vinylesterharz getränkt wird. Der werksseitig imprägnierte Schlauchliner wird mit Druckluft in den zu sanierenden Kanal inversiert und unter Druck gehalten. Das Aushärten erfolgt dann über das LED-Licht des passenden Lichtkopfes – mit einer Wellenlänge im Bereich des sichtbaren blauen Lichts von 450 Nanometern. Dabei härtet das Harz effizient und schnell aus. Das Verfahren operiert aufgrund seiner hohen Aushärtegeschwindigkeit nicht nur besonders zeitsparend, sondern punktet auch hinsichtlich der Mobilität. Denn alle Komponenten sind bei Dommel in einem LKW untergebracht, können jedoch jederzeit fahrzeugunabhängig am Installationsort eingesetzt werden. Die Sanierungsstrecken, die wegen zu großer Dimensionssprünge nicht im Bluelight-Verfahren sanierbar waren, wurden von der Sanierungstechnik Dommel auf mit den „klassischen“ 3D-Hausanschluss-Linern und Warmaushärtung renoviert. Hierbei ist das Sanierungsmaterial dank seiner hohen Querdehnfähigkeit in der Lage, bis zu drei unterschiedliche Nennweiten abzudecken. Diese Schlauchliner wurden vor Ort auf einer mobilen Tränkanlage mit Epoxidharz imprägniert und nach der Auskleidung des Rohres mittels Warmwassers kontrolliert ausgehärtet. Vorhandene Anschlüsse an die sanierten Regen- und Abwasserleitungen wurden mit Hutprofilen formschlüssig und dicht angebunden.

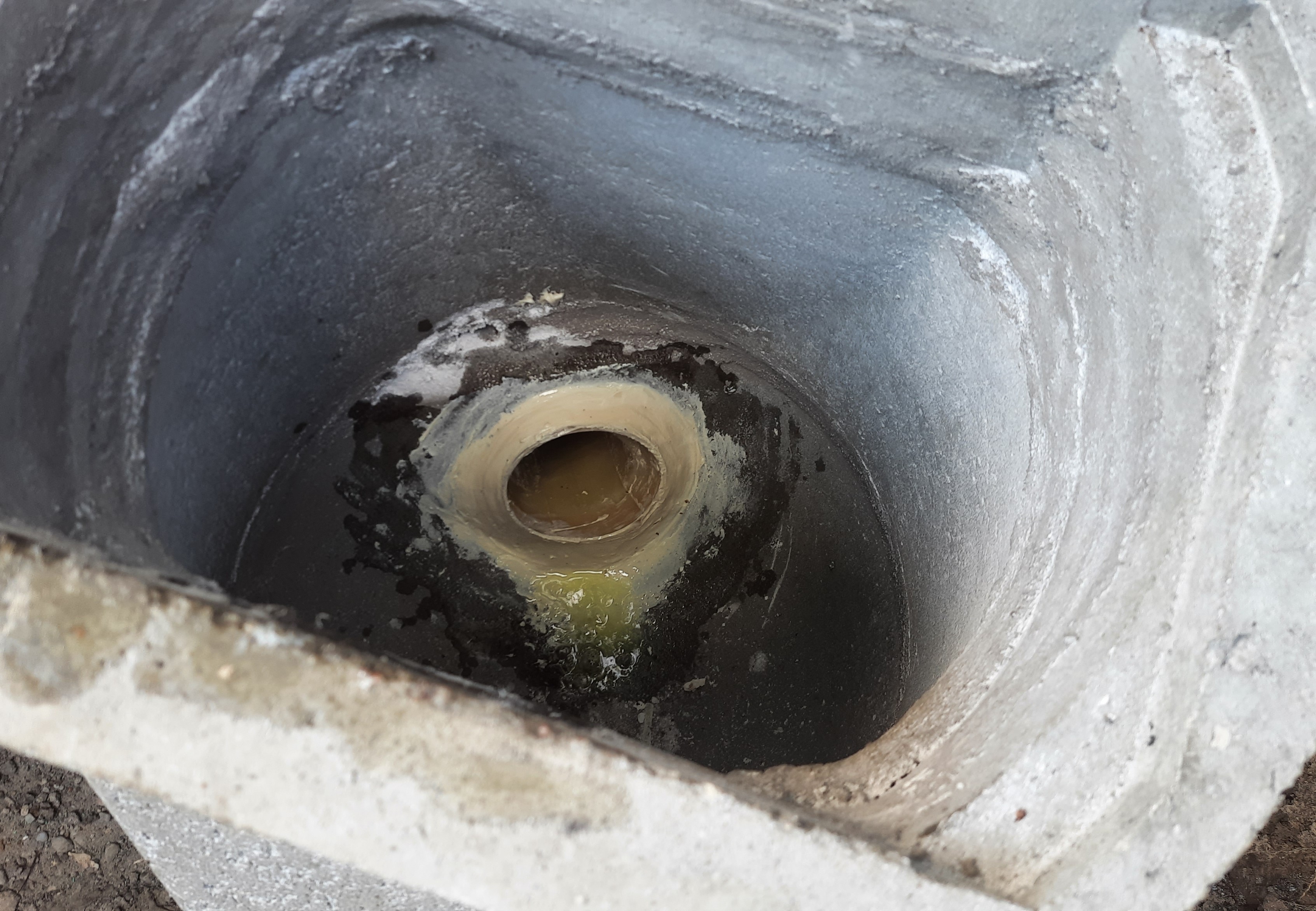

Aus den neu hergestellten Straßenabläufen heraus wurden LED-lichtaushärtende Schlauchliner installiert. Die Rohreinbindungen wurden anschließend mit Epoxidharz angespachtelt.
Foto: Sanierungstechnik Dommel GmbH
Regenfallrohre mit Schlauchliner saniert
Im Rahmen eines Zusatzauftrags inspizierte die Sanierungstechnik Dommel zudem die undichten Regenfallrohre des Gebäudes. Hierzu kam die portable Kameratechnik der Kanalprofis zum Einsatz, da einige der Fallrohre nur vom Flachdach des Gebäudes aus zugänglich waren. Undichte Stellen konnten auf diese Weise genau lokalisiert werden. Zum Beheben der Schäden setzte Dommel ebenfalls auf Schlauchliner. Das aufwändige Öffnen und Austauschen einzelner Rohrelemente im Gebäude konnte dadurch entfallen.
Komplexes Stilllegen eines Ölabscheiders

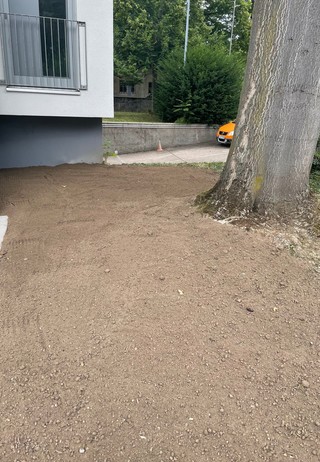

Bei der Außerbetriebnahme des Ölabscheiders erschwerte ein Baum massiv die Sanierungsarbeiten. Nach Abschluss der Arbeiten ist von dem Abscheide-Bauwerk nichts mehr zu erkennen.
Foto: Sanierungstechnik Dommel
Ein weiterer Teil des Sanierungsprojektes stellte sich jedoch als wesentlich komplexer heraus: So sollte ein Ölabscheider außer Betrieb genommen werden. Dieser war jedoch genau zwischen einer Gebäudewand und altem Baumbestand verortet, was ein Entfernen des gesamten Apparates in offener Bauweise unmöglich machte. Der Einstieg in den zweieinhalb Meter tiefen Abscheide-Behälter wurde durch die nur 300 Millimeter mal 500 Millimeter große Öffnung unmöglich gemacht. Der Baum sollte jedoch nicht gefährdet werden. Vor diesem Hintergrund wurde ein Baumschutzbeauftragter hinzugezogen, der die folgenden Maßnahmen begleitete. Bei der anfänglichen Bestandsaufnahme mittels Schiebekamera stellte sich zudem heraus, dass zusätzlich eine Entwässerungsrinne der Tiefgaragenzufahrt über den Ölabscheider entwässert. Folglich musste bei den Arbeiten dieser Abschnitt komplett neu verrohrt werden, ohne dass der Behälter begangen werden konnte. Um die verrosteten Tauchrohre des Abscheiders zu ersetzen, wurde zunächst das Tight-in-Pipe-Verfahren angewandt. Dabei wurde durch das alte, in die Jahre gekommene Gussrohr, ein kleineres Pilotrohr aus Polypropylen geschoben. Durch die präzise Arbeit der Sanierungstechnik Dommel beim Einziehen des Pilotrohrs konnte anschließend auf gesamter Länge durch den Abscheider hindurch ein Schlauchliner eingebaut werden, der die Dichtheit zu den Zu- und Ablaufleitungen herstellte. Im Anschluss an die Stilllegung des Ölabscheiders, inklusive Schlammfang, wurde der Schacht verfüllt und der oberirdische Bereich zurück gebaut.
Die umfangreichen Sanierungsarbeiten am Statistischen Bundesamt in Wiesbaden konnten innerhalb von drei Monaten erfolgreich abgeschlossen werden. Neben der Sanierung des gesamten Leitungsnetzes umfasste dies auch besondere Herausforderungen wie das fachmännische Renovieren von Regenfallrohren sowie die Außerbetriebnahme des Ölabscheiders. Durch die schnelle und gewissenhafte Abwicklung des Projektes, kann das dortige Kanalnetz nun wieder störungsfrei betrieben werden.
