Einblicke in eine besondere Welt

Grader 120M2AWD schuf Flächen für Aussteller und Parkplätze

Wochen vor, während und nach der Messe absolvierte der Grader Einsätze rund um das Gelände der bauma. Albi Montag und sein Grader mussten Flächen für die Aussteller vorbereiten, diese auch wieder rückbauen und Parkflächen anlegen.


© Zeppelin

© Zeppelin
Menschen wie Albi sind diejenigen, die im Hintergrund einer bauma wirken und dafür sorgen, dass die Voraussetzungen für die Messe geschaffen werden. Mit sechs bis acht Mitarbeitern das ganze Jahr und zwei Wochen vor der bauma mit bis zu 30 ist der Tiefbauer Richard Schulz in der heißen Messephase vor Ort. Sie sind schon Wochen vor dem Messetermin beschäftigt, die Vorbereitungen für den Aufbau der Messestände sowie die Standplätze der schweren Baumaschinen zu schaffen. Aber auch in Aschheim machen sie aus einem Acker Stellflächen für Lkw, die dort erst einmal zwischengeparkt werden. Denn die Anlieferung und Abholung erfolgt per Zeitfenster, das online gebucht werden muss, um den Lkw-Verkehr für die Auf- und Abbauzeiten intelligent zu steuern. Um Stellflächen mit einer gewissen Festigkeit für die Lkw anzulegen, wurde die Fläche mit dem Cat Grader geebnet, dann mit einem Bulldog und Mulcher bearbeitet, mit der Walze verdichtet, wieder mit Albis Arbeitsgerät planiert und mit dem Unimog samt Stehr Verdichterplatten verdichtet. Dieser sorgt anstelle einer Walze für die Nachverdichtung der vom Grader aufgebrachten Frostschutzschicht. „Das Verdichtungsergebnis ist deutlich besser, wenn das Wasser eine homogene Verbindung mit dem Untergrund und den Sedimenten eingeht“, erklärt der Maschinist. Aufgrund der Gegebenheiten wurde ein Mineralgemisch 0/32 im Bereich der Ein- und Ausfahrten, die natürlich asphaltiert wurden, aufgebracht und verdichtet.



Aufgaben

Weil von Mal zu Mal immer mehr Besucher zur bauma kamen, jedoch Parkflächen auf dem Messegelände knapp wurden, wirkte der Grader auch mit, dass in Feldkirchen aus einem 66.000 m² großen Acker Parkflächen für 300 Busse entstehen konnten. Auch hier das nahezu gleiche Spiel: Der Humus wurde abgetragen, die Fläche geebnet, mit dem Bulldog und Mulcher bearbeitet, wieder mit dem Grader und seiner Steuerung planiert, dann noch mal eine fünf Zentimeter dicke Schicht RC-Beton in den kritischen Bereichen wie Ein- und Ausfahrt oder Wendebereich aufgetragen und mit dem Unimog verdichtet.

Flächen für die Aussteller im Außengelände legt der Grader ebenfalls an. „Die Flächen haben zur Mitte hin einen Überhang, damit das Wasser besser zu den Seiten hinabfließen kann und sich dann nicht staut. Material, das zu viel ist, tragen wir ab. Unsere Firma versorgt die Aussteller aber auch mit Material, mit dem die Aussteller ihre Messeausstellungsflächen gestalten – bis zu 15.000 t Splitt und Riesel wurden für sie geliefert und eingebaut. Ist die bauma vorbei, müssen wir das wieder abtragen und die Flächen wieder in ihren alten Zustand zurückversetzen“, erklärt Albi. Das heißt, die Flächen werden wieder entsprechend profiliert, wobei auch dann wieder der Grader gefragt sein wird.

Albi wird noch weit bis ins nächste Jahr auf oder rund um das Messegelände zu tun haben. Denn sein Arbeitgeber hat inzwischen verschiedene Aufgaben rund um die Messe übernommen. Schon für die Messe IFAT und diverse andere Messen wurden die Flächen asphaltiert. Richard Schulz war aber auch bereits im Lauf des Jahres beauftragt worden, für die drei großen Konzerte von Helene Fischer, Andreas Gabalier und Robbie Williams auf dem Messegelände in Riem Rettungswege mit Kies anzulegen und Flächen zu planieren.

Weil immer mehr Besucher zur Mesee kamen, jedoch Parkflächen auf dem Gelände knapp wurden, wirkte der Grader auch mit, dass Parkflächen für 300 Busse entstehen konnten. Weil immer mehr Besucher zur Messe kamen, jedoch Parkflächen auf dem Gelände knapp wurden, wirkte der Grader auch mit, dass Parkflächen für 300 Busse entstehen konnten.
© Zeppelin

Weil immer mehr Besucher zur Messe kamen, jedoch Parkflächen auf dem Gelände knapp wurden, wirkte der Grader auch mit, dass Parkflächen für 300 Busse entstehen konnten.
© Zeppelin

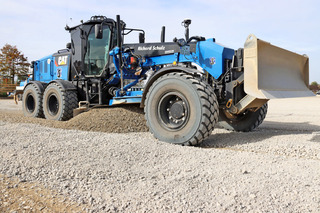

Dabei kann er sich auf seine Maschine trotz ihrer 13.000 absolvierten Betriebsstunden voll verlassen. Dafür achtet er aber auch darauf, dass sich der Verschleiß an seinem Arbeitsgerät in Grenzen hält. „Statt in einem 90-Grad-Winkel auf Asphaltflächen einzuknicken, fahre ich lieber einen Bogen oder rangiere einfach hin und her, denn sonst werden die Achsen unnötig belastet“, so der Mitarbeiter von Richard Schulz. In den Hundegang schaltet der Fahrer beim Rückwärtsfahren und wenn er das Gewicht des Graders verteilen muss. Dabei laufen die Räder spurversetzt. Das heißt, der vordere Bereich wird nach links oder rechts ausgeschwenkt. Er hat sich bei der Wahl seiner Arbeitsausrüstung auf Michelin-Breitreifen vom Typ 550/65R25 festgelegt, was der besseren Traktion beim Einbau von Sand, Kies und Schotter geschuldet ist.



Konfigurationen

Breitreifen waren nicht die einzige Idee, die auf das Konto von Albi gingen. Er bestand auf Verzurrösen am Heck, einem Schutz der Hydraulikleitungen am Lenkzylinder und diverse andere Kleinigkeiten. Seit 28 Jahren sitzt er hinter dem Steuer eines Graders und aufgrund seiner Berufserfahrung weiß er darum nur zu gut, was sein neues Arbeitsgerät mit Frontschild und Ripper alles an Ausstattung für den Straßen- und Wegebau braucht, um noch mehr an Leistung herauszuholen und seine Fahreigenschaften zu trimmen. Der Maschinist bestand zum Beispiel darauf, dass etwa die Bedienung des Frontschilds in den rechten Joystick integriert wurde. „Nur so macht es auch Sinn, weil ich den Schalter nicht mehr zum Bedienen auslassen und übergreifen muss“, meint der Graderfahrer. Caterpillar hat das Bedienkonzept zur bauma 2007 überarbeitet und bietet seitdem bei den neuen Motorgradern eine durch zwei Joysticks gesteuerte Arbeits- und Lenkhydraulik anstelle der früheren Klavier-Steuerung an. Ein weiteres Detail hat der Fahrer bei der Schar verbessert. Sie erhielt ein zusätzliches Seitenblech über Eck. „Dadurch wird erreicht, dass nicht zu viel Material nach außen verläuft“, erklärt Albi. Was den Frontschild betrifft, muss er sich, seit er den Cat Grader fährt, nicht mehr rein auf sein Fingerspitzengefühl verlassen. „Man wusste früher nicht, wann der Frontschild die perfekte Position zum Wegschieben erreicht hat“, führt er aus. Seine Idee: Eine mechanische Anzeige, einfach, aber wirkungsvoll, in Form eines roten Zeigers, die ihm signalisiert, wann der Schild auf den Untergrund trifft. Auch der Ripper wurde nachgebessert, der dazu genutzt wird, festgefahrene Oberflächen aufzureißen. Zusätzlich zu den fünf langen Aufreißzähnen erhielt dieser noch mal neun kleinere Aufreißer extra. Der Abstand durch neun Aufreißzähne wurde verringert, sodass keine großen Lücken zurückbleiben, wenn der Grader die Flächen auflockert.

„Für uns hat Albi Montag wichtige Anregungen gegeben. Entwicklungsingenieure von Caterpillar setzten die Fahrer-Vorschläge in die Tat um – einige hielten Einzug in die weltweite Serienproduktion, sodass auch andere Anwender davon in Zukunft profitieren werden“, so Staale Hansen, der bei Zeppelin das Produktmanagement für Großgeräte leitet, zu denen auch Motorgrader wie der von Albi zählen.

Zeppelin Baumaschinen GmbH

www.zeppelin-cat.de
